一、微机控制点火系统故障检测诊断的三种方法
1.直观诊断法
微机控制点火系统一般工作可靠性高,除个别元件损坏外,多数故障是因电路故障(如短路、断路、擂接器接触不良等)原因造成,而与微机控制系统无关。而直接检查容易发现电路方面的故障,可收到事半功倍的效果。
直观诊断应针对与故障现象相关部位、部件及其连接导线进行外观检查。看各个插接器插接是否到位或污损而引起接触不良,看导线是否有断开、磨损而引起导线间或对搭铁短路烧坏,看各个传感器和执行器是否有零件松动、变形、磨损越位、丢失、卡死等机械故障。
其次,检查点火器、点火线圈温度是否正常.发动机工作过程中是否有异响等。
2.利用自诊断系统诊断法
(1)规定步骤读取故障码

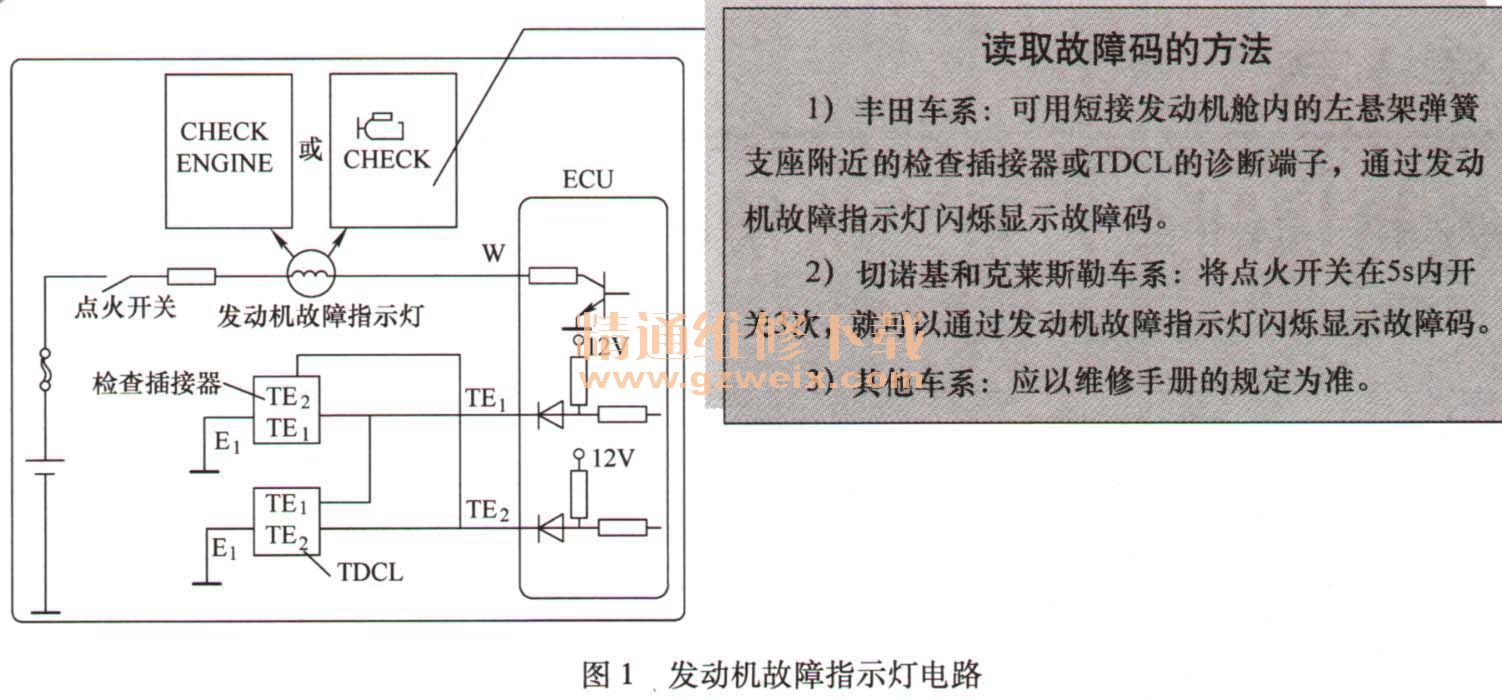

当微机控制点火系统一旦出现故障,仪表板上的发动机故障指示灯便会点亮,以提醒驾驶人注意。不同车系读取故障码的方法不同,如图1所示。
(2)根据故障码,确定工作的具体部位和原因,并予以排除
根据故障码,从故障码表查出其故障的含义、类别和范围。再以此为依据进行具体、全面检查,发现故障并排除。
检查范围除了点火系统的点火控制器、点火线圈、配电器、高压线、火花塞以外,还应包括与微机控制点火系统相关的各类传感器,如曲轴位置传感器、空气流量传感器、节气门位置传感器、冷却液温度传感器、爆燃传感器、氧传感器以及ECU等。
读取故障码的方法
1)丰田车系:可用短接发动机舱内的左悬架弹簧支座附近的检查插接器或TDCL的诊断端子,通过发动机故障指示灯闪烁显示故障码。
2)切诺基和克莱斯勒车系:将点火开关在5s内开关3次,就可以通过发动机故障指示灯闪烁显示故障码。
3)其他车系:应以维修手册的规定为准。
(3)进行路试检查,确定故障并彻底排除
当故障检测完成后,然后进行路试检查。路试中,当点火开关旋至接通位置发动机不起动时,故障警告灯点亮,而当起动发动机后警告灯应熄灭。否则,说明还存在故障。若出现原来的故障码,说明尚未修好;若出现新故障码,则说明又发生了新故障,需要继续修理。
(4)清除故障码
当故障排除后存储器中的故障码不会自行消除。当再次读取故障码时,这些故障码会和新的故障码一起显示出来。因此,应及时清除故障码。
3.仪器诊断法
仪器诊断法是指采用万用表、解码器、正时灯、点火分析仪、示波器、发动机综合分析仪等故障诊断手段。诊断内容包括对故障元器件的性能参数的检测,对各个主要测试点信号或对整个点火系统进行检测,进行各种特性曲线分析以及波形曲线的定性定量分析等,从而对故障做出快速而准确的判断。
