丰田第七代凯美瑞2.0S加装定速巡航
来源:汽车维修技师  作者:佚名  2017-08-19 10:55:16

    首先需要的材料是:定速巡航手柄、线束。
    第一步需要将转向盘两边盖板拆下来,然后使用一字起将卡子脱开,具体位置如图1、图2所示。

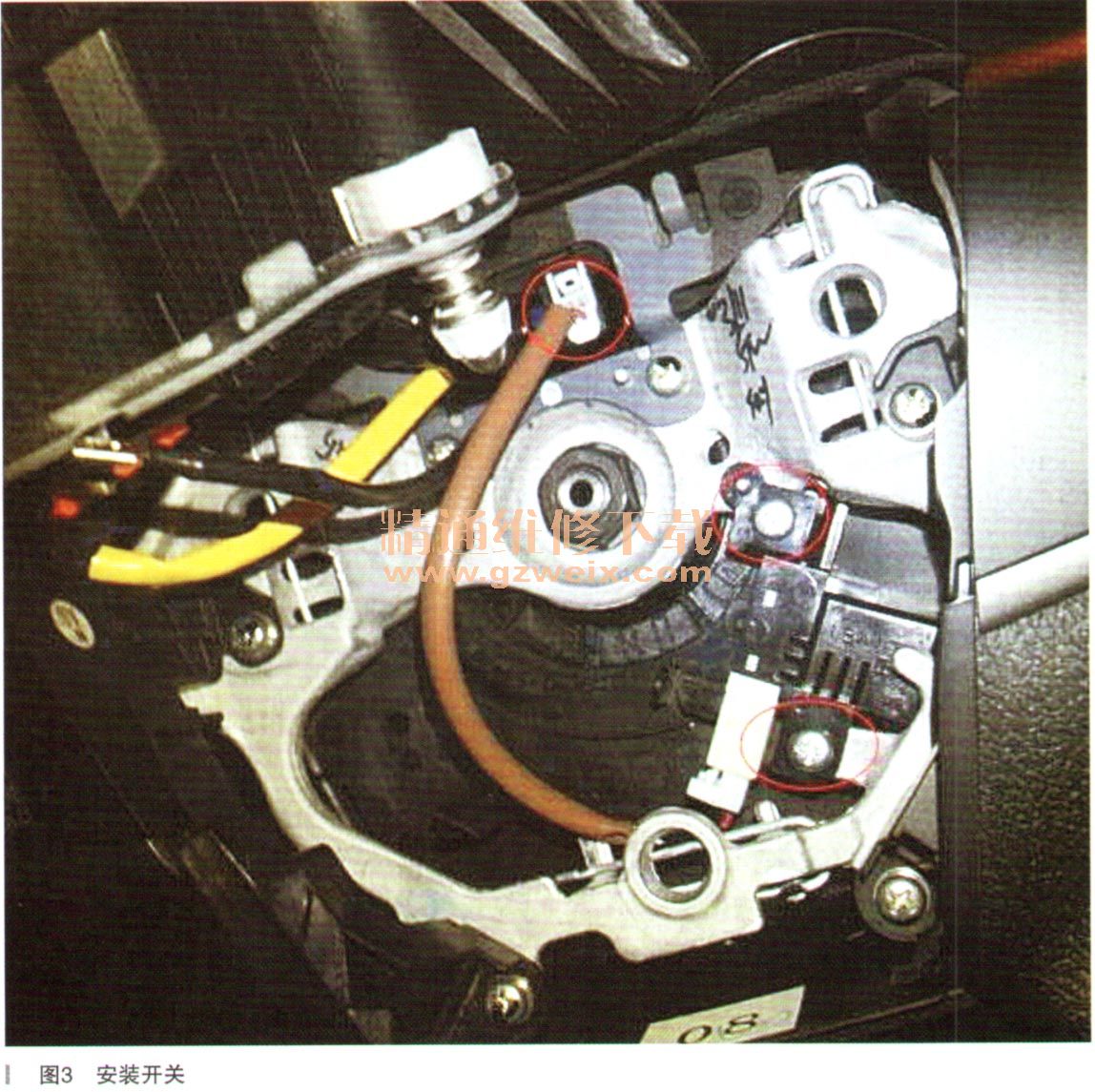

    然后将新的定速巡航开关如图3所示安装,固定2个螺丝,然后将定速巡航的接线插头连接到气囊游丝里面。

    接着就是布置线束,需要从发动机ECU内部重新接线到定速巡航开关,将发动机ECU的插头拔掉(如图4所示),注意是小插头,另外由于拔掉小插头,就相当于发动机ECU断电,会导致ECU内的存储数据丢失,例如节气门的学习值,所以一定要清洗节气门,要不然可能会出现抖动的情况。

    拔下插头后,将插头后面的盖子撬开,用一个小的一字起就可以了,如图5所示。

    然后找到对应的定速巡航控制端子,接着要将飞线端子插进去。

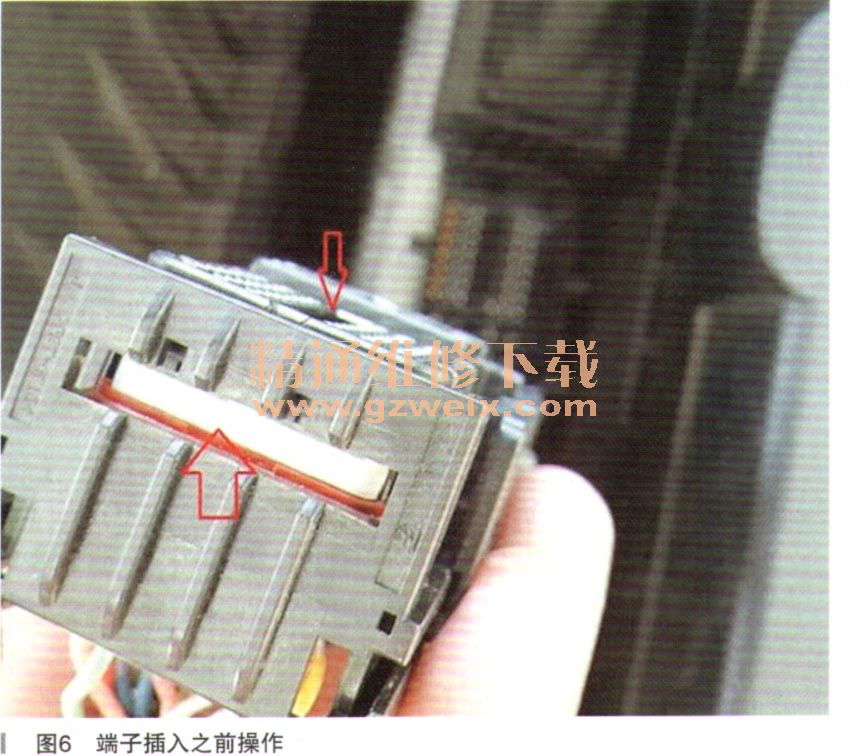

    将端子插入之前,需要将插头的锁扣挑出,分为2个步骤,第一是用小一字起将插头正对面的盖板拆下,第二就是白色的部位,需要往外拉出,这个卡子就是用来固定端子,如图6所示。
