二、串联式混合动力电动汽车工作模式
1．串联式混合动力电动汽车基本组成

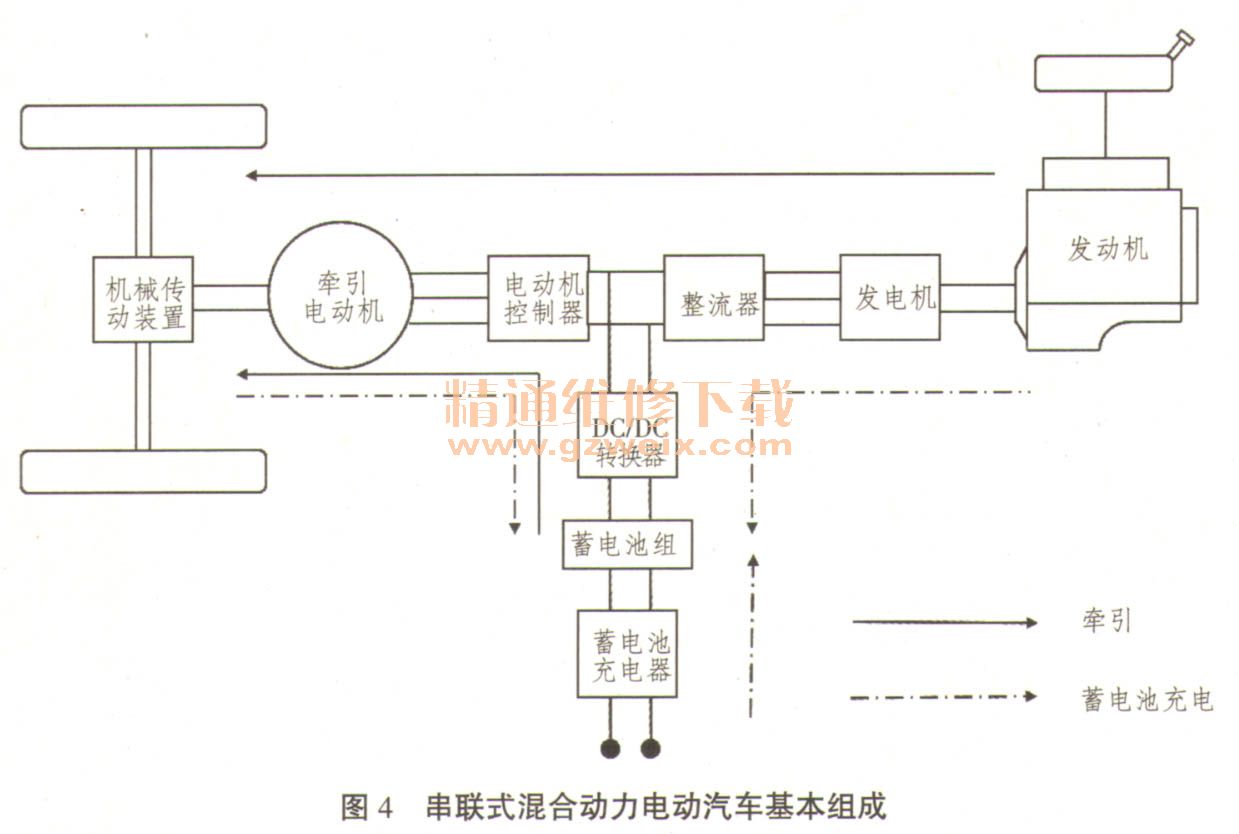

串联式混合动力电动汽车主要由发动机、发电机、整流器、蓄电池组、DC/DC转换器、电动机控制器、牵引电动机和机械传动装置等组成，如图4所示。如果蓄电池组可通过外接电源进行充电，则称为插电式串联混合动力电动汽车。图4中带箭头的实线和虚线表示了车辆在运行过程中能量的流动方向。
2．串联式混合动力电动汽车工作模式
（1）纯粹的发动机驱动模式。仅有发动机-发电机组向车辆提供驱动功率，蓄电池组既不从传动系统中获取能量也不提供电能。
（2）纯粹的电驱动模式。车辆由蓄电池供电进行驱动，发动机处于关闭状态。
（3）混合驱动模式。车辆的驱动功率由蓄电池和发动机一发电机组共同提供。
（4）再生制动模式。牵引电动机运行在发电机状态，通过消耗车辆本身的动能产生电功率，向蓄电池组充电，发动机-发电机组处于关闭状态。
（5）蓄电池停车充电模式。车辆停止行驶，牵引电动机不接收功率，发动机一发电机组仅向蓄电池组提供电能进行充电。
（6）发动机驱动、蓄电池充电模式。发动机一发电机组除提供车辆行驶所需要的驱动功率外，同时向蓄电池组充电。
（7）蓄电池混合充电模式。运行在发电机状态下的牵引电动机和发动机发电机组2者同时向蓄电池充电。
