三、多屏信息娱乐系统
    1．概述

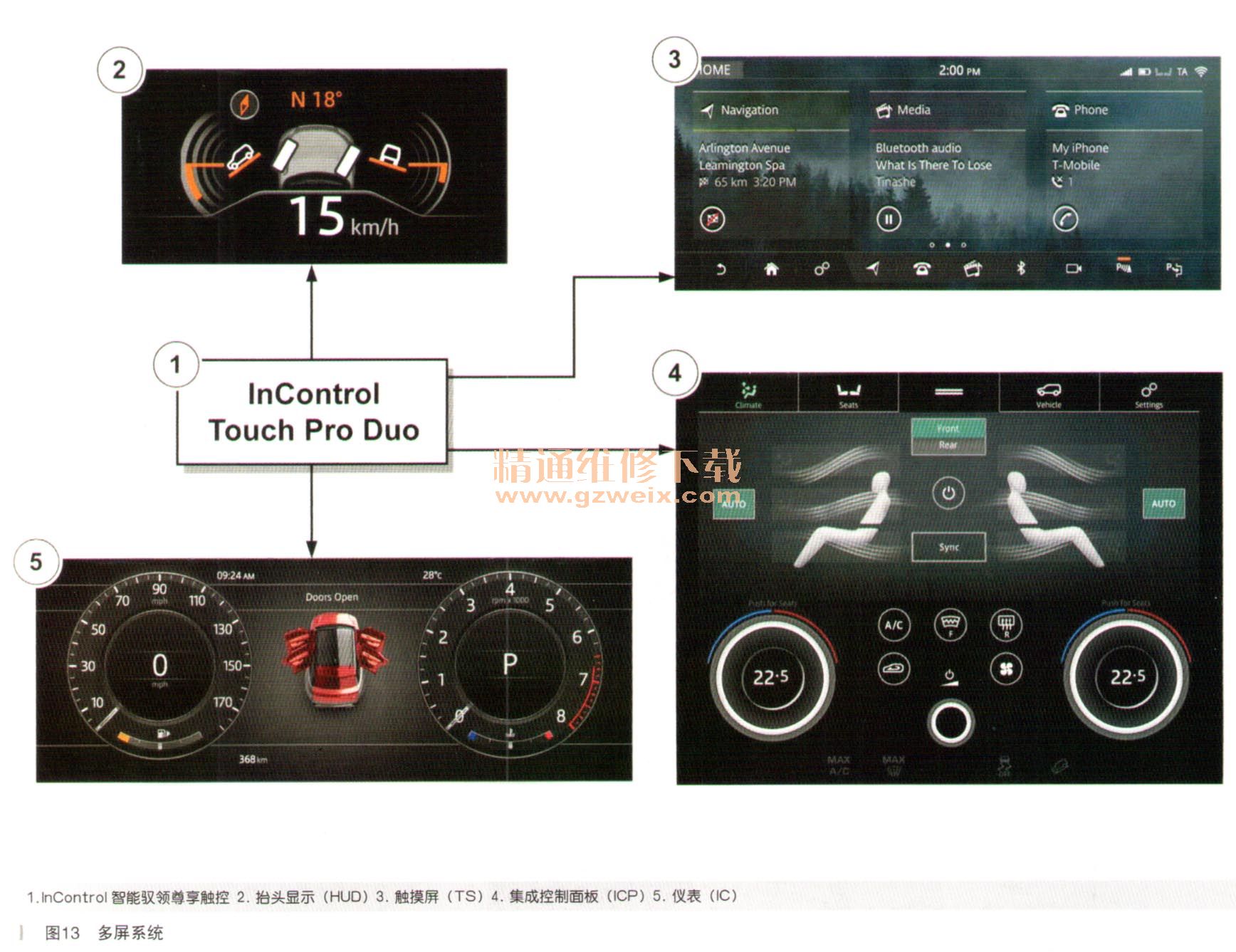

    多屏信息娱乐系统如图13所示，此信息娱乐系统是一种多屏系统，包含触摸屏（TS）、集成控制面板屏（ICP）、仪表（IC）和抬头显示（HUD），让驾驶员能够选择多种活动，例如车辆动态控制、媒体和电话导航等。该系统的主要中枢是InControl智能驭领双屏尊享触控系统，其中包含触摸屏（TS）、集成控制面板（ICP），均由信息娱乐主控制器（IMC）控制。

      2．触摸屏

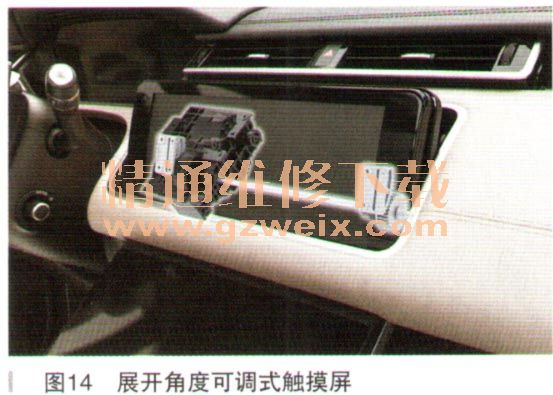

    触摸屏为可展开式，允许驾驶员在最大30°角的范围内调整触摸屏（TS）角度，确保为驾驶员提供最佳位置，如图14所示。当触摸屏通电后，车门打开或打开点火开关时，屏幕将移至上次所在位置。触摸屏展开时，背景灯点亮，收起时，背景灯熄灭。用户可在触摸屏设置页面中调节屏幕的移动角度。使用了脉宽调制 （PWM）控制电机，来提供启动和停止，从而防止出现咔嗒声。触摸屏 （ TS）出厂时经过了校准，因此无须重新校准。触摸屏（TS）的操作与先前版本相似，驾驶员可以通过按压或滑动操作更换屏幕。向右滑动将进入“我的主页”，向左滑动将进入 “其他特性”页面。注意：触摸屏（TS）仅可整机更换。

    3．集成式控制面板

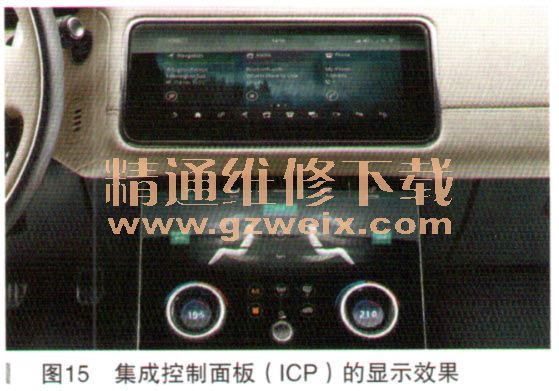

      集成控制面板（ICP）是辅助的多任务处理屏幕，允许驾驶员在触摸屏（TS）被其他功能所占用时设置其他功能，这能节省在触摸屏（TS）上切换功能的时间，让驾驶员有更多时间观察路况。集成控制面板（ICP）是多屏信息娱乐系统的辅助交互点，其显示效果如图15所示，ICP具有以下特性：
      （1）多功能：ICP配有两个动态拨盘，其看上去是浮动在屏幕表面上。为了保持系统灵活性，拨盘是上下文相关的，其功能会根据使用的功能而改变。
      （2）定义：ICP可配置车辆启动时显示任意支持的功能，这意味着，屏幕上将始终首先显示您使用的最多的功能。
      （3）多用途：当另一功能正在使用触摸屏（TS）时，IC可创造一个辅助多任务环境。这样可以节省在各功能之间切换而耗费的时间，让驾驶员可以将更多注意力放在驾驶上。
    ICP 上的两个动态拨盘是InCntrol智能驭领双屏尊享触控系统的多屏界面的重要设计特性。它们看上去无缝浮动在屏幕表面上，可通过每个拨盘的中心看见屏幕内容。
    图15所示触摸屏是气候控制界面。通过标题栏，除此之外，集成控制面板（IC）可以进行如下设置或调整：

      （1）气候设置：用户可通过下部屏幕完全控制温控设备。驾驶员和乘客都可以完全控制座舱和气候设置。
      （2）可加热座椅和按摩座椅设置：可通过下部屏幕完全控制座椅气候和按摩功能。系统将记忆座椅偏好设置，并在下次打开该功能时自动应用此设置。
