剖析东安汽发A6F5变速器技术(一)
来源:汽车维修技师  作者:佚名  2019-02-04 12:41:11

    A6F5变速器是由哈尔滨东安汽车发动机制造有限公司(简称东安汽发)设计制造。东安汽发是国内唯一一家同时制造汽车发动机、手动和自动变速器的零部件企业,其发动机和变速器产品为国内外十余家车企配套。为打破外资企业在国内自动变速器领域的长期垄断,东安汽发历时6年,总投入近18亿元,终于掌握了自动变速器设计、试验、控制逻辑、制造及质量控制等核心技术,在原有4挡自动变速器的基础上研发出具有完全自主知识产权的6挡自动变速器,填补了国内6速自动变速器的空白,许多技术指标已达到国际领先水平。
    在变速器加工和组装过程中,东安汽发应用了大量先进生产工艺技术,确保产品质量的同时提升生产效率。
    东安汽发A6F5变速器是一款全新开发的拉维娜式自动变速器(如图1所示),长宽高尺寸分别为345mm/511mm/388mm,比之前生产的4AT变速器尺寸更加紧凑。相比国外主流产品,东安汽发A6F5变速器率先使用了第三代超长行程液力变矩器、离合器低拖曳摩擦技术、锁止区域扩大设计,提高了传动效率,可以有效降低油耗,有效地解决了油耗及效率问题。东安汽发A6F5采用VFS线性比例电磁阀,相比同类产品普遍采用的PWM高频开关电磁阀,控制精度高,同时压力直接作用于离合器,换挡响应快,极大地提高了换挡舒适性和响应性。东安汽发A6F5变速器采用了斜齿轮主减速器,结构可靠,除了这种形式外还应用行星齿轮式主减速器,虽然结构更小,但是成本也更局。

    东安汽发研发的这款A6F5变速器可应用于轿车和SUV车型,覆盖1.2.2.6t车重范围,最高支持发动机300N·m扭矩输出。

一、A6F5变速器基本参数和特
1·A6F5变速器基本参数

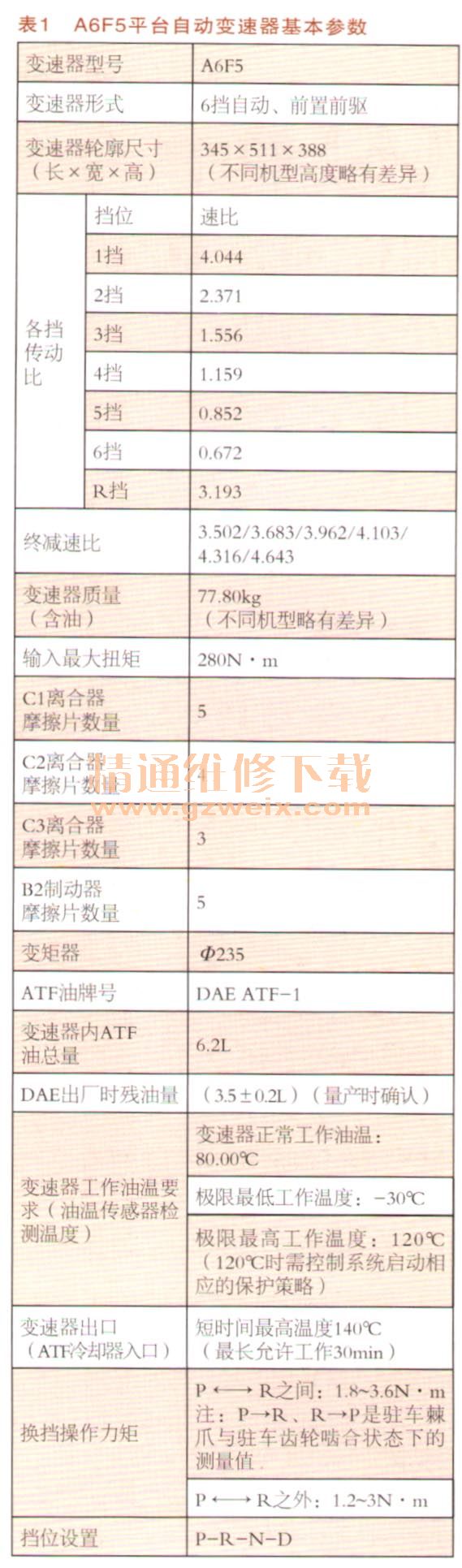

A6F5变速器基本参数如表1所示。

2.变速器特点
·第三代LTD技术
·小型化、低转动惯量
·低拖曳扭矩的摩擦片
·怠速空挡
·低黏度润滑油
·全域锁止技术
·高效率的锥轴承及密封环
·主油压线性控制电磁阀
·换挡控制采用高炳工线性电磁阀

[1] [2]  下一页
