B1制动器采用带式制动器，通过油压使B1制动器活塞及B1制动器顶杆动作，B1制动带一端通过壳体位置，另一端被顶杆压紧，进而压紧B1制动带抱紧C3离合器毂。
    B1制动器原理图如图27所示。

    B2制动器采用摩擦片式制动器，其油压动作原理与各离合器相同，区别在于B2制动器压力板与壳体固定，摩擦片连接旋转件，而离合器压力板、摩擦片均连接旋转件。
    制动器通过一端与壳体连接，进而实现油压动作时使旋转件固定或者分离。
    2.A6F5自动变速器液压结构
    （1）阀体总成介绍

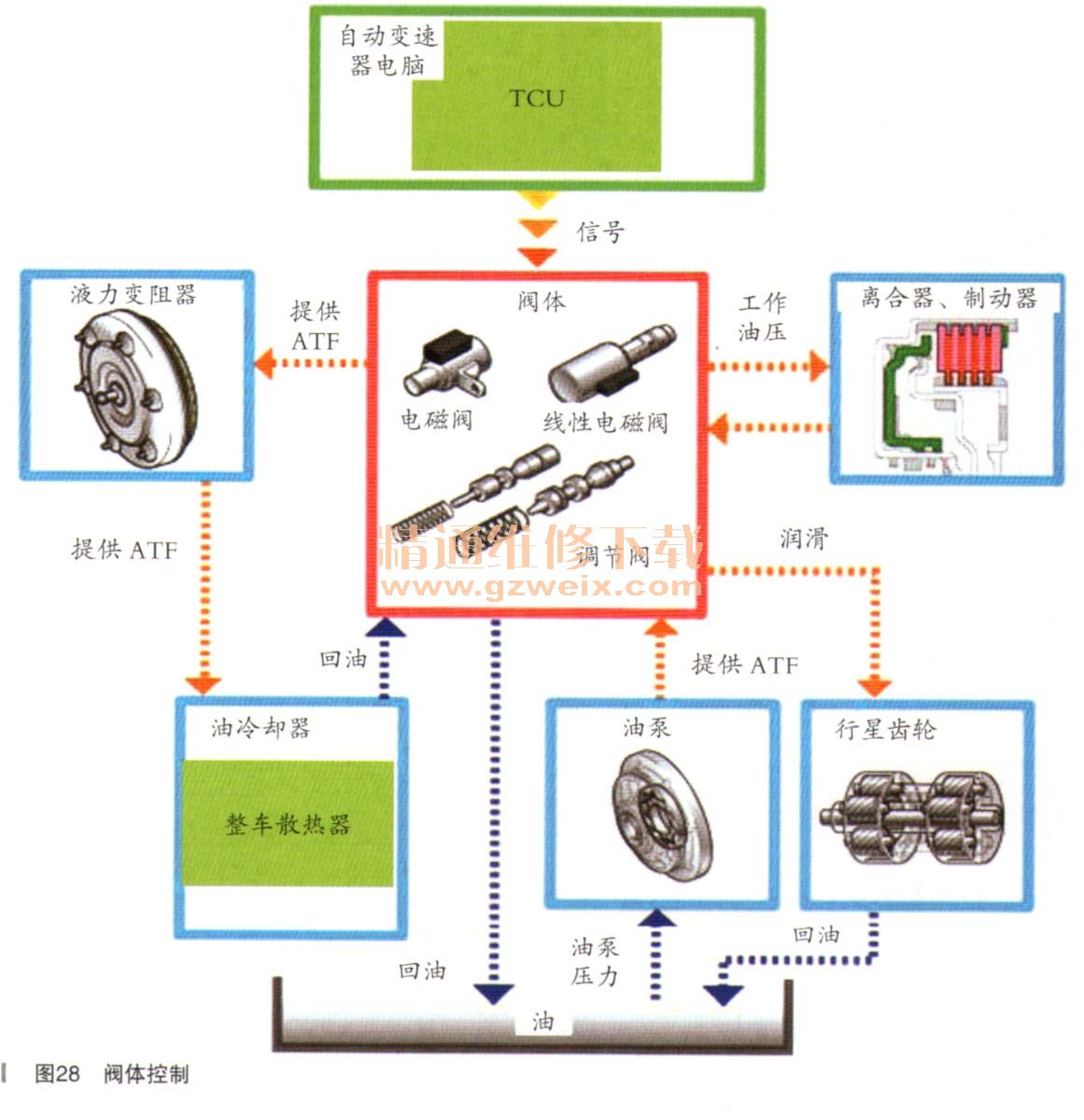

    阀体总成通过控制转换由油泵提供的液压油实现供油。根据来自于自动变速器电脑的控制信号，电磁阀被激活以控制通往离合器和制动器的液压力，执行换挡和锁止，如图28所示。另外，适量的油还通过阀体供给液力变矩器及润滑系统。

    （2）阀体总成零部件介绍
    阀体总成包括阀体、电磁阀、机械阀、单向阀、蓄能器、弹簧等零部件，功能如下。
    阀体：组成基本油路结构供工作油压及润滑油压动作；
    电磁阀：控制机械阀动作、控制离合器、制动器动作；
    机械阀：控制主油压、液力变矩器油压及油路切换；
    单向阀：控制油路单向通断；
蓄能器：控制降低油压波动，以免造成换挡冲击；
    弹簧：配合机械阀及蓄能器工作。
    3.A6F5自动变速器电控结构（如图29所示）
