Jaguar Land Rover （JLR）车辆中使用的超宽带技术功率非常低，因此为短程技术。车辆系统配置为仅当测量距离不超过3m时采取行动。超宽带技术能够达到10 cm的精确度。如此仅当车辆用户接近车辆时，可以在非常精确的区域内触发锁定释放机构。
    3．主要构成及工作原理

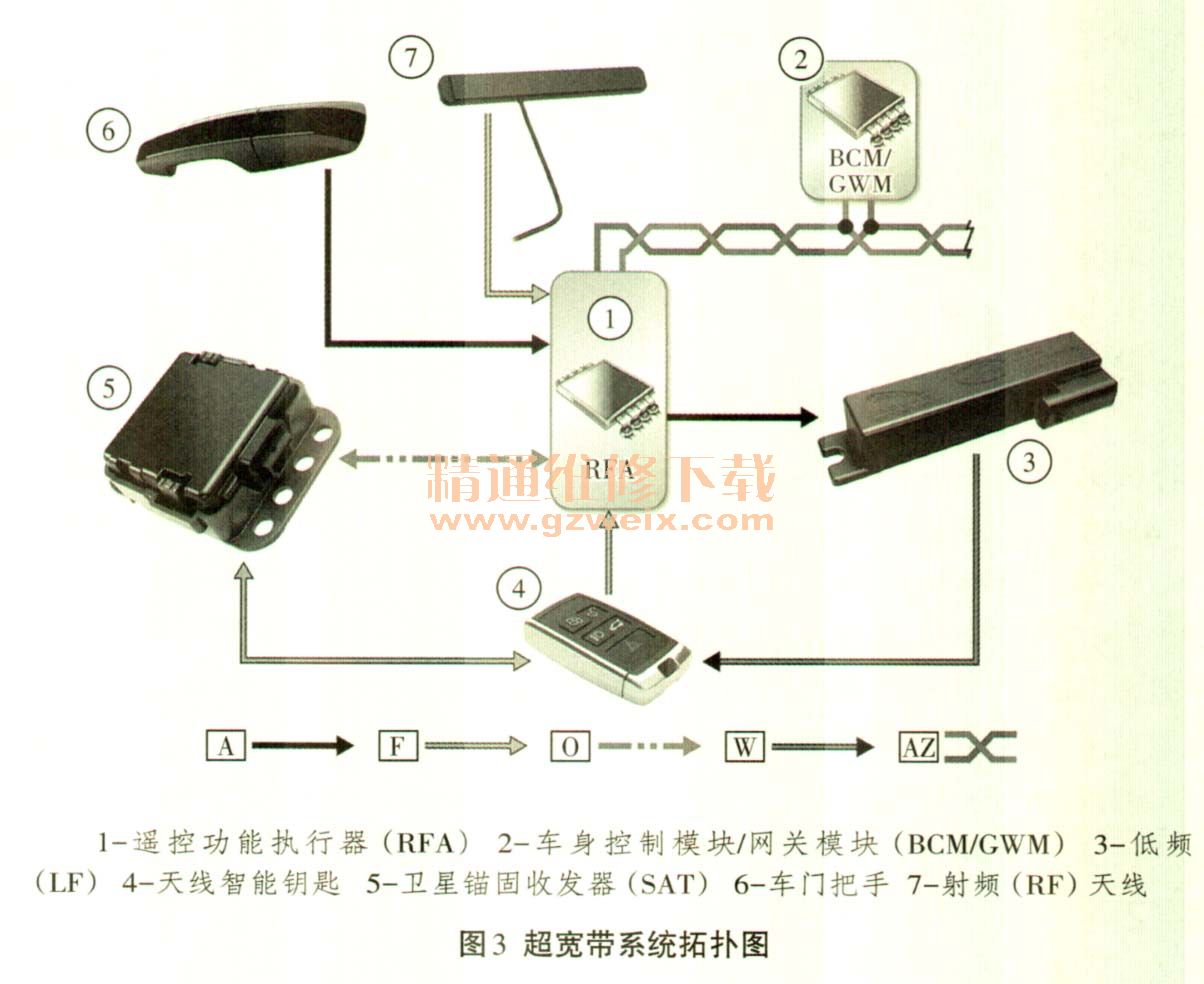

    随着超宽带技术的引入，识别智能钥匙的位置需要2条距离信息，车辆中配备2个卫星锚固收发器（SAT）模块，一个位于顶篷前部，另一个位于顶篷后部。从而实现对车内和车外的完全覆盖，确定智能钥匙的位置。如图3所示，SAT通过局域互联网络（LIN）总线与遥控功能执行器（RFA）进行通信。每个SAT都具有来自乘客接线盒（PJB）的电源和接地连接。当被动进入程序启动并在范围内检测到智能钥匙后，SAT即可计算智能钥匙的距离。然后，仅当此距离在许可的限制之内时，RFA允许智能钥匙授权。

    A＝硬接线；F＝射频（RF）传输；0＝局域互联网络（LIN）总线；W＝低频（LF）传输；AZ＝高速（HS）控制器局域网（CAN）车身系统总线。
    4．验证智能钥匙流程
      （1）遥控功能执行器（RFA）接收到车门锁定／解锁请求。
      （2）接收到车门锁定／解锁请求后，RFA发出询问数据，通过低频（LF）天线以125 kHz的频率传输至智能钥匙。
      （3）智能钥匙使用单独的射频（RF）通道响应低频信号、处理接收到的信息并反馈至车辆，欧洲车辆为433 MHz，北美规格（NAS）和世界其他国家和地区（ROW）车辆为315MHz（中国为433MHz）。
      （4）该响应信号由集成在RFA中的RF接收器通过RF天线接收。
      （5）此外，RFA将通过SAT向智能钥匙发送单独的询问，以便使用以下流程验证和获得智能钥匙的精确位置。
    1）来自RFA的询问数据通过局域互联网络（LIN）发送至SAT。
    2）SAT处理该数据，并通过频率为3.99 GHz（中国为4.5 GHz）的单独BY信号将数据传输至智能钥匙。
    3）收到信号后，作为回应，智能钥匙将会通过RF信号以3.99 GHz（中国为4.5 GHz）的频率将身份验证信息发送回卫星锚固收发器。
    4）接收到身份验证信息后，卫星锚固收发器将会通过LIN连接，将该信息发送回RFA。
      在验证完智能钥匙后，该系统将会按照正常方式工作。
