一、被动进入系统

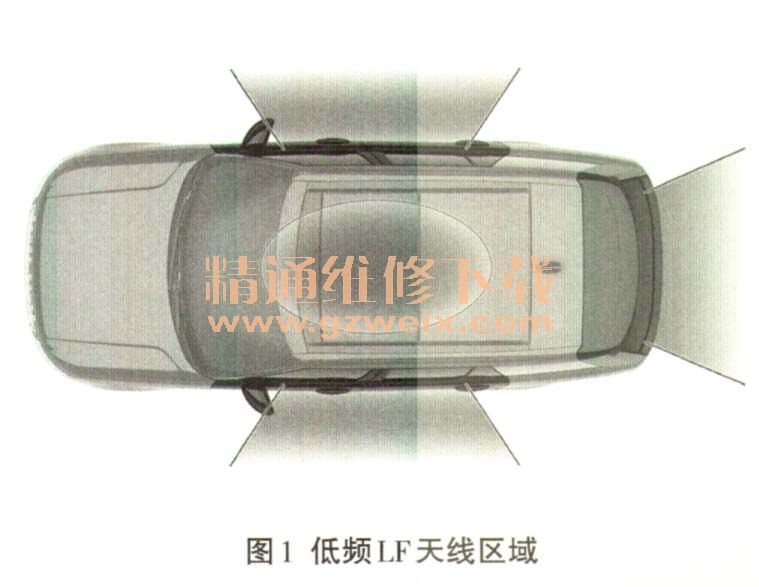

    被动进入系统由遥控功能执行器（RFA）以及各车门把手内的低频天线和后保险杠中的一个天线来控制；无论将智能钥匙放在车辆内的任何地方，天线可确保车辆内的智能钥匙始终位于天线的有效发射区内，RFA都能检测到智能钥匙。因此天线的位置和方向对于系统的正常运行至关重要。例如解锁流程：只需触摸车门外把手上的开关，这时智能钥匙只要处于门把手1m范围以内时，如图1所示，智能钥匙就能接收把手上低频（LF）天线发L射的125kHz低频信号。智能钥匙通过发射一个授权代码433MHz射频（RF）信号做出响应。射频信号由RFA天线接收，然后传送到RFA，该模块检查并认可代码有效性。RFA向车身控制模块（BCM）发送一个解锁请求，BCM将解锁请求传送到车门模块。如果门把手是在快速打开到80％时RFA还会直接驱动快动插销以允许车门打开，这就是快拉功能。

    二、被动启动系统
    被动启动系统的运行依赖于巧妙定位于车辆中的低频（LF）天线对具有唯一编码的智能钥匙的检测。天线可确保智能钥匙无论放置在车内任何地方，都始终位于天线的有效发射区内，如图1所示。因此天线的位置和方向对于系统的正常运行至关重要。该系统在车身控制模块（BCM）和动力传动系统控制模块（PCM）之间提供一个安全接口，以防止未经授权启动发动机。这是通过使用智能钥匙和多个控制模块之间的编码数据交换来禁止发动机启动系统与燃油系统而实现的。如果智能钥匙和车辆控制模块之间的编码数据交换得到验证，则发动机启动过程开始。然后，在收到来自BCM的授权数据信息之后，发动机管理系统允许发动机启动和燃油供应。当已选定“驻车”挡且已踩下制动踏板时，按下点火开关即可启动发动机。

      三、超宽带技术
    从2018款起车辆已采用新的跨车系智能钥匙。被动进入被动启动系统（PEPS）包括增强功能，以进一步提高车辆的安全性。智能钥匙内含超宽带技术，旨在应对最新的安全威胁。超宽带技术包括2个新的卫星锚固接收器（SAT），接收器连同智能钥匙一起编程到车辆，如图2所示。

      1．安全威肋、
    通常的安全威肋、包括在车辆和智能钥匙之间长距离转发交换的信息。此信息范围是不确定的，这取决于所使用的技术。攻击是通过拦截从车辆中的低频（LF）天线传输到智能钥匙的信标信号而发起的。
    拦截车辆和智能钥匙之间交换信息的设备被用于获取车辆的非法进入权限，并激活被动启动系统，将车辆盗走。
    2．安全增强功能
      避免安全威肋、的一个选择是测量车辆与智能钥匙之间的实际物理距离。如果车辆检测到智能钥匙并未真正靠近车辆，将会简单地忽略接收到的命令。
    它采用的是一种新技术—超宽带技术，它是通过测量射频（RF）信号飞行的时间，以估算发射器和接收器之间的距离。通过超宽带技术，飞行时间提供精确的数据传输和消息正时，其目的是有效地应对安全威胁。其工作频率范围为3.99 GHz（中国为4.5 GHz），带宽为500 MHz。超宽带信号由窄脉冲组成，使其能够容忍多路径和带内干扰。此项技术的部署使得非法进入和启动尝试更难以实现。
