解析混合动力汽车驱动模式（下）
来源：汽车维修与保养  作者：佚名  2020-11-20 10:07:41

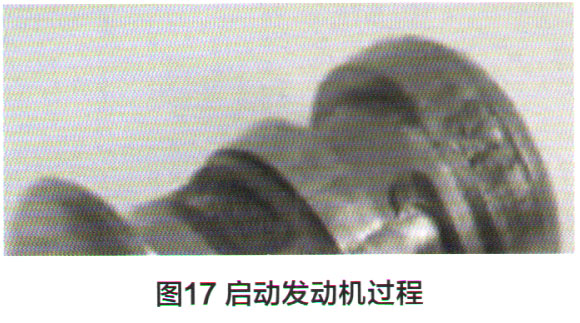

     启动发动机模式：电控系统模块得到满足启动发动机条件时，高压电控模块会利用HVB（混合动力汽车高压电池组），经过逆变器来驱动1号电机MG1启动发动机，MG1被高压系统驱动后其转子带动太阳轮旋转，踩住刹车相当于与驱动车轮相连的行星齿轮中齿圈是被固定的，因此就会出现太阳轮主动齿圈固定行星架减速输出的结果，最终行星架经过减震装置驱动发动机旋转并被启动（图17）。

    低负荷EV模式（纯电动驱动）：电控系统模块得到满足纯电动驱动条件时，HVB通过MG2来直接驱动车轮，此时发动机可以关闭是以EV模式驱动。如缺电就必须启动发动机来充电（图18）。
    混合动力驱动模式：发动机和MG1同时参与工作，MG1主要是为MG2提供电压，从而辅助发动机驱动车轮（图19）。
    大负荷混合动力驱动模式：与正常混合动力运行模式不同的是MG1和高压蓄电池组HVB共同为MG2提供电压，以使更大的扭矩帮助发动机驱动车轮（图20）。
    减速制动回收模式二减速制动时车轮将驱动MG2，此时MG2不再是电动机的角色，而是充当发电机来发电并存储在高压蓄电池组HVB中（图21）。
