电动天窗的结构组成是怎样的?
来源:本站整理  作者:佚名  2013-01-19 20:42:04

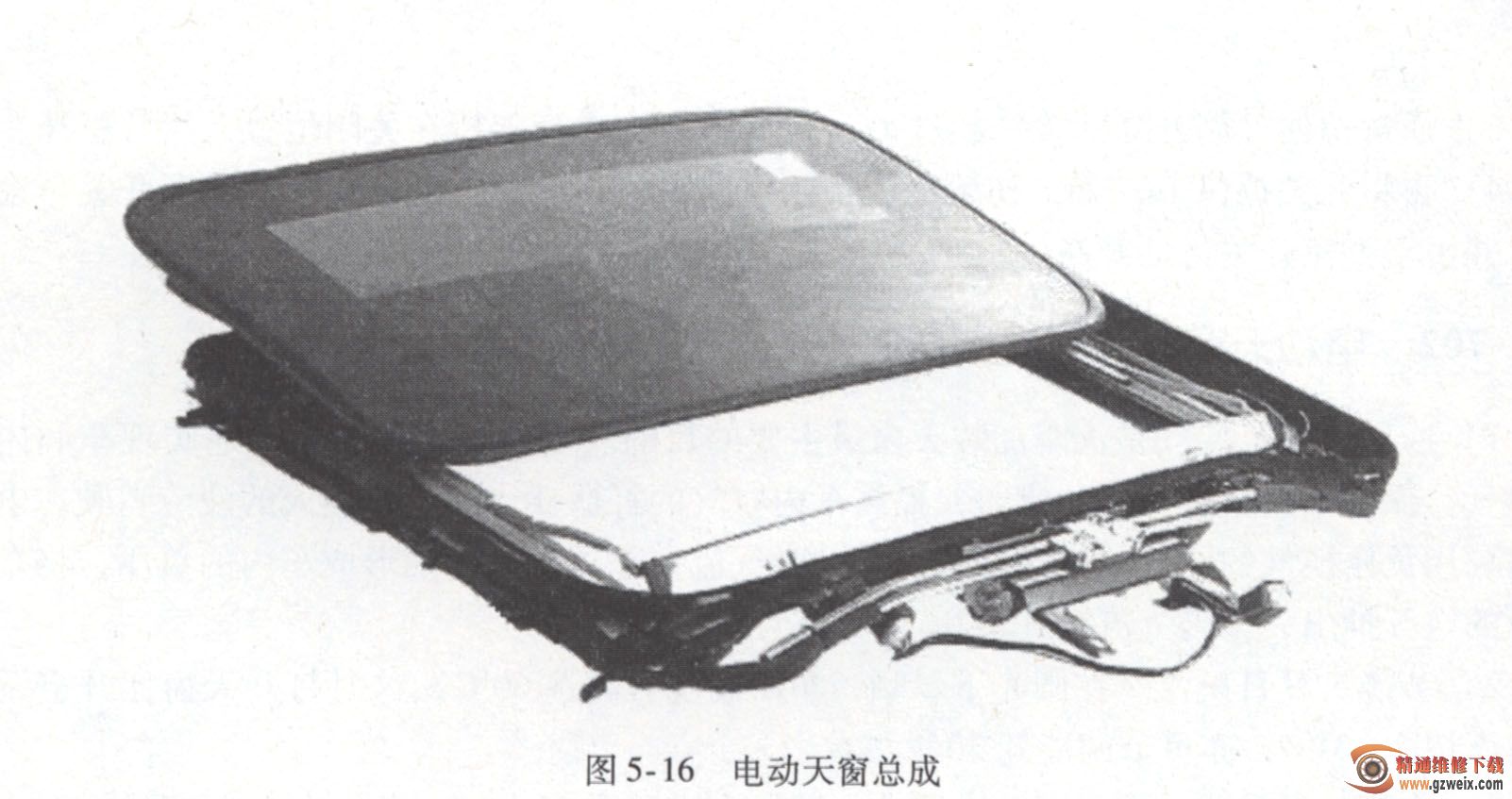

  电动天窗主要由滑动机构、驱动机构、控制系统和开关等组成。电动天窗总成如图5-16所示。



    滑板式驱动机构由支架导轨、驱动电动机、减速齿轮器、离合器、钢索带、位置传感器及限位开关构成。整个驱动机构装置在车顶前面,由钢索带动玻璃窗在导轨上移动。当驱动机构工作时,限位开关可检测出玻璃窗全开、全闭、倾斜向上等状态。为防止发生玻璃窗移动时受阻导致电动机超负荷运转,还设置了超载保护离合器。



    顶盖天窗设计中最重要的问题是防漏水。天窗内侧应设流水槽和嵌有密封橡胶条的框架,从缝隙漏人的水通过流水槽和排水管流出车外。移动玻璃窗一般为褐色,可反射阳光,内侧设有遮阳板,打开遮阳板后光线可射人车厢。
