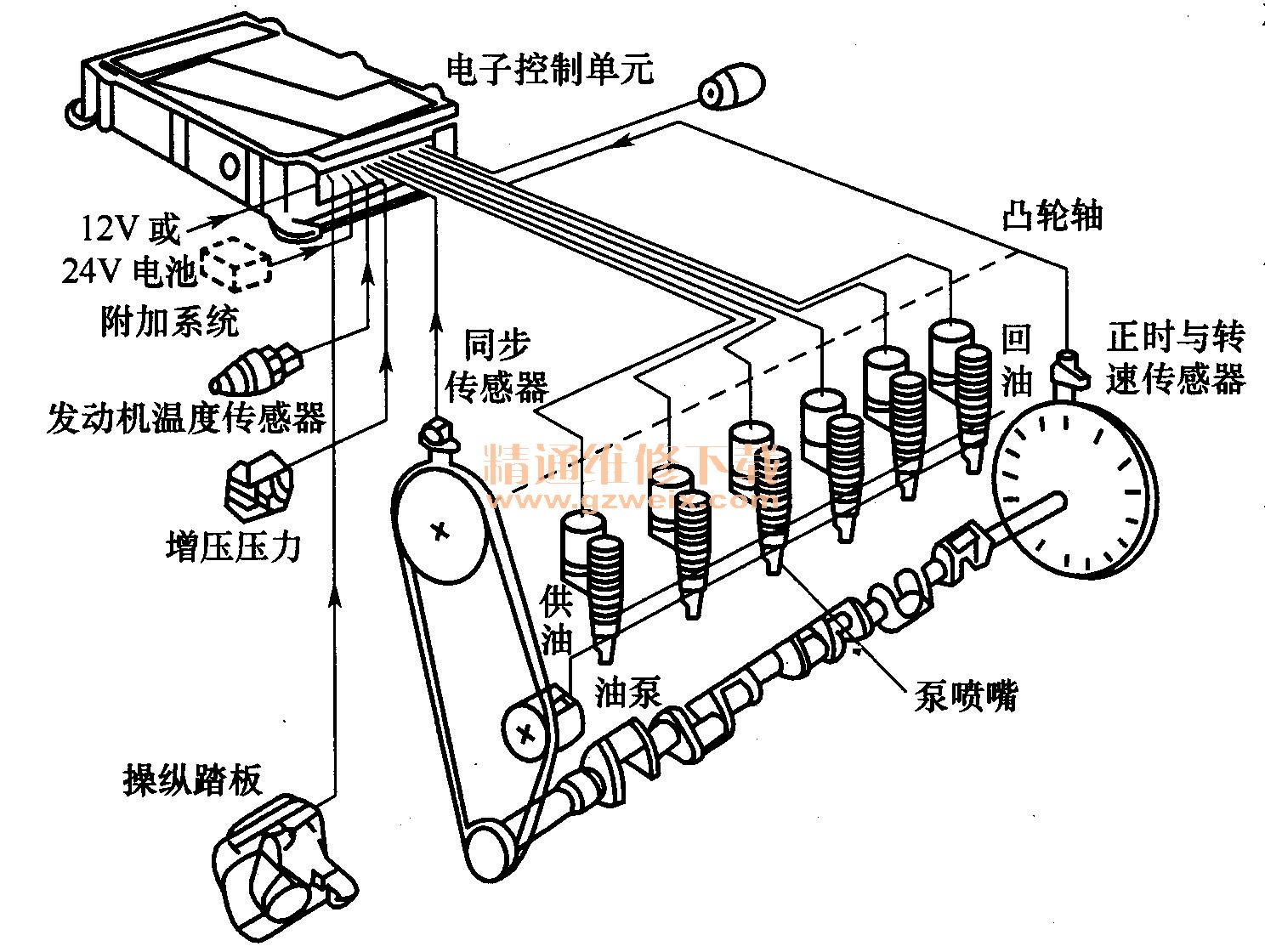

电控泵喷嘴燃油喷射系统主要由泵喷嘴、驱动摇臂机构、电子控制单元(ECU)及各种传感器等组成,如下图所示。电控泵喷嘴燃油喷射系统的特点是燃油压力升高仍然是机械式的,喷油始点和终点由电磁阀控制,喷油量和喷油时间是由电磁阀控制。
泵喷嘴燃油喷射系统主要部件的作用有
①单向阀:柴油机不工作时,防止燃油回流。
②旁通阀:若燃油内有空气,则通过此处排出。
③节流孔与过滤器:收集、分离供油管内的气泡。
④限压阀1:调节供油管内压力大于0.75MPa时打开。
⑤限压阀2:保持回油管内压力在0.10MPa。
⑥燃油泵:燃油泵是间歇式叶片泵,其优点是在较低柴油机转速时也可供油。泵体内油道使油泵转子始终处于被燃油
浸润的状态,从而可随时输送燃油。
⑦燃油分配管集成:燃油分配管集成在缸盖内的供油管内,其功能是等量向各泵喷嘴分配燃油。在此,燃油与受热燃油混合,并被泵喷嘴强制流回供油管,使供油管内的燃油温度一致。所有泵喷嘴被提供相同量的燃油,使柴油机运转平稳。如果泵喷嘴内的油温不同,被泵喷嘴喷入气缸的燃油质量就会不同,这将使柴油机运转不平稳。
⑧燃油冷却泵:使冷却液在冷却环路中循环。当燃油温度达到70℃,柴油机控制单元通过燃油冷却泵继电器将其接通。

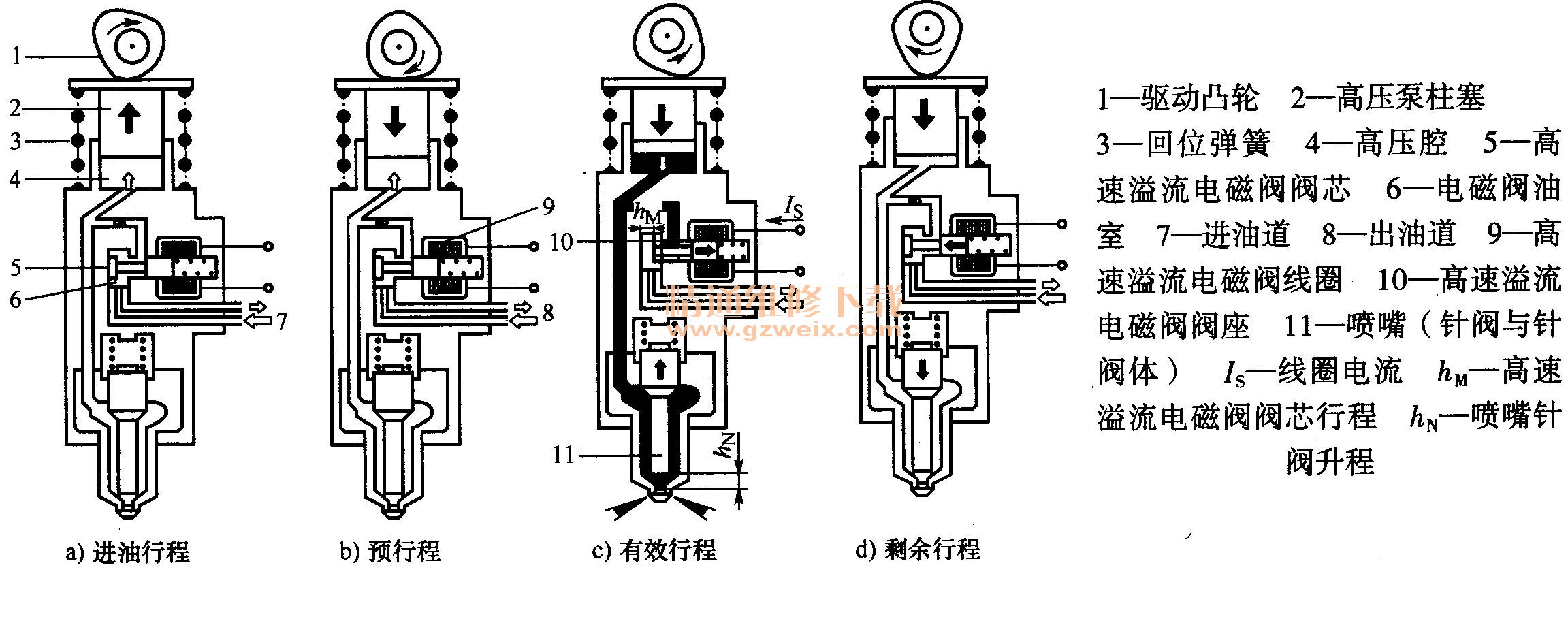

泵喷嘴系统最大的特点是增加了喷油压力,泵喷嘴的喷射压力都能达到200MPa以上。由于喷射压力直接影响柴油燃烧做功效率,因此,泵喷嘴的燃烧效率很高。在泵喷嘴系统中,喷油泵和喷嘴组成一个单元。每个气缸的缸盖上都装有这样一个单元,它直接通过摇臂或间接地由柴油机的凸轮轴通过推杆来驱动。电控燃油泵喷嘴结构与原理如下图所示。
