共轨高压油泵是如何工作的
来源:本站整理  作者:佚名  2013-04-04 16:56:32

    高压油泵是高压油路和低压油路的分界面,它的功能是通过控制燃油输出量在共轨管内产生燃油压力。在所有工况下,它主要负责给共轨提供足够的高压燃油。

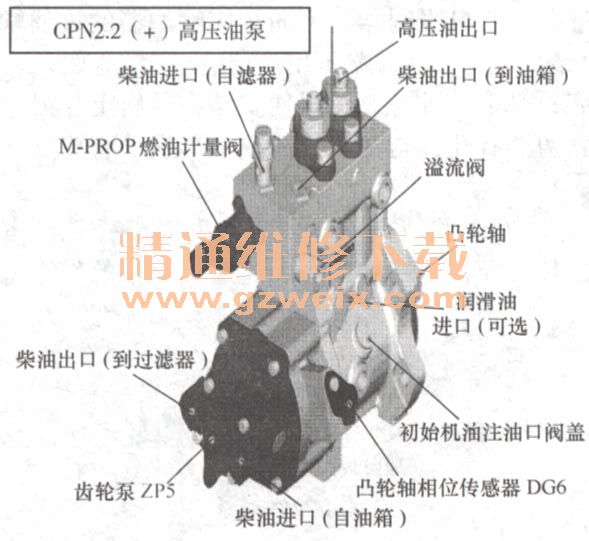

    下面以博世共轨燃油系统CPN2.2高压油泵为例予以说明。

    CPN2.2高压油泵,由曲轴正时齿轮通过齿轮传动而带动旋转,泵内有两个直列柱塞,驱动每个直列柱塞的凸轮轴凸轮有3个凸起,驱动轴每转1转,每个直列柱塞有3次供油(2缸共6次),因此,CPN2.2高压油泵同CPN3.3高压油泵相比较,供油量更大,因此更适合于重型柴油机。

CPN2.2及CPN3.3高压油泵上,都集成了燃油输油泵,并安装了燃油计量阀(进油调节)ECU通过占空比信号对燃油计量阀进行控制,实现对共轨管内燃油压力的调节。

    CPN2.2共轨高压油泵可提供最高为160.00MPa的燃油压力。CPN3.3共轨高压油泵可提供最高为200MPa的燃油压力。其泵油原理如下:

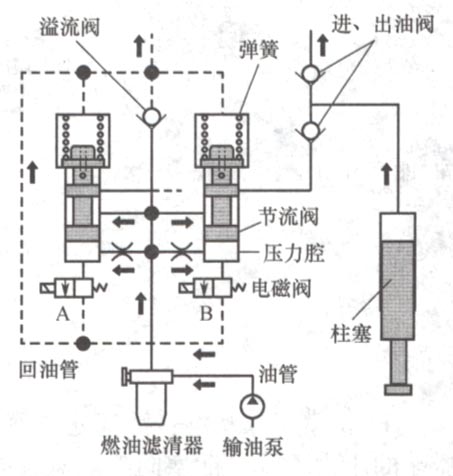

    ①燃油从输油泵经过节流孔流到压力腔里,当汁燃油压力超过弹簧的弹力时,节流阀被向上推起。
    ②节流阀向上移动,当节流阀的环肩打开燃油通道时,燃油被输送到进出油阀。
    ③ECU控制电磁阀以便于最佳燃油量从燃油计量单元流到出油阀。
    ④当电磁阀A和B根据来自ECU的信号被赋予了电压后。压力腔侧回油通道打开了,在压力腔的油从左侧回油通道流出。

燃油滤清器输油泵
⑤压力腔的压力下降,节流阀由于弹簧力的作用而下降,对燃油通道节流。
ECU控制电磁阀A和B通电的时间(占空比)即可得到最佳燃油量,该燃油量被提供到进、出油阀后进入共轨管内,然后再通过电控喷油器根据着火顺序喷入气缸。

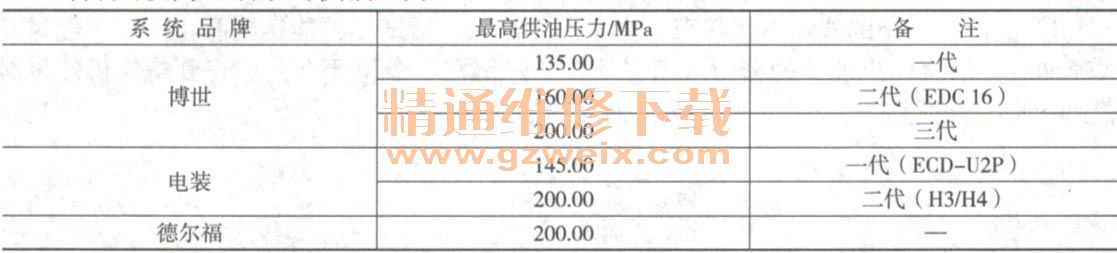

    部分共轨高压油泵的供油压力:
