轮胎压力监测显示(TPMD)的特点是什么?有哪些主要元件?怎么进行监控的?
来源:本站整理  作者:佚名  2016-01-10 09:25:23

   1)轮胎压力监测显示TPMD)是ABS的一项软件功能,没有自己的地址码。
   2)主要对轮胎体积和轮胎振动情况进行监控。
(1)工作特点来自ABS的不同数据用于计算轮胎的滚动周长,滚动周长与其他相关参数进行比较。轮胎缺气会引起信号的变化,相关参数是系统根据自学习过程的驾驶状态计算出来的,此过程称为校准。
(2)主要元件
   1) J104 ABS控制单元。
   2) J285组合仪表。
   3) J533网关。
(3)系统控制  轮胎压力监测显示TPMD)是通过ABS的轮速传感器来比较轮胎之间的转速差别,以达到监测胎压的目的。

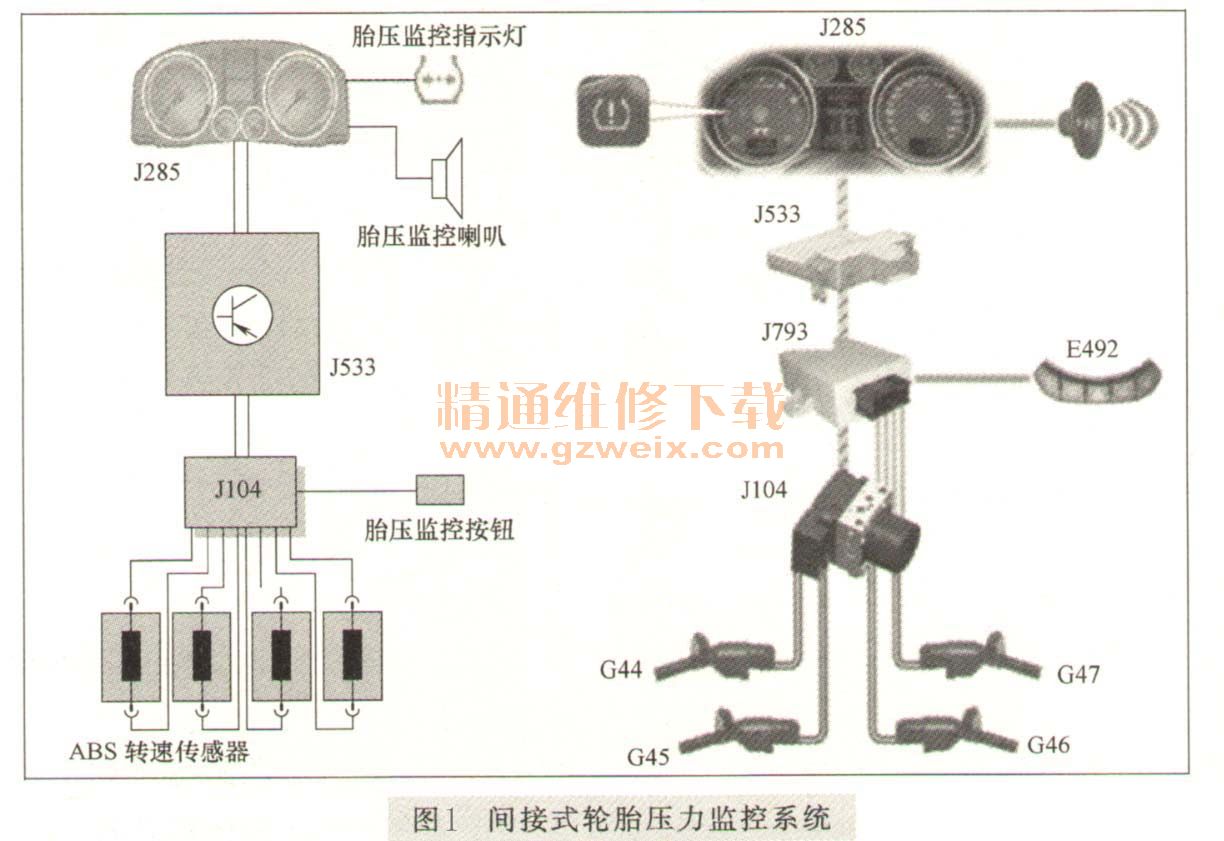

   如图1所示,4个轮速传感器把各自的车轮转速信号传至J104 , J104将信号再传至轮胎气压监控控制单元J793, J793进行数据处理,如果轮胎气压太低或漏气,轮胎气压监控控制单元J793通过网关J533传至仪表J285进行报警。

   1)监控轮胎体积  轮胎气压损失时,体积变小。要行驶相同的路程,缺气车轮必须比没有气压损失的轮胎转得更快。车轮转速被ABS控制单元传递给J793 。 J793将进行车桥轴对称和单侧车轮滚动范围比较。
   2)监控轮胎振动  由于行车道的不平整性,每个轮胎滚动时会引起转动振动。分析车轮转速可以测出该振动。如果气压降低,那么振动方式改变。因此监控轮胎振动程序可以同时安全识别各个轮胎上的气压损失,如轮胎上的慢漏气等。
