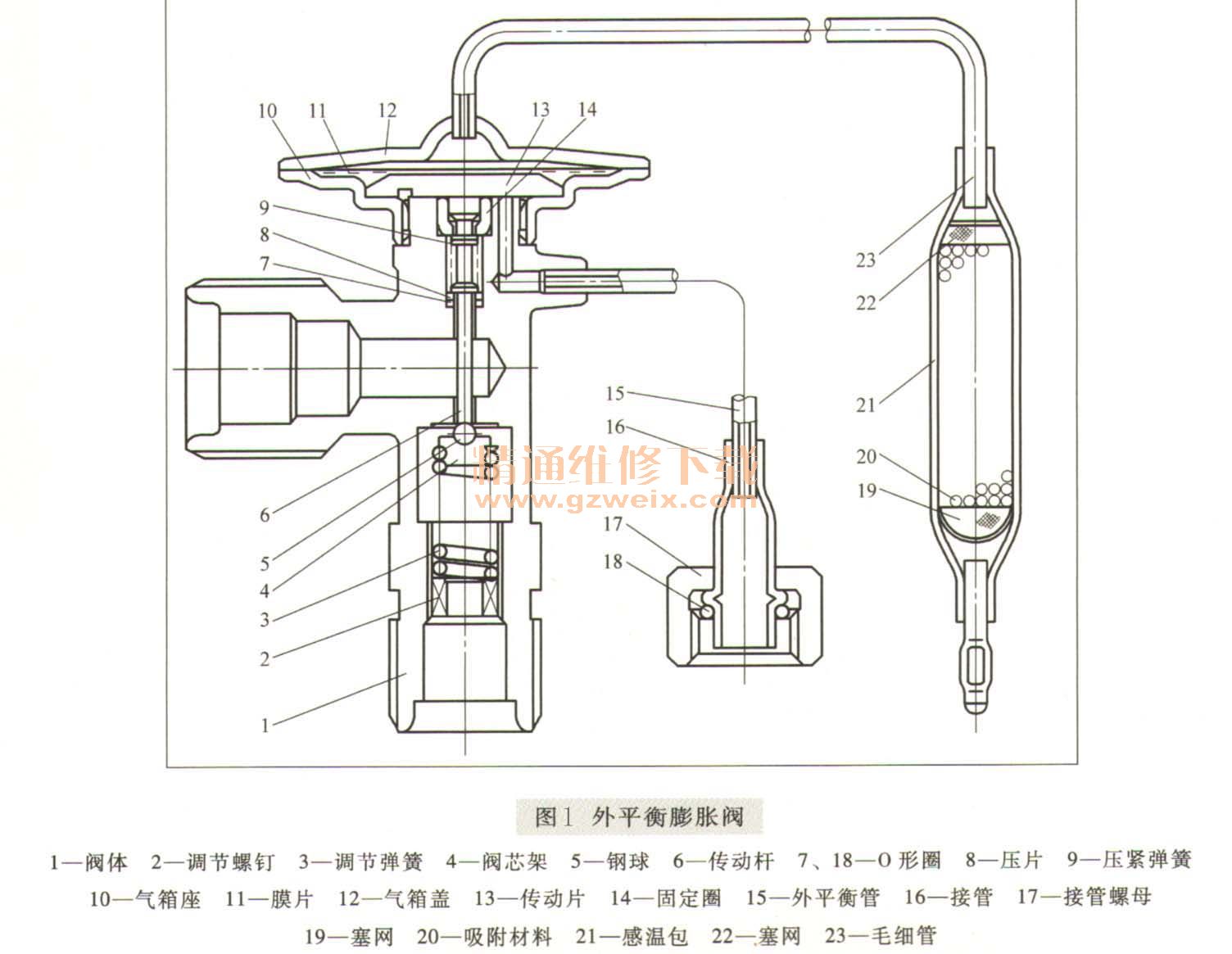

(1)结构特点 外平衡式膨胀阀的人口接储液干燥器,出口接蒸发器,上部有一个膜片,膜片共受到3个力的作用,一个是感温包中制冷剂气体向下的压力,一个是弹簧向上的推力,还有一个是蒸发器出口制冷剂的压力,作用在膜片的下方,阀的开度取决于这3个力综合作用的结果。外平衡式膨胀阀的结构如图1所示。
(2)工作原理 当制冷负荷发生变化时,膨胀阀可根据制冷负荷的变化自动调节制冷剂的流量,确保蒸发器出口处的制冷剂全部转化为气体并有一定的过热度。当制冷负荷减小时,蒸发器出口处的温度就会降低,感温包的温度也会降低,其中的制冷剂气体便会收缩,使膨胀阀膜片上方的压力减小,阀门就会在弹簧和膜片下方汽体压力的作用下向上移动,减小阀门的开度,从而减小制冷剂的流量。反之,制冷负荷增大时,阀门的开度会增大,增加制冷剂的流量。当制冷负荷与制冷剂的流量相适应时,阀门的开度保持不变,维持一定的制冷强度。
