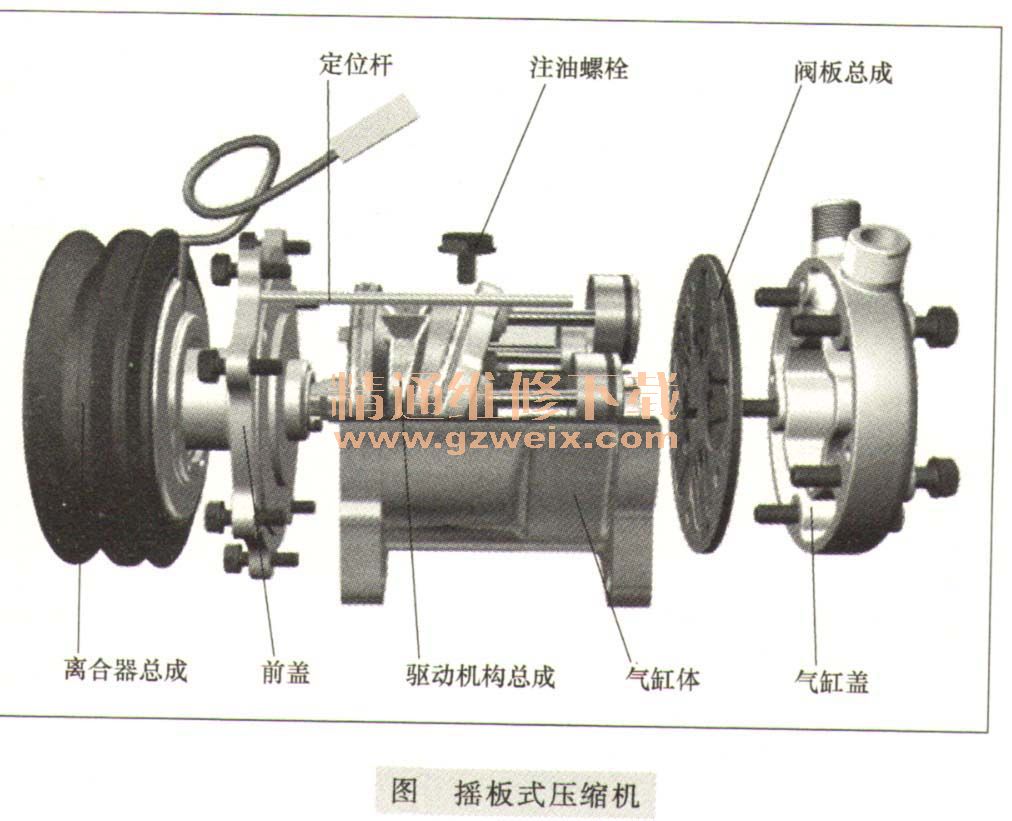

摇板式压缩机（图1）也是一种轴向运动的往复活塞式压缩机，它的工作原理与斜板式有一定的相似性。

   1）主轴旋转时，带动楔形块随之旋转，摇板受楔块旋转而推着摆动，摇板的摆动牵连活塞作往复运动完成吸气一压缩一排气工作过程。
   2）由于摇板式压缩机象曲轴连杆式一样，装有吸、排气阀片，其工作循环也具有压缩、排气、膨胀、吸气4个过程。当活塞向左运动时，处于压缩、排气阶段，当活塞向右运动时，处于膨胀、吸气阶段。主轴转动一周，一个气缸就完成膨胀、吸气、压缩、排气一个循环。如果一个摇板上装有5个活塞，对应的5个气缸在主轴转动一周就有5次吸、排气过程。
   3）摇板式压缩机是可变容积式的，它的容积的改变是通过控制阀来改变斜板的角度，从而改变每个活塞的有效行程，达到改进压缩机输出压力与流量的目的。
