前照灯的工作电流较大,如果用车灯开关直接控制前照灯,车灯开关易烧坏,因此在前照灯电路中设有灯光继电器。

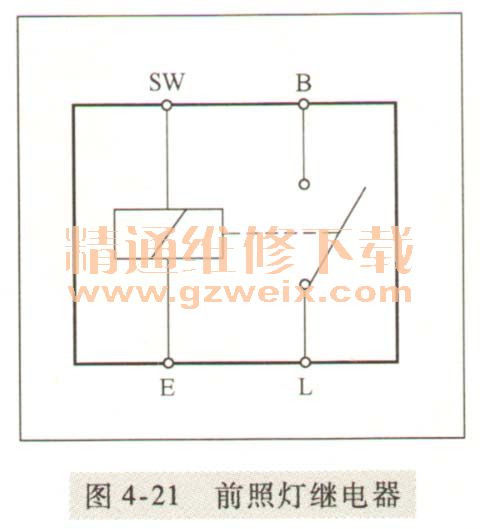

(1)工作原理 前照灯继电器如图4-21所示。Sw端子与前照灯开关相连,E端子搭铁,B端子与电源相连,L端子与变光开关相连。当接通前照灯开关时,继电器线圈通电,电磁铁产生磁力,使衔铁带动动触点与静触点接通;当切断线圈电流时,由于电磁力消失,衔铁就在弹簧的作用下迅速回位,使动触点与静触点断开。利用触点的开、闭,从而实现对灯光电路的控制。

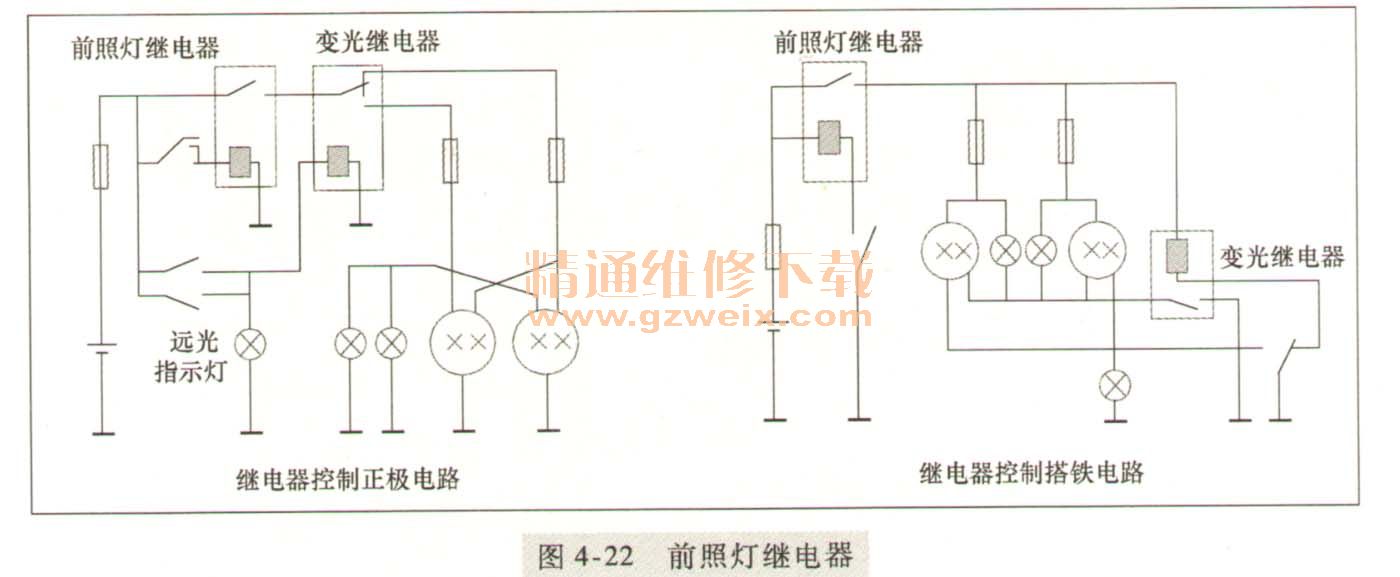

如图4-22所示,前照灯继电器按照控制方式分为两种,一种是继电器控制正极的方式,另一种是继电器控制搭铁的方式。
(2)实例 如图4-23所示,本田飞度轿车的照明电路是控制搭铁式的。
1)转动照明开关到小灯位置时,小灯、尾灯、仪表照明灯及后牌照灯亮,前照灯不亮。
2)转到前照灯位置时,前照灯继电器线圈通电,前照灯亮,同时尾灯、仪表照明灯及后牌照灯仍亮,这时,拨动变光开关,可以变换远光或近光。
3)当照明开关处于OFF档时,所有照明灯不亮,这时,如果向上推照明开关柄,会车开关闭合,前照灯继电器线圈和远光灯丝的电流都通过会车开关搭铁,远光灯亮,以提醒其他车辆注意安全。
