高电阻抗型喷油器是用12V电压驱动的，其电磁线圈电阻较大，约为12 ～16Ω,高电阻喷油器由一于电流小，使用可靠，在现代车型中被广泛应用。捷达车喷油器就属于高电阻喷油器，如果某个喷油器不工作，那么很可能发生冷启动性能差，怠速不稳、加速性能下降，功率下降。

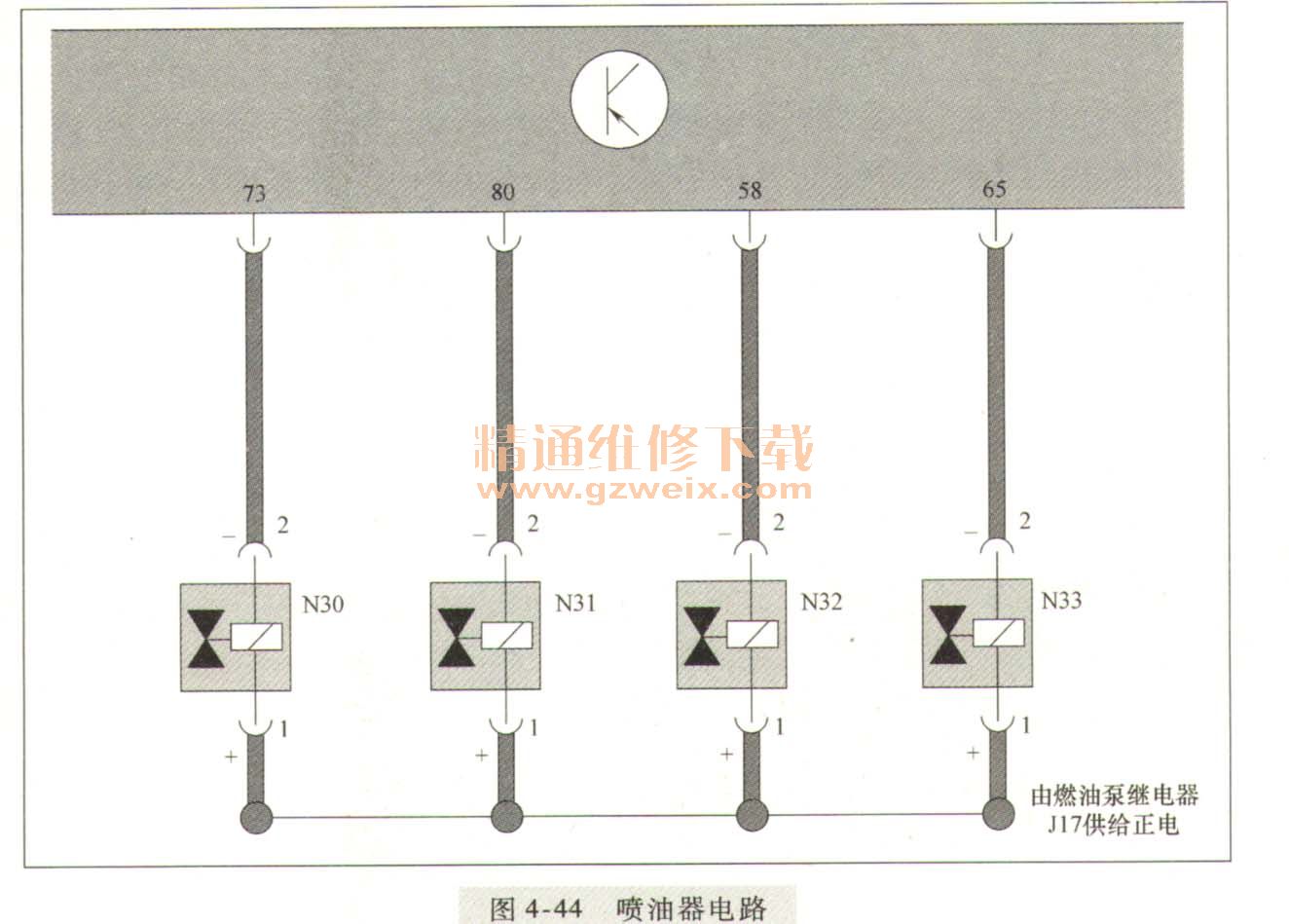

    捷达喷油器控制电路如图4-44所示。

    喷油器电磁线圈的1号针连接+12V ， 2号针通过控制单元接地，控制单元按照点火顺序控制4只喷油器电磁线圈搭铁并控制搭铁的持续时间，执行不同的喷油量。蓄电池电压波动会对喷油量精确性带来影响，因为电压低会使开启时间增加，电压高会使喷油器开启时间减小，控制单元会根据蓄电池电压自动补偿开启时间。
