X-431 PRO是目前市面上比较普及的一款针对互联网应用而开发的基于Android系统的新型汽车故障诊断设备,具有覆盖车型六测试功能强大、特殊功能多及测试数据准确等诸多优点,通过汽车诊断接口与移动智能终端的蓝牙进行通信,实现全车型、全系统的故障诊断。下面介绍使用X-431 PRO对2012款北京现代悦动1.6 L车防盗钥匙进行匹配的操作方法。
(1)将设备连接到车辆的诊断接口,插入待匹配的钥匙,接通点火开关至ON位置。
(2)选择版本“北京现代V21.21”。
(3)选择“扫描VIN码选择菜单”,X-431 PRO会自动识别车型。

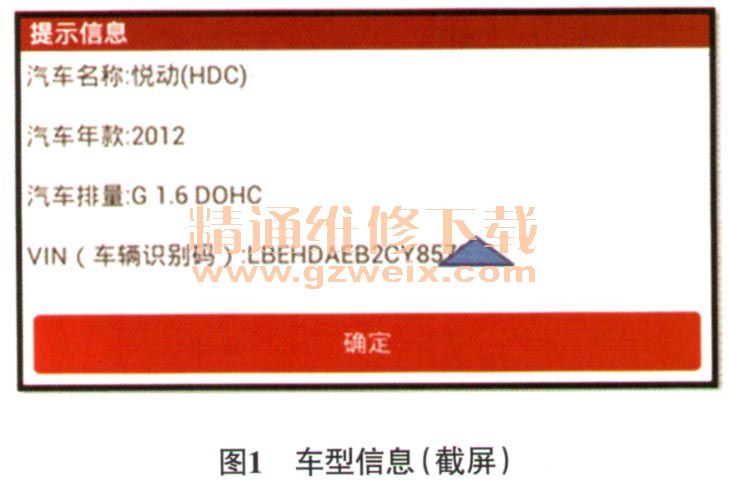

(4)车型识别完成后,会有如图1所示的提示信息。
(5)点选“确定”,然后选择“控制单元”。
(6)选择“防盗控制系统”。
(7)选择“读取数据流”,结果如图2所示。学习钥匙的数量显示为“0”,ECU状态显示为“空”,说明该车还没有匹配正常起动的钥匙。

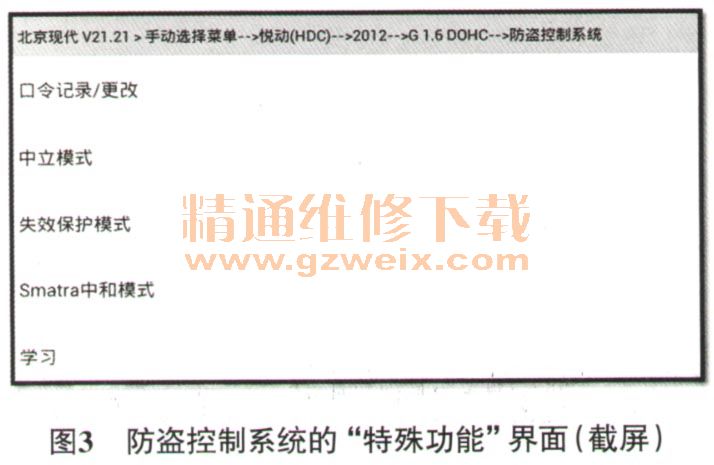

(8)退出“读取数据流”的界面,选择“特殊功能”(图3)。

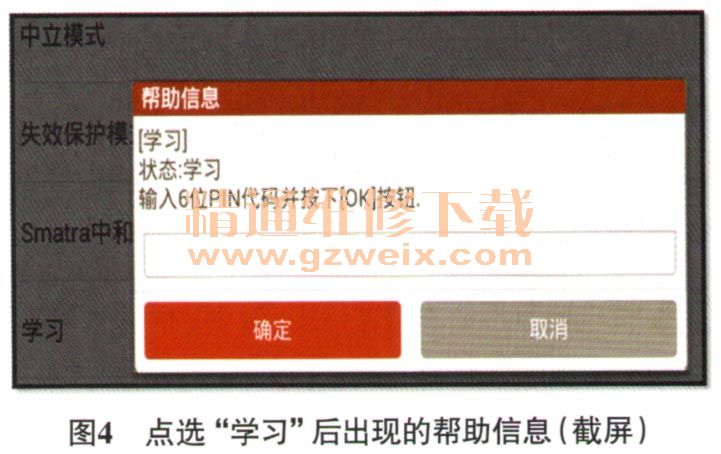

(9)点选“学习”,出现如图4所示的帮助信息,要求输入6位防盗密码,此密码需要将车辆VIN码提供给服务站进行查询。

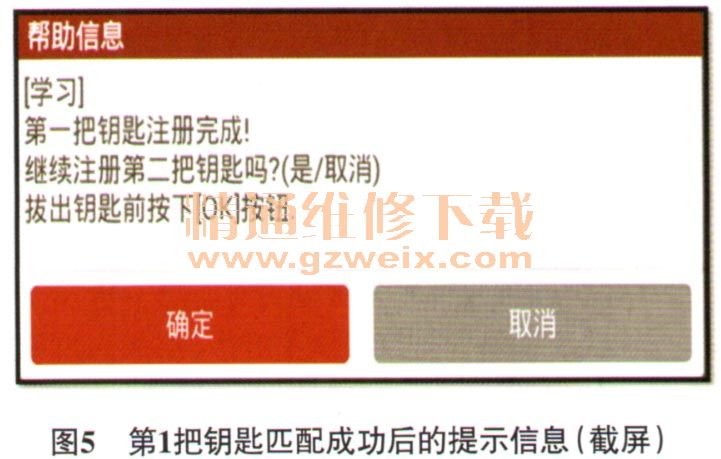

(10)输入服务站提供的密码后,点选“确定”,系统会相继提示“学习第一把钥匙”,“第一把钥匙注册完成!”(图5),如果只需要注册1把钥匙,点击“取消”即可退出。
(11)如需匹配第2把钥匙,则先将匹配好的钥匙拔出,插入需要匹配的第2把钥匙,接通点火开关至ON位置,然后按下“确定”即可完成匹配。

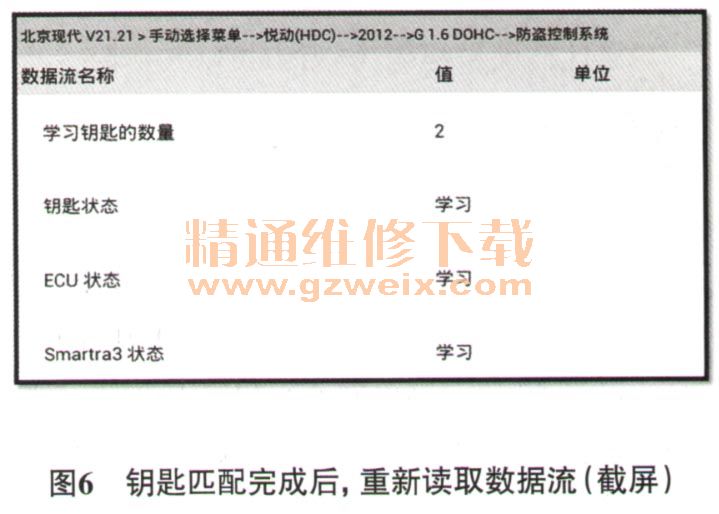

(12)钥匙匹配完成后,重新读取数据流,结果如图6所示。此时,学习钥匙的数量显示为“2”,ECU状态显示为“学习”,说明此前的2把钥匙已经匹配成功。
