（3）调整后轴的车轮外倾角
    ①拧下车轮轴承壳体／横摆臂螺栓连接的螺母A，将新螺母拧入到底。

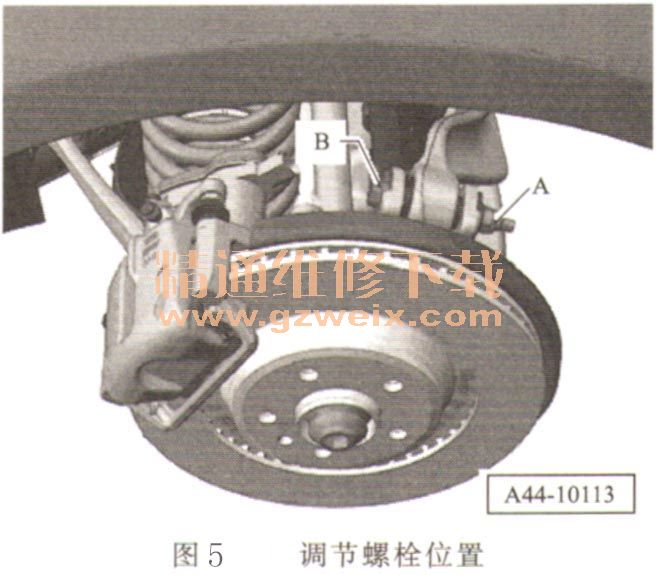

    ②通过转动调节螺栓B调整车轮外倾角。可以在螺栓头六角上转动调节螺栓B，如图5所示。

    提示：从中间位置开始向左或向右最大的调整范围是135°。
    ③达到调节螺栓B的终点位置时，不可继续转动，否则会损坏部件。
    为了便于描述，图5所示为拆下车轮状态下的车轮外倾角调整。
    ④拧紧螺母A。
    ⑤拧紧螺母A后，再次检查车轮外倾角。
（4）调整后轴的前束
    所需要的专用工具和维修设备：工具头T40183（见图6）和带细花键的普通棘轮。

    ①拧下转向横拉杆／副车架螺栓连接的螺母A，将新螺母拧入到接触为止。
    ②通过扭转偏心螺栓B来调整前束。
    ③将螺母A用工具头T40183拧紧。

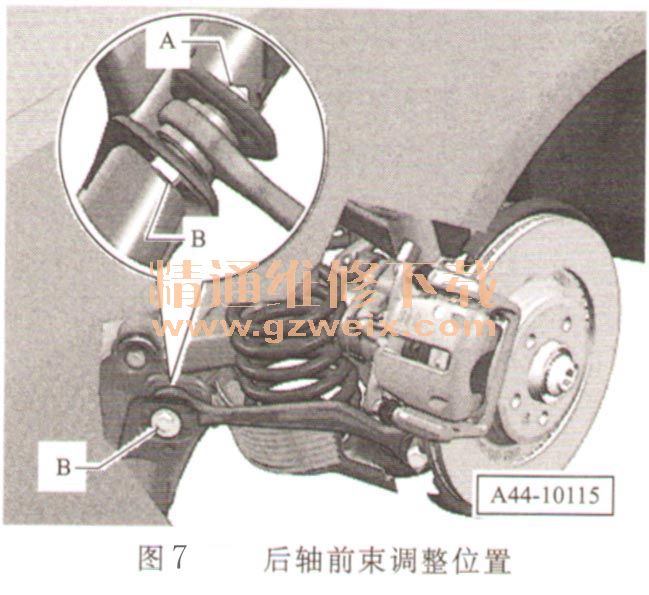

    ③ 紧螺母A后，再次检查前束值。调整位置见图7。

    提示：从中间位置开始向左或向右最大的调整范围是90°、前束值变化时，行驶车轴的几何形状也会自动改变。
  （5）调整前轴的前束

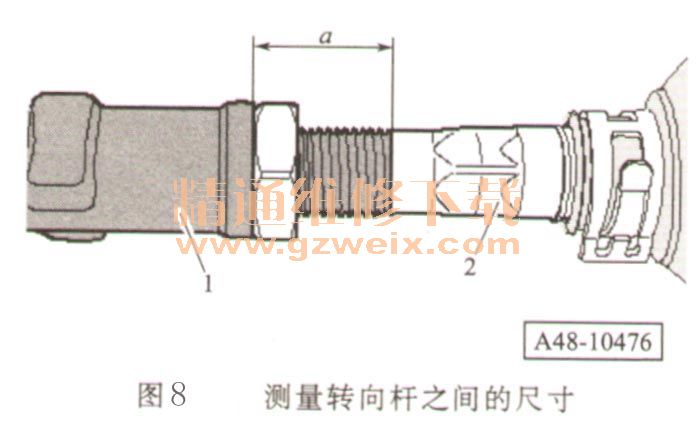

    ①测量转向横拉杆头1和左右转向横拉杆2之间的尺寸a，并记录该数值（见图8）。调整后，尺寸a应在左右两侧相同。

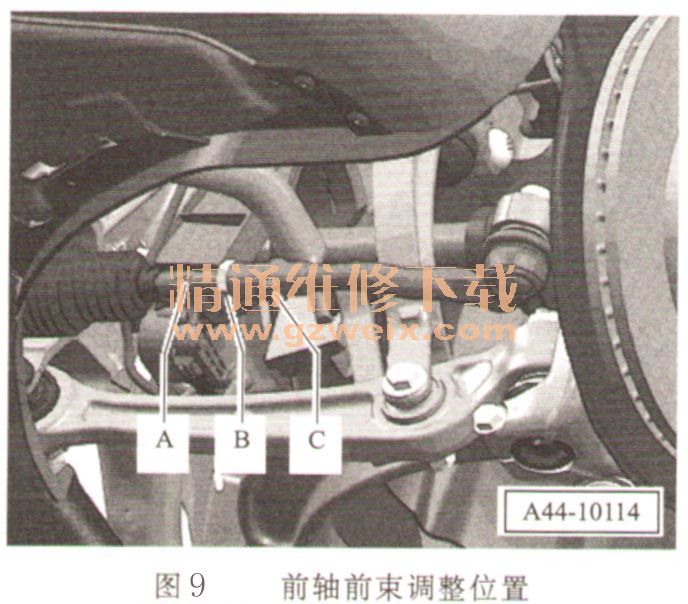

    ②松开防松螺母B。注意松开防松螺母B时，要抵住转向横拉杆头C（见图9）。

    ③六角扳手A分别调整左轮和右轮的前束。要注意在转动转向横拉杆后防尘罩没有被扭转，扭转后的防尘罩很快就会磨损。
    ④拧紧锁紧螺母B并再次检测前束值。
    ⑤拧紧防松螺母B后，已设定的数值可能会略有偏差。如果测得的前束值仍在公差范围内，则调整正确。
