1.重新给变速器加注油液之前
·变速器要求使用丰田原厂ATF WS变速器油
·维修变速器后,必须为变速器重新加注适量变速器油
·调整油位时,车辆必须保持水平
·如果更换了变速器油底壳、放油螺塞、阀体或变矩器,转至“变速器油底壳的加注”程序
·如果更换了变速器软管或输出轴油封,则拆下加油螺塞并转至“变速器油的加注”程序
·如果更换了整个变速器,转至“油液循环”程序。提示:新变速器已加注了变速器油
2.变速器油底壳的加注
(1)拆下加油螺塞和溢流塞,如图1所示。
(2)通过加油孔加注变速器油,直到油液开始流出溢流管。

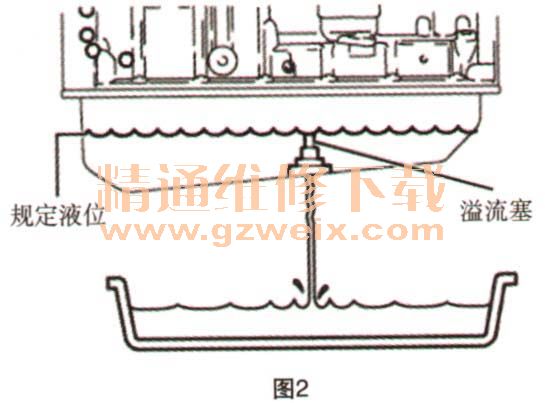

(3)重新安装溢流塞,如图2所示。
3.变速器油的加注
(1)按照换油规格表,给变速器加注一定量的油液。
(2)重新安装加油螺塞以防止燃油溅出。提示:如果无法加入规格表中所列的油量,则执行下一步。
(3)无法加入表中所列的油量时:
①安装加油螺塞。
②在空调关闭状态下使发动机怠速运行。
③将换挡杆移遍所有挡位以使油液循环。
④在发动机怠速运转状态下等待30s。
⑤关闭发动机。
⑥拆下加油螺塞并加注油液。
⑦重新安装加油螺塞。
4.油液循环
(1)在空调关闭状态下使发动机怠速运行。
(2)将换挡杆移遍所有挡位以使油液循环。
(3)使发动机怠速运行,直到油液温℃达到36℃。转至下一步以检查油液温℃。提示:启动发动机之前,油液温℃应低于30℃。
5.油液温℃的检查
(1)使用智能检测仪时。
①将智能检测仪连接至DLC3。
②选择检测仪菜单:OBD/MOBD、ENGINE、 DATALIST andA/T。
③检查“A/T OIL TEMP”。
④使发动机怠速运行,直到油液温℃达到36℃。
(2)不使用智能检测仪时:

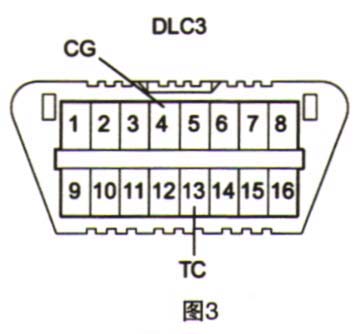

①用SST连接DLC3的端子TC和CG,如图3所示。
②在6s时间内,每隔1.5s在N和D之间前后移动换挡杆。

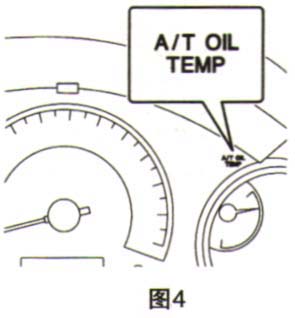

③组合仪表开始检测油液温℃时,A/T OIL TEMP指示灯亮起2s,如图4所示。
④油液温℃达到36℃时A/T OIL TEMP指示灯再次亮起,超过46℃时则开始闪烁。
⑤使发动机怠速运行,直到油液温℃达到36℃。
6.油位的检查
·油温必须在36~46℃之间才能检查油位
·不要将加油喷嘴插入加油孔中超过30mm以避免接触到运动零件
(1)在发动机怠速运转状态下拆下溢流塞。
(2)检查并确定油液流出溢流管。

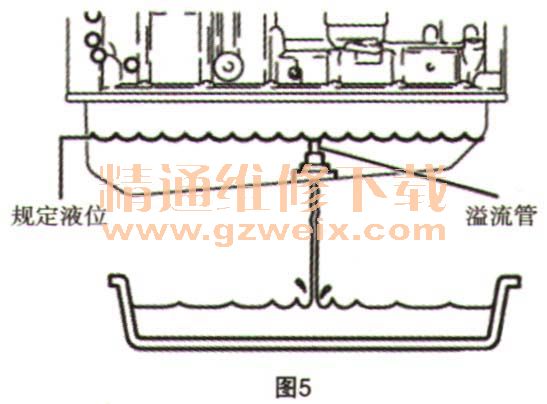

(3)等到溢流减缓到滴流状态,如图5所示。
如果油液不流出,则执行以下步骤:
①安装溢流塞。
②关闭发动机。
③拆下加油螺塞。
④添加0.4L油液。
⑤使发动机怠速运转。
⑥拆下溢流塞。
⑦等待油液开始流出溢流管。
