剖析2016款一汽丰田新皇冠新技术(九)
来源:汽车与驾驶维修  作者:佚名  2016-06-21 07:57:36

    三、雨刮和清洗器

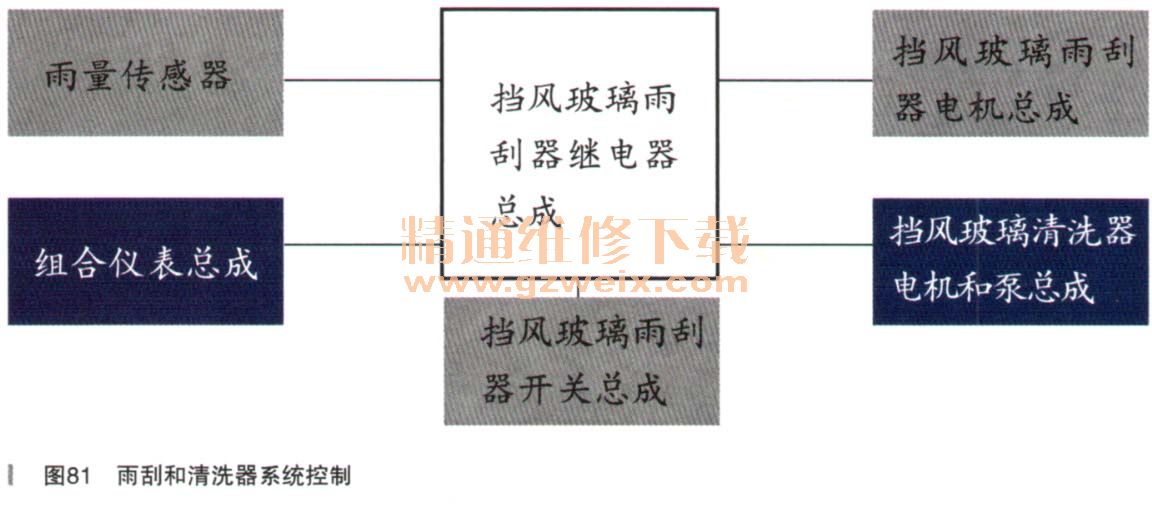

    1.系统图(带AUTO)
    系统图(带AUTO),如图81所示。

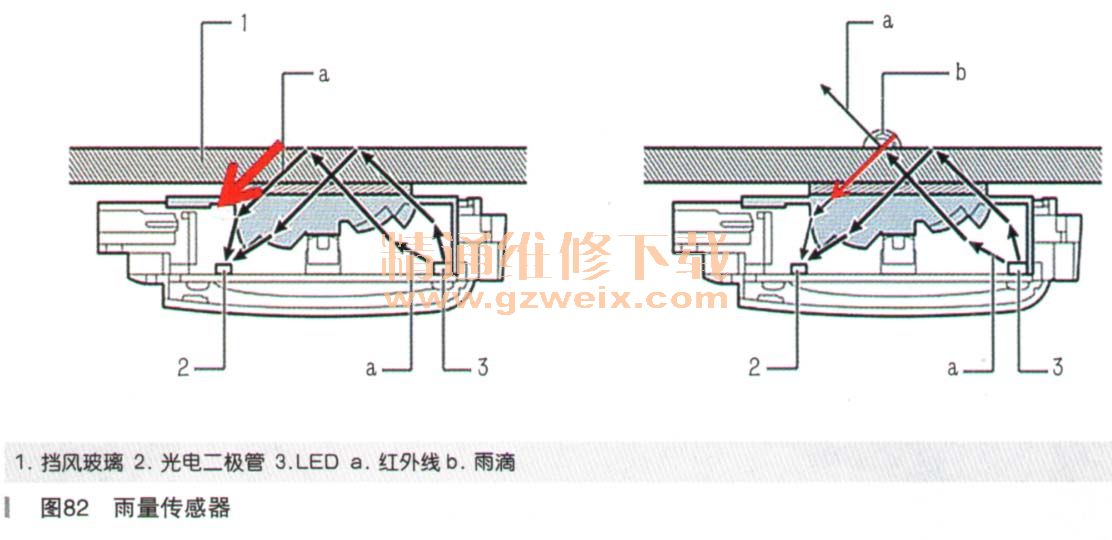

    2.雨量传感器(带AUTO)
    雨量传感器(带AUTO),如图82所示。

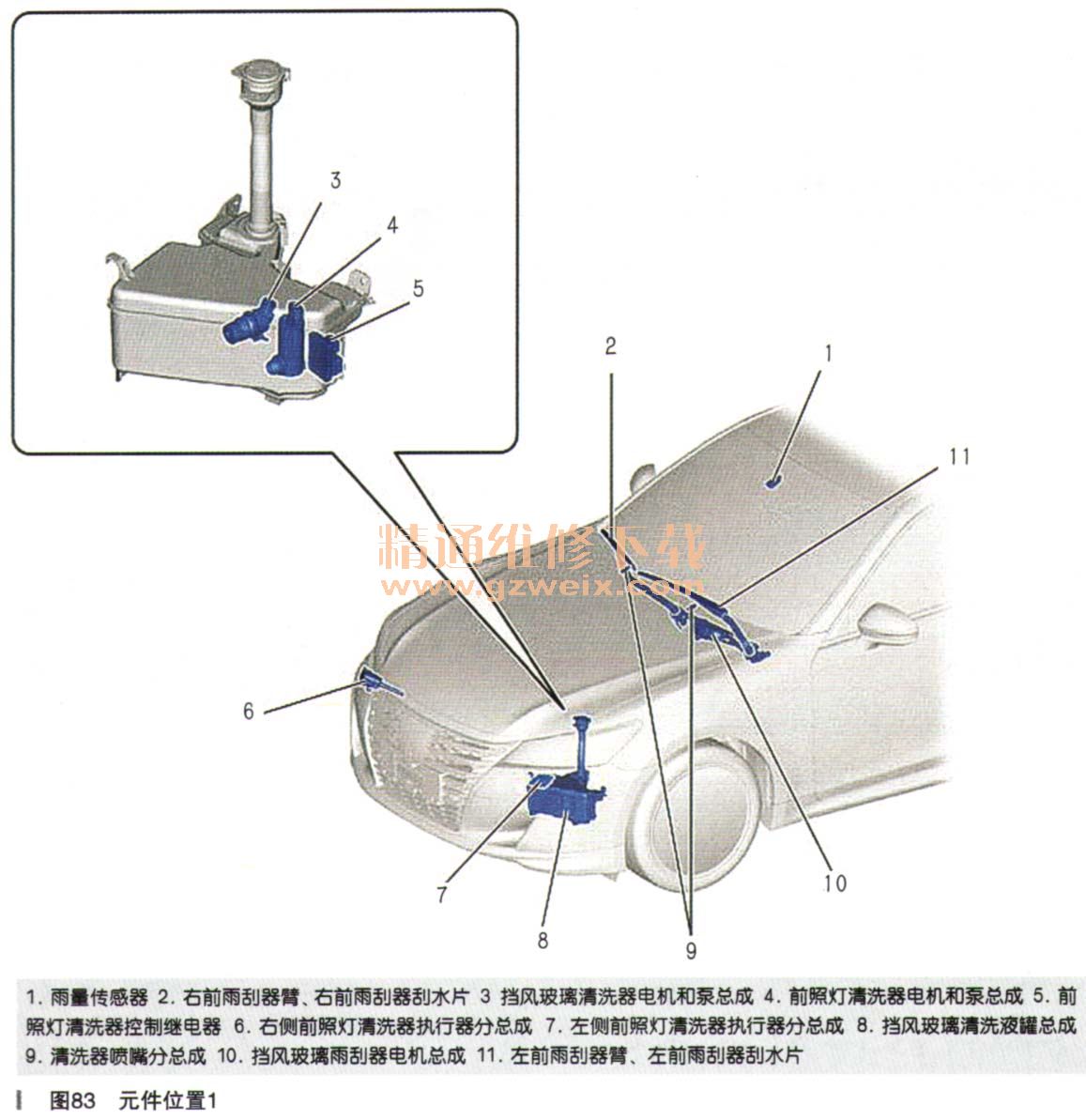

    3.元件位置
    元件位置,如图83、图84所示。

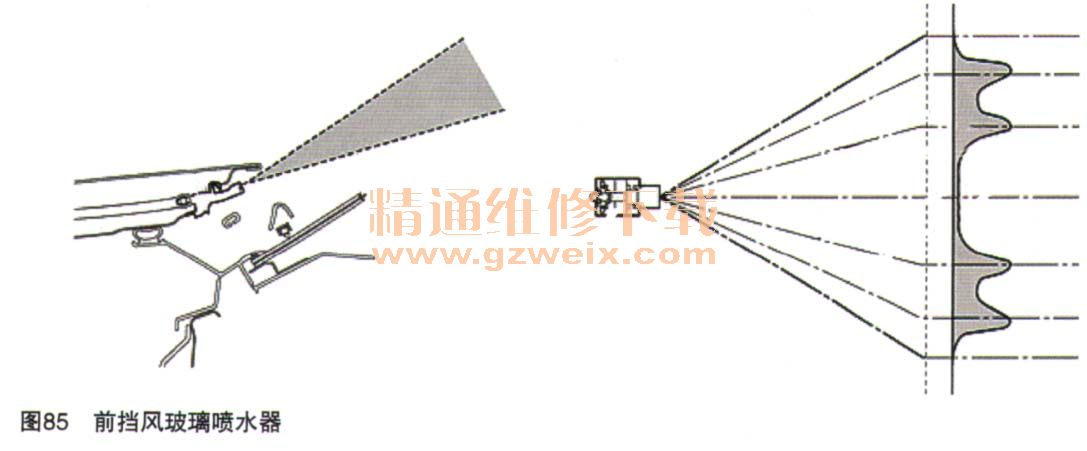

    4.前挡风玻璃喷水器
    前挡风玻璃喷水器,如图85所示。

    采用了喷雾式清洗器喷嘴,仅需少量清洗液即可喷射较大面积的玻璃,从而实现卓越的刮水性能。

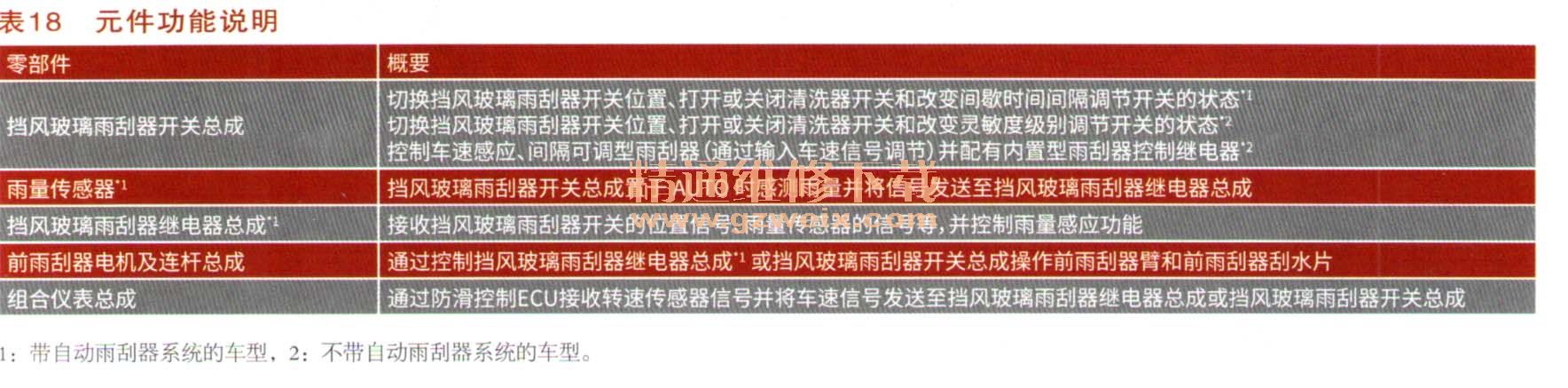

    5.元件功能
    元件功能如表18所示。

    6.大灯清洗控制
    大灯清洗控制,如图86、表19所示。

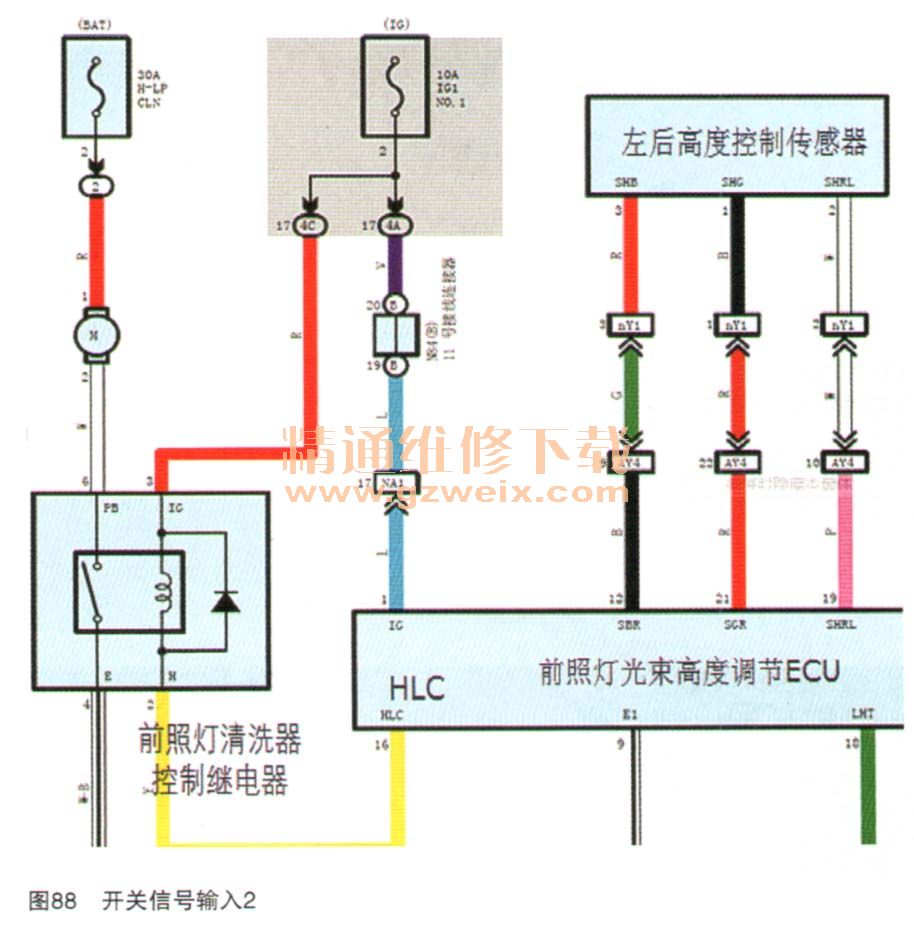

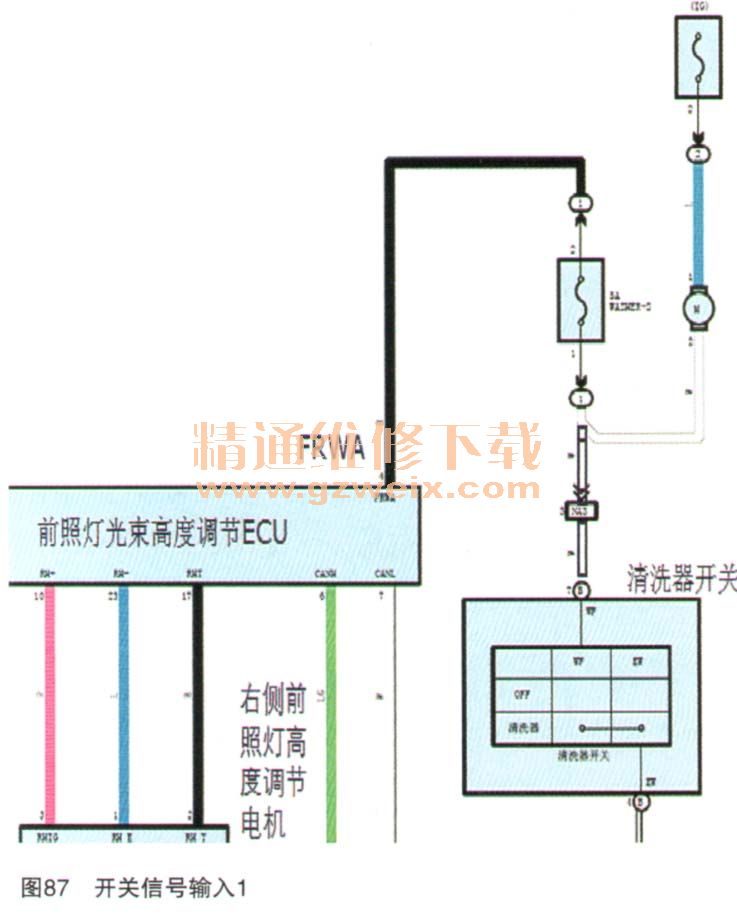

    7.开关信号输入
    开关信号输入电路如图87、图88所示。


[1] [2] [3]  下一页
