一、拆卸
    1．拆卸链条分总成。
    2．检查凸轮轴正时齿轮总成。
      （1）检查凸轮轴正时齿轮总成的锁止情况。
      （2）清洁并去除1号凸轮轴轴承盖上的进气侧VVT油孔的油脂后，用胶带或同等工具完全密封油孔以防止空气泄漏。
    小心：确保彻底密封油孔，因为由于密封不足而导致的漏气将影响锁销松开。

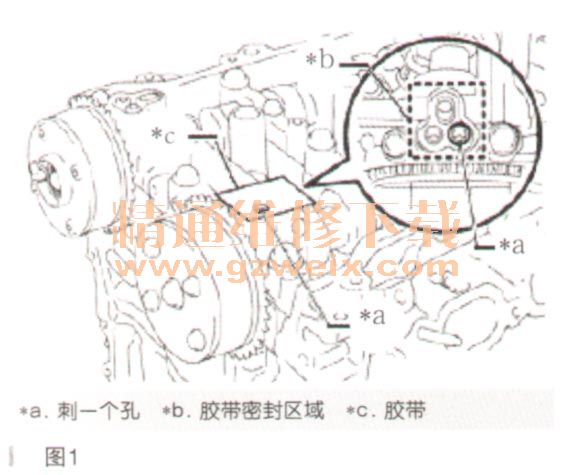

      （3）如图1所示，在遮盖油孔的胶带上刺一个孔。

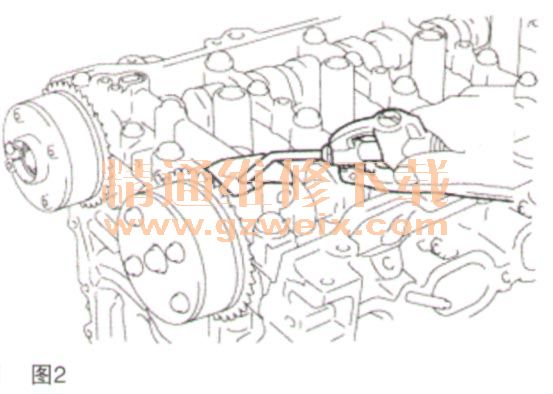

      （4）向在刺出的孔中施加约150kPa的空气压力，以松开锁销，如图2所示。

    小心：如果空气泄漏，则重新粘贴胶带。施加空气压力时用布盖住汕孔以防止机油喷出。
      （5）用力将凸轮轴正时齿轮总成朝提前方向（逆时针）转动。
    提示：凭借施加的空气压力，可能无须辅助力即可使凸轮轴止时齿轮总成朝提前方向转动。
    确保凸轮轴正时齿轮总成转动平稳。

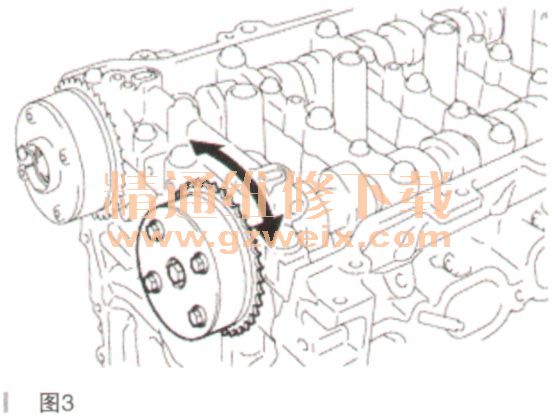

      （6）在可移动范围（26.5°～28.5°）内转动凸轮轴正时齿轮总成2或3次，不要将其转到最大延迟位置，如图3所示。

      （7）从1号凸轮轴轴承盖上拆下胶带。
    3.检查排气凸轮轴正时齿轮总成

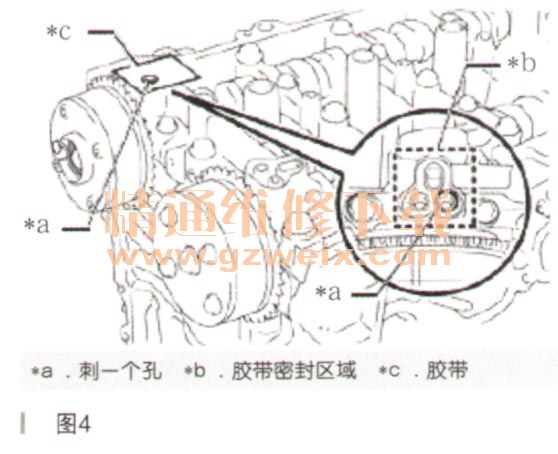

      （1）检查排气凸轮轴正时齿轮总成的锁止情况，如图4所示。

      （2）清洁并去除1号凸轮轴轴承盖上的排气侧VVT油孔的油脂后，用胶带或同等工具完全密封油孔以防正空气泄漏。
    小心：确保彻底密封油孔，因为由于密封不足而导致的漏气将影响锁销松开。
      （3）在遮盖油孔的胶带上刺一个孔。
      （ 4）向刺出的孔中施加约200kPa的空气压力，以松开锁销，如图5所示。

    小心：如果空气泄漏，则重新粘贴胶带。施加空气压力时用布盖住油孔以防止机油喷出。
      （5）使用头部缠有胶带的螺丝刀，朝延迟方向（顺时针）用力转动排气凸轮轴正时齿轮总成。
    小心：使用螺丝刀，确保排气凸轮轴止时齿轮总成保持在延迟方向。如果齿轮松开，则其将在弹簧的作用力下自动回到最大提前位置。
    不要损坏排气凸轮轴正时齿轮总成。

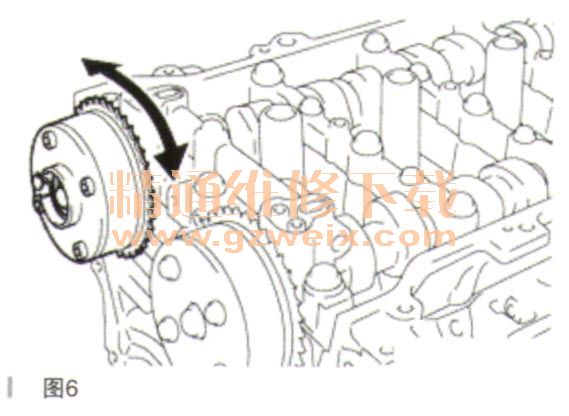

      （6）使用头部缠有胶带的螺丝刀，在可移动范围（19°～ 21°）内转动排气凸轮轴正时齿轮总成2或3次，但不要将其转到最大提前位置。确保排气凸轮轴正时齿轮总成转动平稳，如图6所示。

      （7）从1号凸轮轴轴承盖上拆下胶带。
