宝马加装转角辅助灯／含转角辅助灯的LED雾灯

当前位置：精通维修下载 > 文档资料 > 汽车技术 > 汽车专题 > 汽车常用设置

来源：本站整理作者：佚名 2016-02-29 09:24:53

    车型：宝马1系3门（F20）、宝马1系517（F21）、宝马2系Coup e （ F22）、宝马2系Cabrio （ F23）、宝马3系Limousine（F30/F35）、宝马3系Touring（F31）、宝马3系GranTurismo （ F34）、宝马4系Coup e（F32）、宝马4系Cabrio（F33）、宝马4系Gran Coup e（F36）。
    如果是带有出厂时安装的不含转角辅助灯的LED雾灯，可以按照卤素版进行力口装。
    加装套件编号：61 13 2 288 285转角辅助灯（卤素版）、61 13 2 358310含转角辅助灯的LED雾灯（LED版）。
      一、加装套件配件一览图

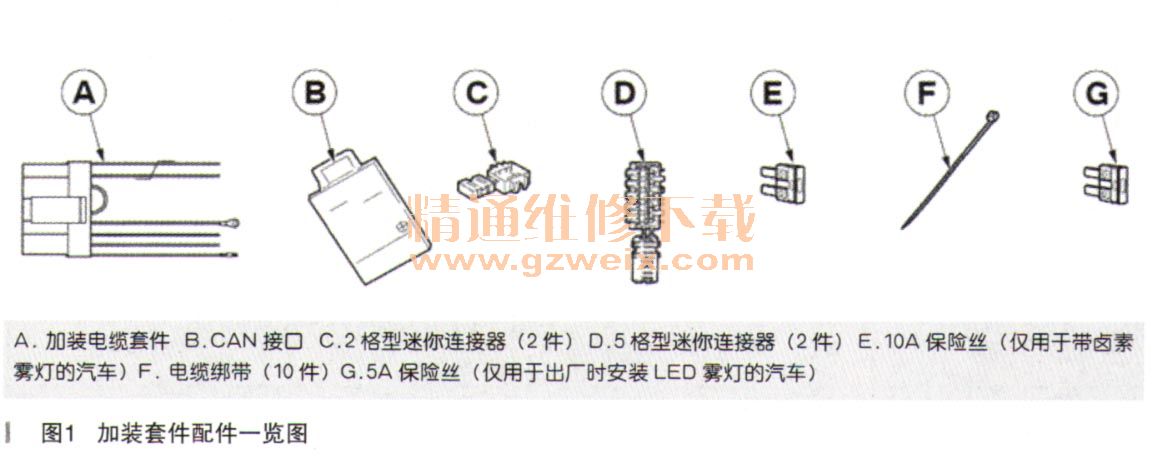

    加装套件配件一览图，如图1所示。

    加装套件配件一览图（LED版），如图2所示。

    二、准备工作

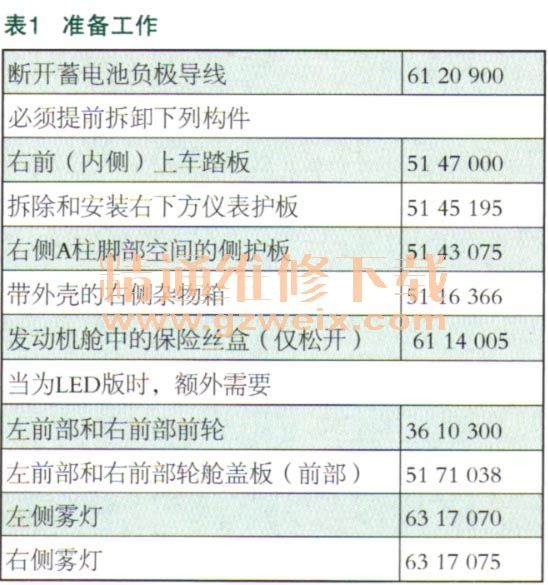

    准备工作如表1所示。

    三、加装电缆套件连接一览图

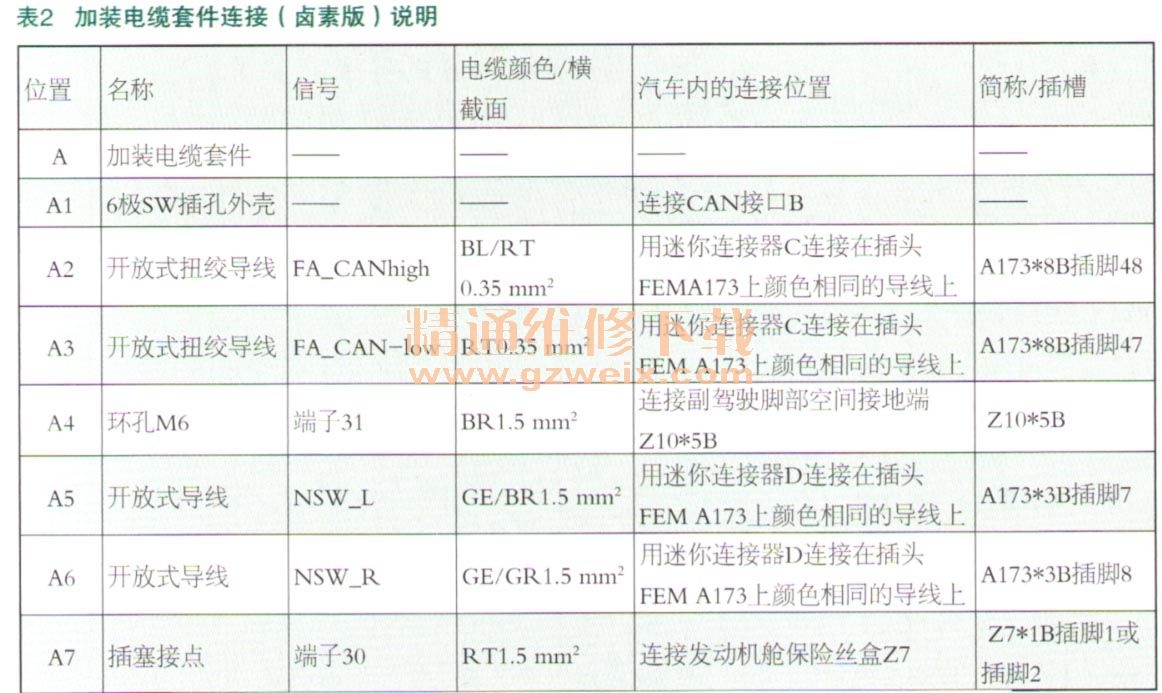

    加装电缆套件连接一览图，卤素版如图3、表2所示，LED版如图4、表3所示。
