四、安装示意图和布线示意图

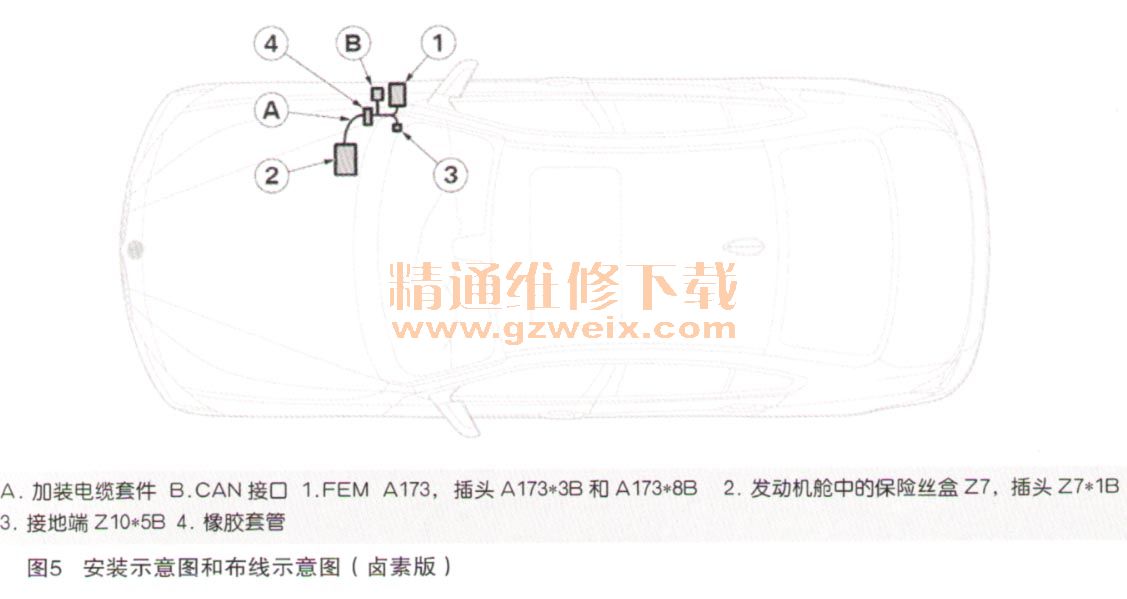

    安装示意图和布线示意图，卤素版如图5所示，LED版如图6所示。



    五、安装（卤素版）
    只适用于带卤素雾灯的汽车。电缆桥架1，电缆颜色BR，将加装电缆套件A的支路A1上的插脚，5和插脚6分开，并在两端进行隔离，如图7所示。

    适用于所有车型。将支路A1、6极插孔外壳SW插接在CAN接口B上。用电缆绑带F将CAN接口B固定在副驾驶脚部空间地毯下面适当的安装地点，如图8所示。

    用迷你连接器C将支路A2-A3按如图9所示连接在FEM A173插头A173*8B的导线上：

    ·支路A2，电缆颜色BURT、连接插脚48上颜色相同的导线
    ·支路A3，电缆颜色RT，连接插脚47上颜色相同的导线
    ·支路A4，电缆颜色BR，拧紧在副驾驶脚部空间地毯下面的接地端Z10*5B上
    用迷你连接器D将支路A5-A6按如图10所示连接在FEM A173插头A173*3B的导线上：

    ·支路A5，电缆颜色GE/BR、连接插脚7上颜色相同的导线
    ·支路A6，电缆颜色GE/GR、连接插脚8上颜色相同的导线
    ·将支路A7，电缆颜色RT，穿过开孔1，从车辆内部铺设至保险丝盒Z7，如图11所示

    在将插头插入保险丝盒Z7时，保险丝可能会脱出。注意要把所有保险丝再次安放至正确位置。
    支路A7，电缆颜色RT，插入插头Z7*1B的插脚1，6＋6极SW插孔外壳，如图12所示。

    如果插头Z7*1B的插脚1已被占用，将支路A7插入插脚2。将插头Z7*1B插在保险丝盒Z7上。
    只有当为带卤素雾灯的汽车时，将10A保险丝E插入保险丝盒Z7的插槽F42或F43中。
    只有当为带出厂一时安装的LED雾灯的汽车时，将5A保险丝G插入保险丝盒Z7的插槽F42或F43中，如图13所示。
