六、安装（LED版）

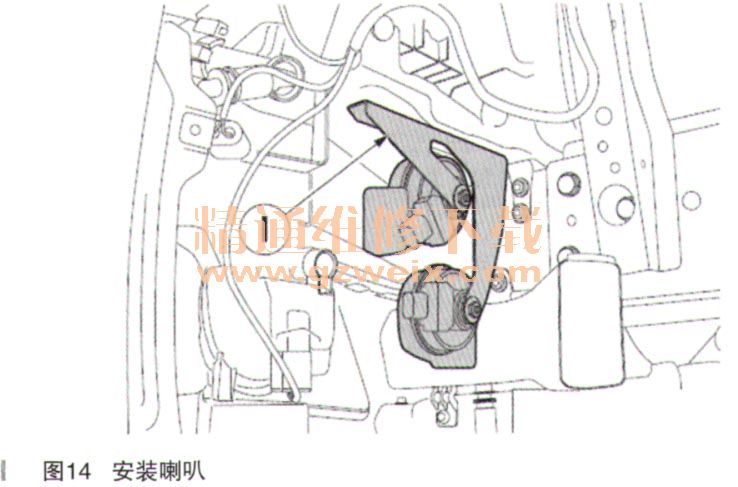

当出厂时安装的喇叭和雾灯H之间的间距在10mm以下时一，才安装喇叭I。拆卸出厂时安装的喇叭。安装喇叭I，如图14所示。

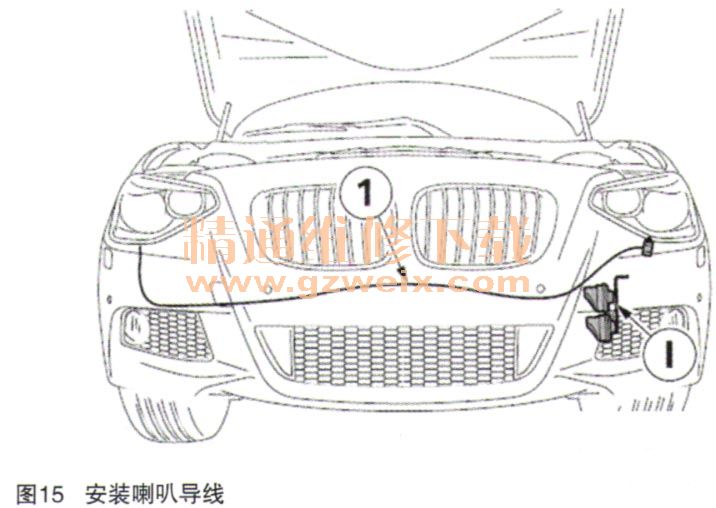

必须按照车间惯用的方法，在遵守宝马电缆束操作章程延长右喇叭的导线1，并将其朝着汽车左侧铺设至喇叭I安装地点，如图15所示。

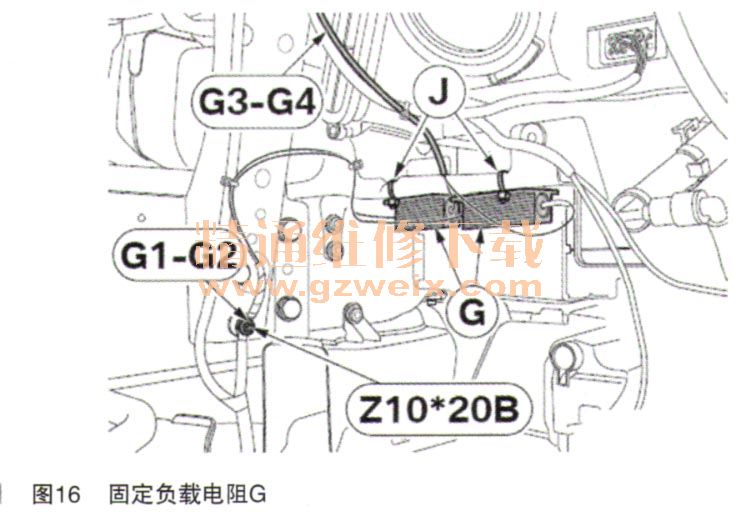

用电缆绑带J将负载电阻G固定在右前照灯下的横梁上，如图16所示。支路G1-G2，环孔M6拧紧在接地端Z 10*20B上。铺设支路G3-G4、使其通往右侧顶壁的橡胶套管。

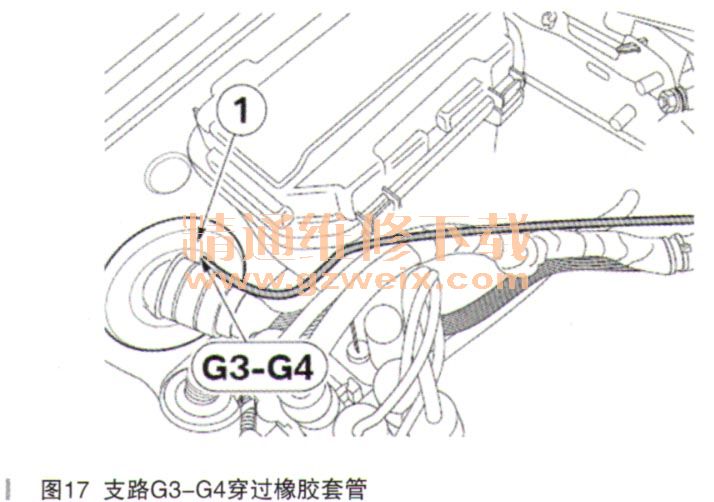

使支路G3-G4穿过橡胶套管1，并铺设在副驾驶脚部空间内，如图17所示。
将支路A1、 6极插孔外壳SW、插接在CAN接口B上，见图8。用电缆绑带F将CAN接口B固定在副驾驶脚部空间地毯下面适当的安装地点。
用迷你连接器C将支路A2-A3连接在FEM A173插头A173*8B、54极SW插孔外壳的导线上（见图9）：
·支路A2，电缆颜色BURT、连接插脚48上颜色相同的导线
·支路A3，电缆颜色RT，连接插脚47上颜色相同的导线
·支路A4，电缆颜色BR，拧紧在副驾驶脚部空间地毯下面的接地端Z10*5B上
将电缆GE/BR从54级SW插孔外壳中插头A173*3B的插脚7拉出，将电缆GE/GR从该插头的插脚8拉出，并将插塞接点分开。

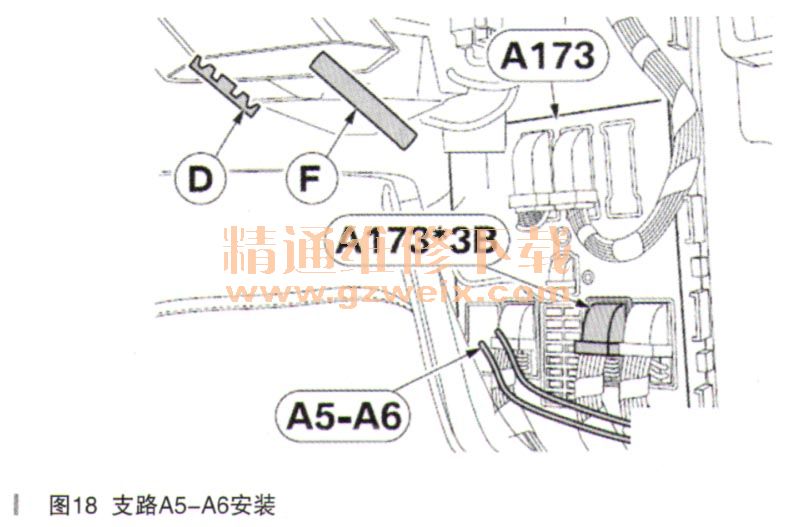

用对接头D将支路A5-A6连接在FEMA173插头A173*3B的导线上，并用热缩塑性套管F进行隔离（如图18所示）：
·支路A5，电缆颜色GE/BR、连接插脚7上颜色相同的导线
·支路A6，电缆颜色GE /GR、连接插脚8上颜色相同的导线

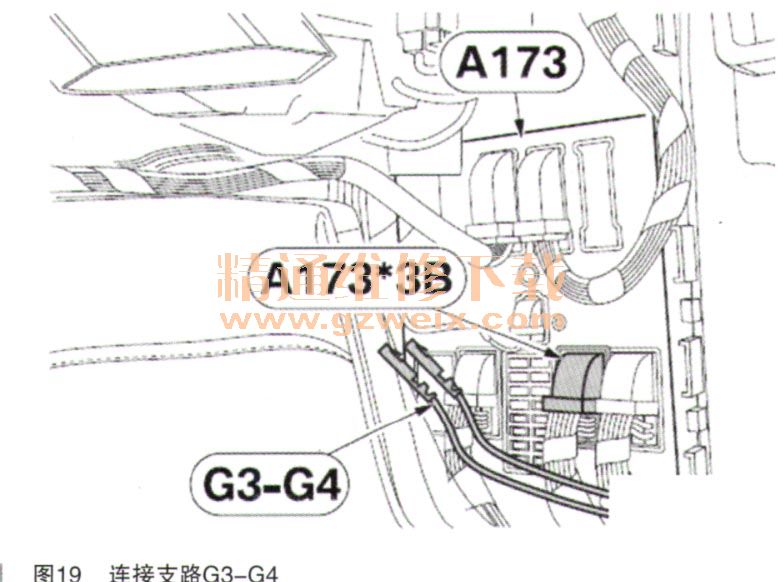

将支路G3-G4按如图19所示连接在FEM A173 54级SW插孔外壳的插头A173*3B中：
·支路G3，电缆颜色GE/BR、接入插脚7
·支路G4，电缆颜色GE/GR、接入插脚8
将支路A7，电缆颜色RT，穿过开孔1，从车辆内部铺设至保险丝盒Z7的安装地点，见图11。
再将插头插入保险丝盒Z7时，保险丝可能会脱出。注意要把所有保险丝再次安放至正确位置。
支路A7，电缆颜色RT，插入插头Z7*1B的插脚1、6＋6极SW插孔外壳。如果插头Z7*1B的插脚1已被占用，将支路A7插入插脚2。将插头Z7*1B插在保险丝盒Z7上，见图12。
将5A保险丝E插入保险丝盒Z7的插槽F42或F43中，见图13。
