宝马加装Alpine Hi系统

来源：汽车维修技师作者：佚名 2016-04-08 08:37:46

五、安装和布线示意图

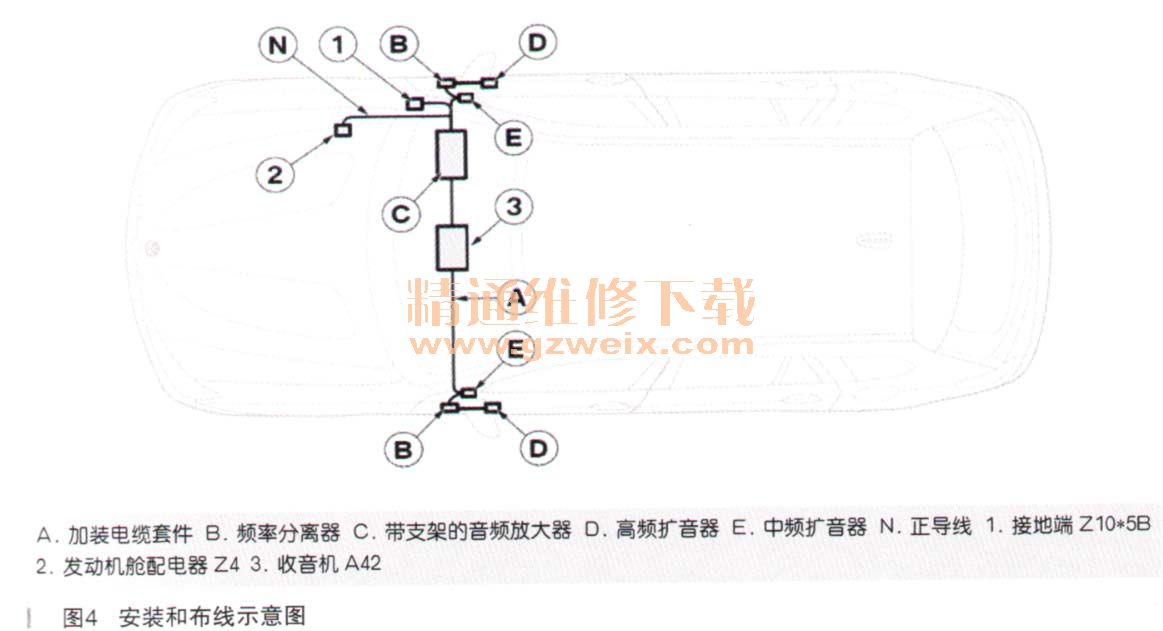

安装和布线不意图，如图4所示。

六、安装并连接Alpine HiFi系统
按如下方式通过收音机盒铺设加装电缆套件A（如图5所示）：

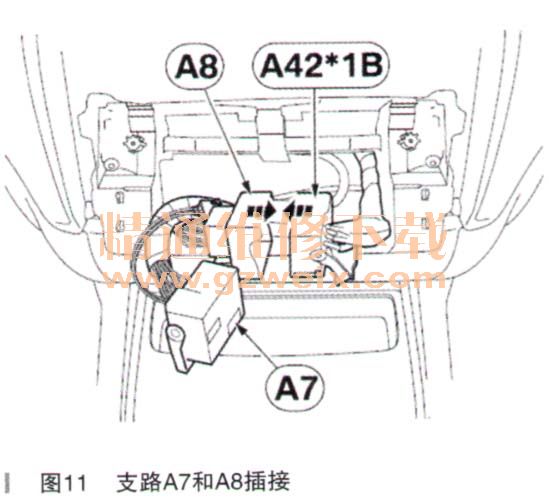

    ·支路A7-A8连在收音机的安装地点上
    ·支路Al -A5通过收音机盒通往副驾驶脚部空间
    ·支路A6穿过收音机盒铺设至左前方车门分离插头处

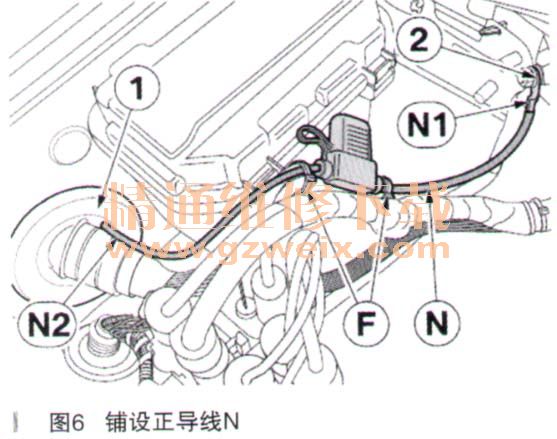

    如下，将正导线N从发动机舱铺设和连接至副驾驶脚部空间处（如图6所示）：

    ·使用φ8mm的钻头钻穿橡胶套管1
·将支路N1，环孔M6，拧在发动机舱内配电器Z4的安装地点2上
    ·将支路N2 、插塞接点，穿过橡胶套管1铺设在副驾驶脚部空间内
    ·用电缆连接器F，将正导线N固定在车身侧面的电缆束上
    ·密封橡胶套管

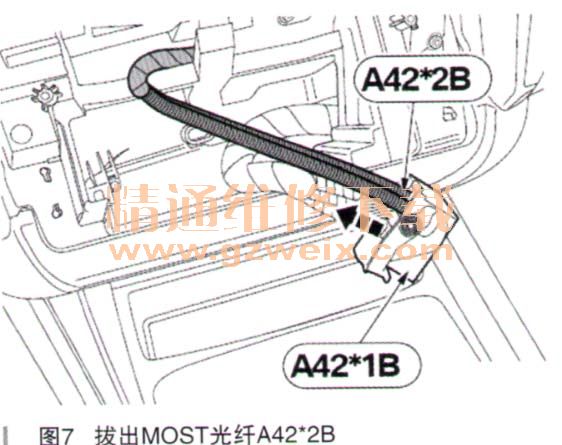

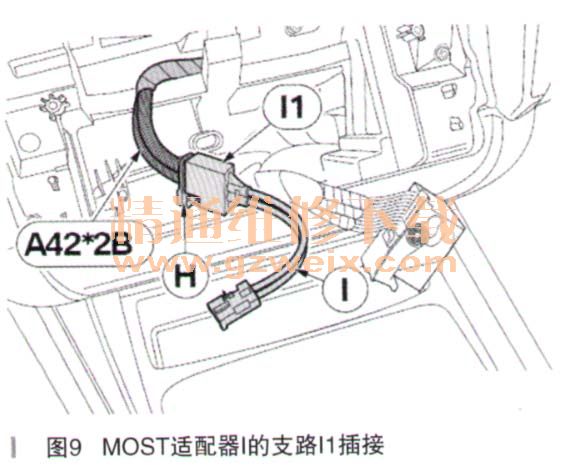

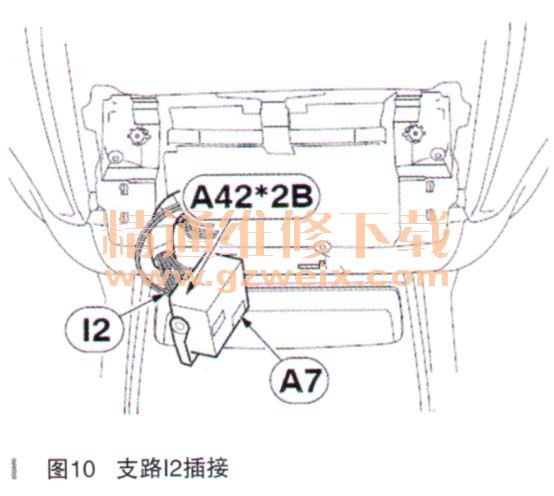

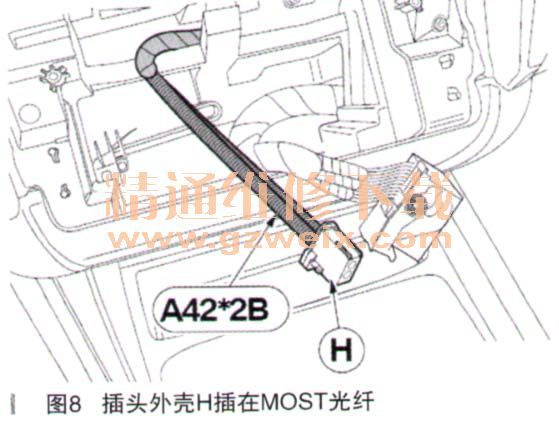

    仅限配备MOST光纤的车辆：将MOST光纤A42*2B从收音机插头A42* 1B中拔出，如图7所示。
