安装带支架的音频放大器C之前，需如下按型号设置开关1（如图13所示）：

   ·F20 LHD、F21 LHD、F22LHD（左舵）位置1
    ·F23 LHD位置2
     F20 RHD、F21 RHD、F22RHD（右舵）位置3
    ·F23 RHD位置4
    ·Fax LHD位置5
    ·F3x RHD位置6
    仅限LHD（左舵）车型：如图14所示，将带支架的音频放大器C安装在手套盒下方。首先，将带支架的音频放大器C挂在支架1上，接着推上支架2。

    仅限RHD（右舵）车型：将带支架的音频放大器C的挂钩1拆下，如图15所示。

    电缆绑带F不准盖住此安装点。

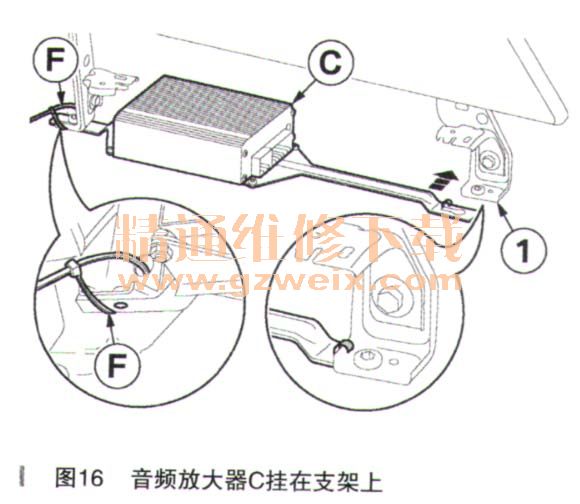

    首先，将带支架的音频放大器C挂在支架1上，然后用电缆绑带F固定，如图16所示。注意：在装配石’下方的仪表护板时，电缆绑带F的锁扣不能位于支架1和护板之间。

    适用于所有车型，如下将正导线N接入支路A1（如图17所示）：

    ·将支路A1的次级联锁装置1进行解锁
    ·将正电缆N的支路N2，插入支路A1的插脚1内
    ·将支路A1的次级联锁装置1锁上
    支路A1和A2连接带支架的音频放大器C。将支路A4、2极BL插孔外壳，绝缘并绑回，如图18所示。

    仅显示汽车右侧支路A5和A6在车门分离插头上的连接情况，汽车左侧的操作步骤类似。将支路A5铺设到右车门分离插头X5*1B上，并如下连接：
    ·将已有的2极sw插头，从插头X5*1B上拔下，绝缘并绑回
    ·将支路A5插入空出来的插槽中
    将支路A6铺设至左车门分离插
    ·将已有的2极SW插头，从插头X28*1B上拔下，绝缘并绑回
    ·将支路A6插入空出来的插t槽中
    仅限车型F21、F22、F23、F32、F33、F34和F36：将高音扩音器D置入内侧角形档板L和M中，并装上字样标识G，如图20所示。在车型F34的角型挡板L和M旁，在安装高音喇叭D之前，要移除现有的HIF1高音喇叭。



    仅限车型F20、F30、F31和F35：安装字样标识G之前，需去掉F30/F31车型车窗框盖板J和K上的Harman Kardon字样。将高频扩音器D置入车窗枢盖板J和K内，并安装字样标识G，如图21所示。
