2014款奥迪A3进取版加装自动大灯、离家回家和自动雨刮功能
来源:汽车维修技师  作者:佚名  2017-07-18 10:02:37


    三、雨量光线传感器的接线
    首先,接雨量光线传感器也不需改动原车线路,这里我们要的是加一个新的线束。雨量光线传感器的接线也很简单,它的接口本来就是3根针,买来的线束也是3条线,其中:
    ·1号针的线保险丝处取电,接的保险丝是SC8(位置详见保PIS-位置图)
    ·2号针接地
    ·3号针接到“中央电气系统(J519 )”上的T73c接口的28针脚,本来是挺麻烦的,但是我发现,这个针脚同时接着大灯开关的第1针脚,因此,我把这根线和大灯开关的线并联一下,这样就可以了,这样也不用破线

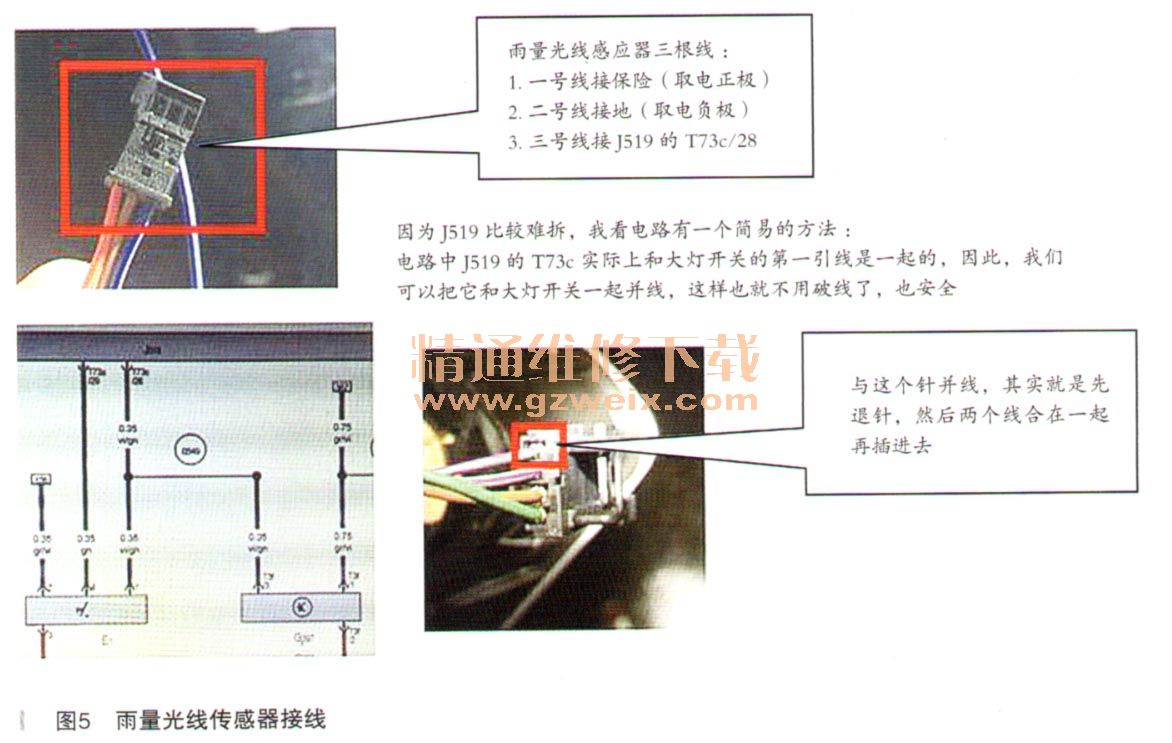

    雨量光线传感器的接线,如图5所示。

      四、硬件拆解安装步骤

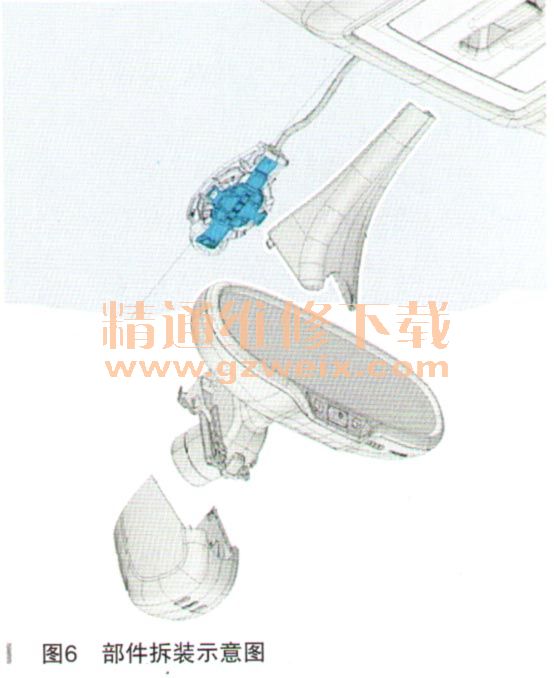

      总图如图6所示。

       第一步:
     (1)将车内后视镜向下摆动至限位,约25°。

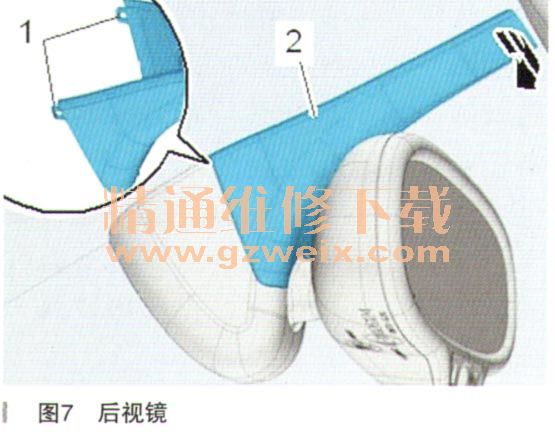

     (2)将盖板(如图7中2所示)后部向下拉(如图7中箭头所示),同时将卡止装置(如图7中1所示)用一个螺丝刀松脱。

     (3)摘下并取下后视镜镜座上的盖板。
    第二步:把后视镜拿下来。
     (1)将螺丝刀插入固定板和后视镜镜座之间。
     (2)将螺丝刀小心地围绕自的轴线旋转(如图8中箭头A所示),直至卡止凸耳从固定板上松开。

     (3)同时将后视镜镜座(如图8中1所示)逆时针方向(如图8中箭头B所示)旋转至限位位置(整体转)。
     (4)将车内后视镜从固定板上取下,脱开电插头(如图8中2所示)。
