宝马MINI加装辅助前照灯

来源：汽车维修技师作者：佚名 2017-09-21 08:46:58

仅限带SA 5A2或SA 5A4的车型：

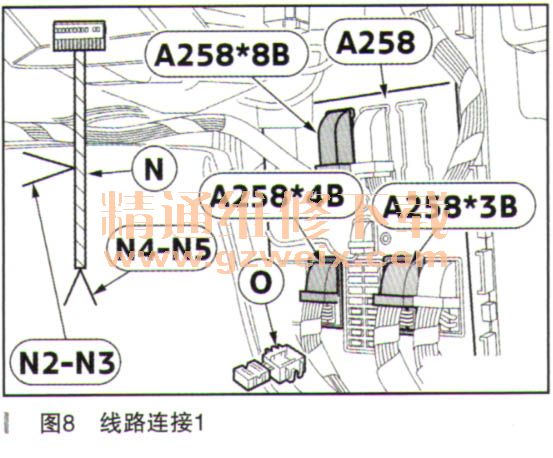

将电缆束接口N连在BDCA258处，如图8所示，将支路N2，电缆颜色BL，通过迷你连接器。连接到插头A258*8B插脚44引出的电缆上。将支路N3，电缆颜色GN，通过迷你连接器。连接到插头A258*8B插脚43引出的电缆上。将支路N4，电缆颜色RT，通过迷你连接器。连接到插头A258*4B插脚4（或者插头A258*3B插脚2）引出的电缆上。将支路N5，电缆颜色BR，通过迷你连接器。连接到插头A258*3B插脚24引出的电缆上。

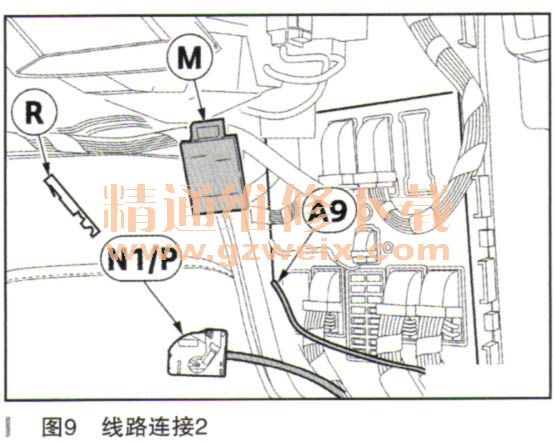

将插塞接点R卷在支路A9上，如图9所示。支路A9，电缆颜色GE/BL，接入插孔外壳N1的插脚60将盖罩Y推至支路N1上。将支路N1插在接口M上。将接口M固定在合适位置上。

    仅限F5x车型：

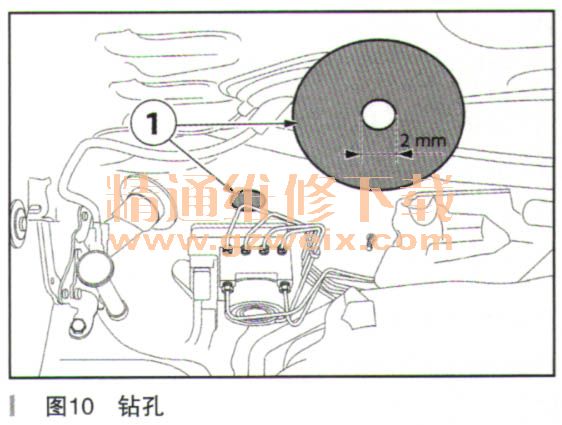

    拆下DSC单元后部橡胶套管①，并在中间用φ2mm钻头钻孔，如图10所示。

    将从副驾驶侧脚部空间引出的支路A1-A5铺设至发动机舱，并穿过橡胶套管①（使用牵拉工具），如图11所示。安装橡胶套管①，并使用车间惯用方法进行防水密封。为了保证良好的接地连接，除掉接地端Z10*12B的喷漆。RHD（右侧驾驶）车型需将支路A5拧在汽车蓄电池的负极连接上。将支路A5在接地端Z10*12B上拧紧。

    仅限F60车型：

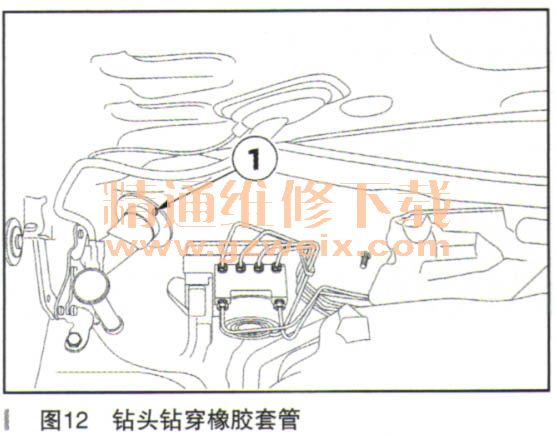

    注意，在钻孔时不要损伤到车身侧的电缆。使用4 4mm的钻头钻穿橡胶套管①，如图12所示。

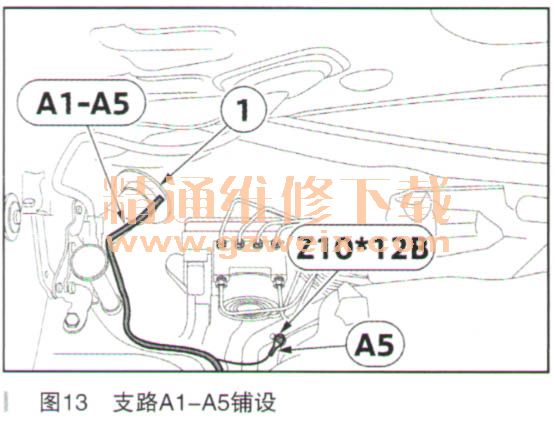

将从副驾驶侧脚部空间引出的支路A1-A5铺设至发动机舱，并穿过橡胶套管①（使用牵拉工具），如图13所示。安装橡胶套管①，并使用车问惯用方法进行防水密封。为了保证良好的接地连接，除掉接地端Z10*12B的喷漆。RHD（右侧驾驶）车型需将支路A5拧在汽车蓄电池的负极连接上。将支路A5在接地端Z10*12B上拧紧。

    所有车型：

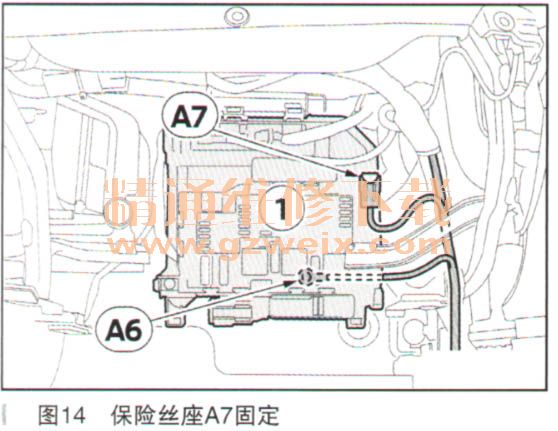

    将配电器①放到一旁，将支路A6在配电器①的旋紧夹上拧紧，用常见的电缆连接器，将保险丝座A7固定在配电器①的区域内，如图14所示。
