按如下方式铺设加装电缆束A（如图15所示）：

    仅限LHD车型：将支路Al-A2铺至左辅助前照灯。支路A3-A4铺至右辅助前照灯。
    仅限RHD车型：将支路A1-A2铺至右辅助前照灯。支路A3-A4铺至左辅助前照灯。
    适用于所有车型：用常见的电缆连接器①，将加装电缆束A固定在加固支撑②上。
    仅限F5x车型：

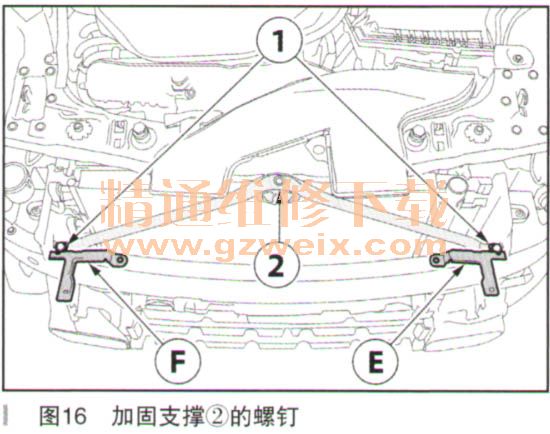

    拧下加固支撑②的螺钉①，安放辅助前照灯支架E和F，并用螺钉①拧上（不要拧紧），如图16所示。

    仅限F54车型：

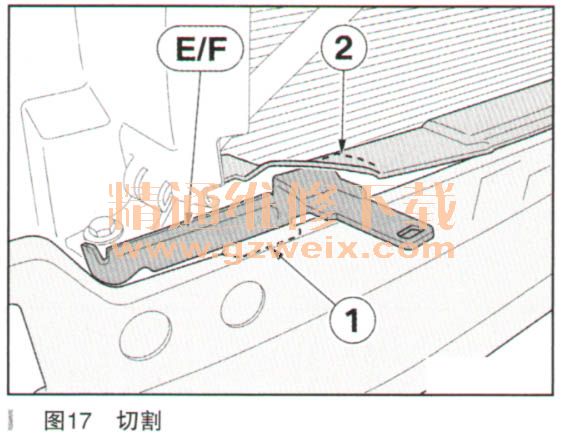

    仅显示汽车右侧的安装，汽车左侧的安装步骤类似。切割辅助前照灯支架F范围内的减震器①和进气口②，如图17所示。

    仅限F5x车型：

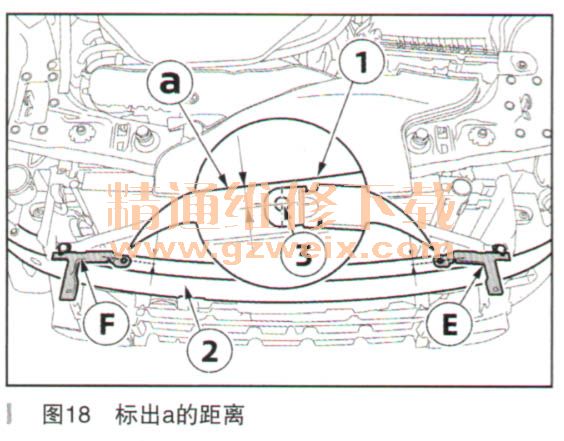

    尺寸a在F54车型上为11 mm、在F55/F56/F57车型上为13mm。从保险杠挡板支架②的边缘①起，标出a的距离，如图18所示。将辅助前照灯支架E和F推至标记线上方，并标出穿孔点③。拆卸辅助前照灯支架E和F。

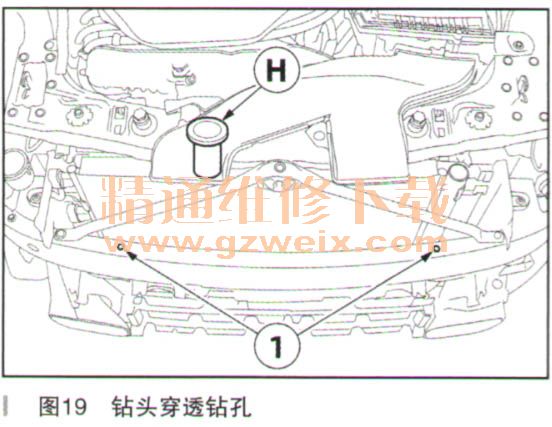

    使用φ9.1mm的钻头穿透钻孔①，将铆接螺母H插入到钻孔①中，如图19所示。

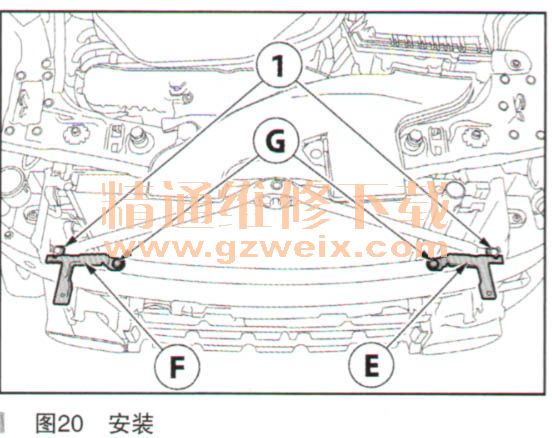

    将辅助前照灯支架E和F用扁头螺栓C7和原厂螺钉①拧好，如图20所示。

仅限F60车型：

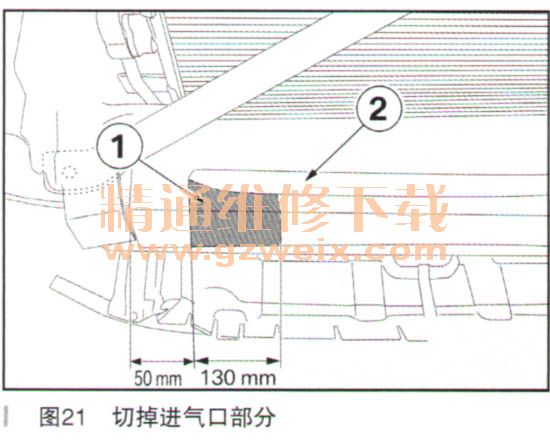

仅显示汽车右侧的安装，汽车左侧的安装步骤类似，根据标注尺寸切掉进气口①，直至塑料②处，如图21所示。

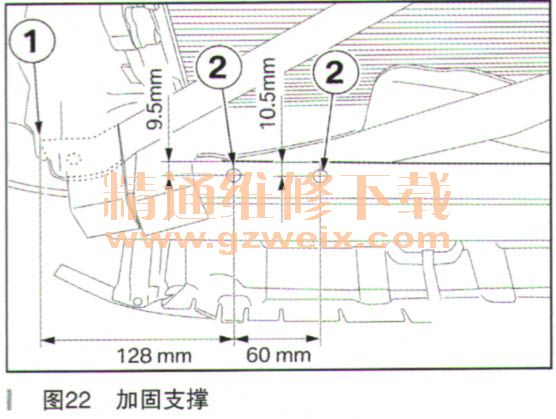

    根据标注尺寸，在加固支撑①最外侧角末端在前保险杠挡板支架上标出穿孔点②并冲眼，使用φ 9.1mm的钻头穿透钻孔②，如图22所示。
