宝马MINI加装辅助前照灯

来源：汽车维修技师作者：佚名 2017-09-21 08:46:58

所有车型：

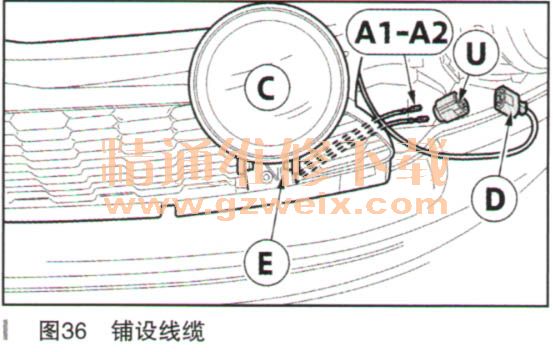

该工作步骤需要他人辅助。将辅助前照灯C保持在辅助前照灯E的支架上，但不固定。将辅助前照灯E支架下方的支路A1-A2穿过保险杠挡板前格栅，铺设至插孔外壳U、如图36所示。

    如下，将支路A1-A2接入插孔外壳U：
    ·支路A1，电缆颜色BURT，接入插脚1
    ·支路A2，电缆颜色为BR，接入插肚p2
    如下，将辅助前照灯C引出的导线接入销钉外壳D：
    ·电缆WSW，接入插脚1
    ·电缆BR接入插脚2

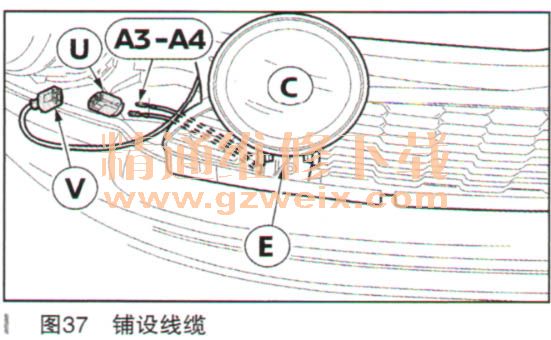

    该工作步骤需要他人辅助。将辅助前照灯C保持在辅助前照灯E的支架上，但不固定。将辅助前照灯E支架下方的支路A3-A4穿过保险杠挡板前格栅，铺设至插孔外壳U，如图37所示。

    如下，将支路A.3-A4接入插孔外壳U:
    ·支路A3，电缆颜色BL/WS，接入插脚1
    ·支路A4，电缆颜色BR，接入插脚2
    如下，将辅助前照灯C引出的导线接入销钉外壳D：
    ·电缆BR接入插脚2

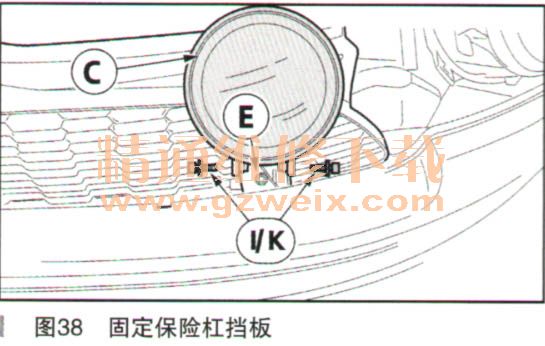

    螺栓K的拧紧扭矩为12N·m。固定保险杠挡板。将辅助前照灯C插到辅助前照灯E的支架上，用弹簧垫片I和螺钉K拧好，如图38所示。
