宝马3系加装车身改装灯
来源:汽车维修技师  作者:佚名  2018-03-30 17:24:08



    加装套件编号:61 12 2 410 220车身改装灯加装电缆套件。
    1.部件一览图
    车身改装灯部件如图1所示。

    2.准备工作
    断开蓄电池的负极连接。
    必须提前拆卸下列构件:
    ·汽车后门护板
    ·行李舱右侧轮舱挡板
    ·左侧板尾灯(将不再需要)
    ·右侧板尾灯(将不再需要)
    ·左侧汽车后门尾灯(将不再需要)
    ·右侧汽车后门尾灯(将不再需要)
    3.加装电缆套件连接一览图
    车身改装灯部件加装电缆套件连接如图2所示,连接电缆说明如表所示。



    4.安装和布线示意图
    安装和布线示意图如图3所示。

    5.加装车身改装灯
    将所有导线从车辆左侧汽车后门尾灯插头E60*1B中拔出,并且插入插孔外壳A1中(如图4所示):

    ·将导线从插脚1中拔出,电缆颜色SW/VI,插入插脚6
    ·将导线从插脚2中拔出,电缆颜色BR,插入插脚3
    ·将导线从插脚3中拔出,电缆颜色GE/SW,插入插脚4
    ·将导线从插脚4中拔出,电缆颜色GN/GE,插入插脚5
    汽车侧的4极SW插孔外壳将不再需要。

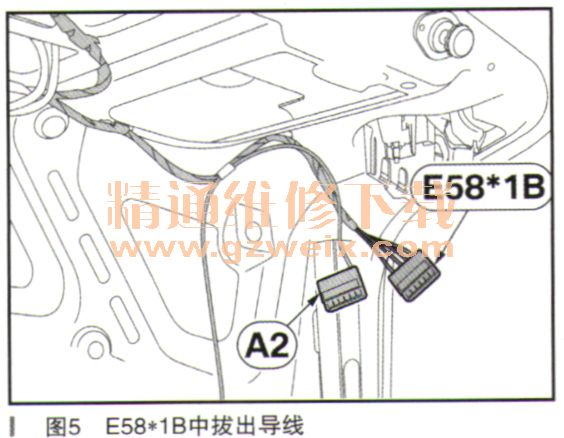

    将所有导线从车辆右侧汽车后门尾灯插头E58*1B中拔出,并且插入插孔外壳A2中(如图5所示):

    ·将导线从插脚1中拔出,电缆颜色GN/RT,插入插脚5
    ·将导线从插脚2中拔出,电缆颜色BR,插入插脚3
    ·将导线从插脚3中拔出,电缆颜色GE/VI,插入插脚4
    ·将导线从插脚4中拔出,电缆颜色SW/BL,插入插脚6
    汽车侧的4极SW插孔外壳将不再需要。
    如有需要,按照车间惯用的方法,在遵守宝马电缆束操作章程的前提下将F31车型的导线延长并铺设至REM A174的安装地点。铺设支路A3-A4至控制设备REM A174的安装位置。将加装电缆套件A用电缆绑带F固定在汽车侧的电缆束上。如图6所示。

    如下所述,将支路A3-A4接入控制设备REM A174 26极WS插孔外壳插头A174* 13B中(如图7所示):

    ·支路A3,电缆颜色BL,接入插脚5
    ·支路A4,电缆颜色GN,接入插脚13

[1] [2]  下一页
