如下重插车辆左侧侧板尾灯插头E62*1B上的导线（如图8所示）：

   ·将导线从插脚1中拔出，电缆颜色SW/GE，插入插脚2
    ·将导线从插脚2中拔出，电缆颜色SW/WS，插入插脚1
    ·将导线从插脚5中拔出，电缆颜色GR/VI，插入插脚4

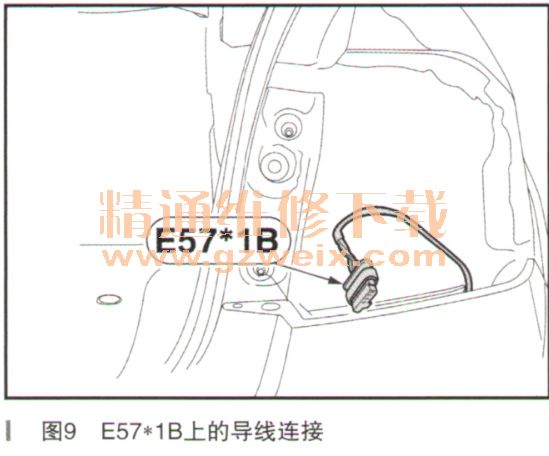

     如下重插车辆右侧侧板尾灯插头E57*1B上的导线（如图9所示）：

    ·将导线从插脚1中拔出，电缆颜色SW/BL，插入插脚2
    ·将导线从插脚2中拔出，电缆颜色SW/GR，插入插脚1
    ·将导线从插脚5中拔出，电缆颜色GR/ GE，插入插脚4

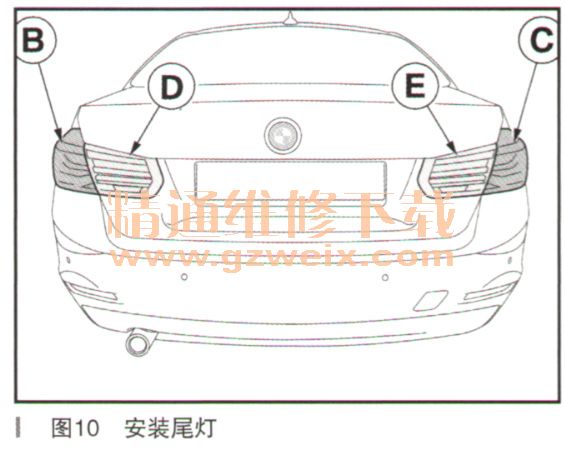

    将尾灯插入侧板B和C并安装。将尾灯插入汽车后门D和E并安装，如图10所示。

    6．结尾工作和编码
    加装系统与编程和编码有关。
    ·根据ISTA 51 49……安装左侧排水槽挡板G和右侧排水槽挡板H
    ·导线连接汽车蓄电池接线柱
    ·将蓄电池充电器连接在车身上
    ·将车辆与ISTA工厂系统相连
    ·调出ISTA/P汽车编程程序
    ·使用ISTA/P进行操作时请注意ISTA/P应用文献资料中的提示信息
    ·加装“LCI尾灯”，通过路径“更换装备”选择并执行制定的方案措施
    ·借助ISTA系统进行汽车测试，注意故障存储器的记录，必要时进行操作
    ·执行功能测试
    ·按照图示即可完成汽车组装
    7．电路图

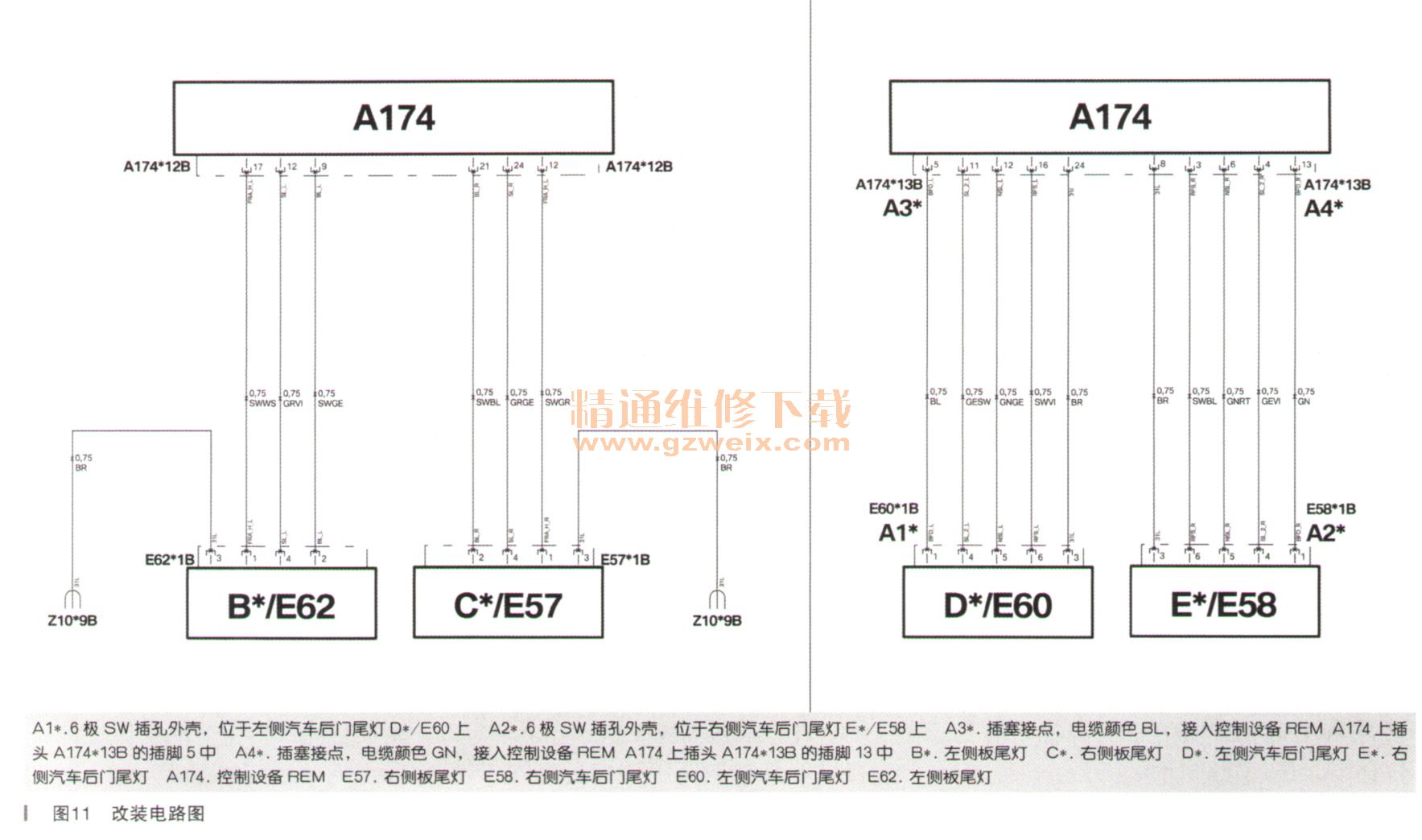

    改装电路图如图11所示。
