新款奔驰E200加装CD驱动器
来源:汽车维修技师  作者:佚名  2018-05-19 11:42:33



    加装说明:由于在2016年新上市的新款奔驰E级中,全系取消了CD驱动器。有车主询问是否可以加装奔驰CD驱动器(如图1所示),因为有市场需求,所以在此和大家分享一下新款奔驰E200加装CD驱动器的方法和步骤。此文档同样适用于以下型号:213.0##(213.088/089除外)1#,213.2##(213.288/289除外)1#(仅供参考)。

    加装步骤总体来说分为拆卸和安装。
    1.拆卸
      (1)拆下香氛喷雾发生器,对于车型213.0/2,装配空气质量组件代码(P21)的车辆。
拆下乘客侧仪表板下方镶板,断开手套箱上的电气连接器并露出电线束,断开电气连接器,将软管从香氛喷雾装置发生器(N59)上分开,拆下香水瓶,如图2所示将适当的工具插入切口中,取下掣子爪。拆下香氛喷雾装置发生器(N59)。

      (2)拆下手套箱。
    由于拆下手套箱的图片描述较为详细,在此不再赘述,如图3所示。

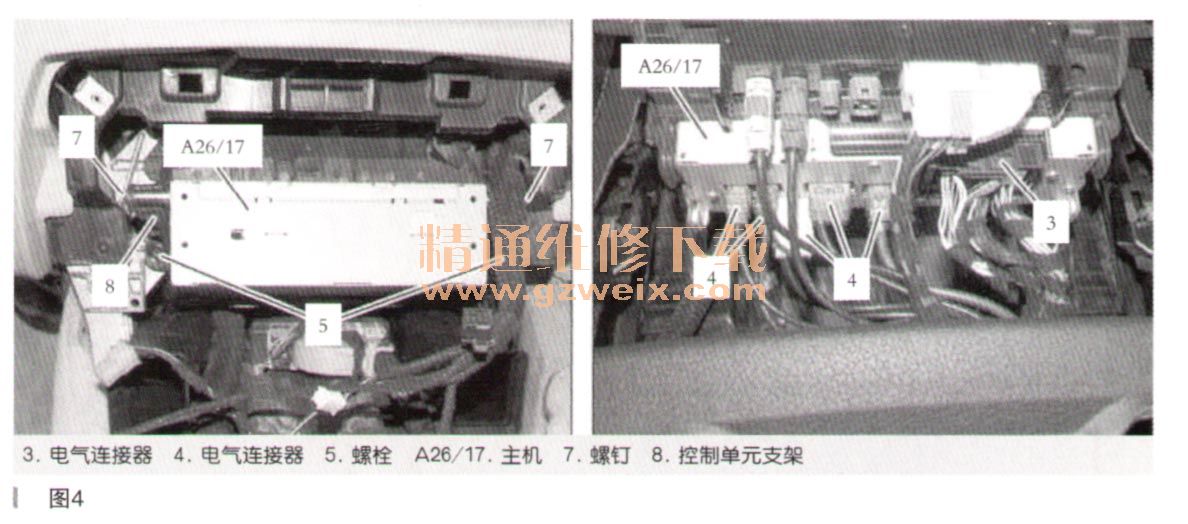

      (3)拆下主机,如图4所示。

    关闭点火开关,并将遥控钥匙存放在发射范围之外(草少2m),拆下中央控制台上的护盖,拆下中央控制台,拆下螺钉/螺栓。拆下控制单元支架使其离设备安装槽足够远,从而能操作主机(A26/17)背后的电气连接器(3, 4)。分离电气连接器(3, 4),拆下螺钉/螺栓,拆下主机(A26/17)。
      (4)将HEERMES控制单元从底座上分离,然后在管路连接的情况下将其放到一旁。

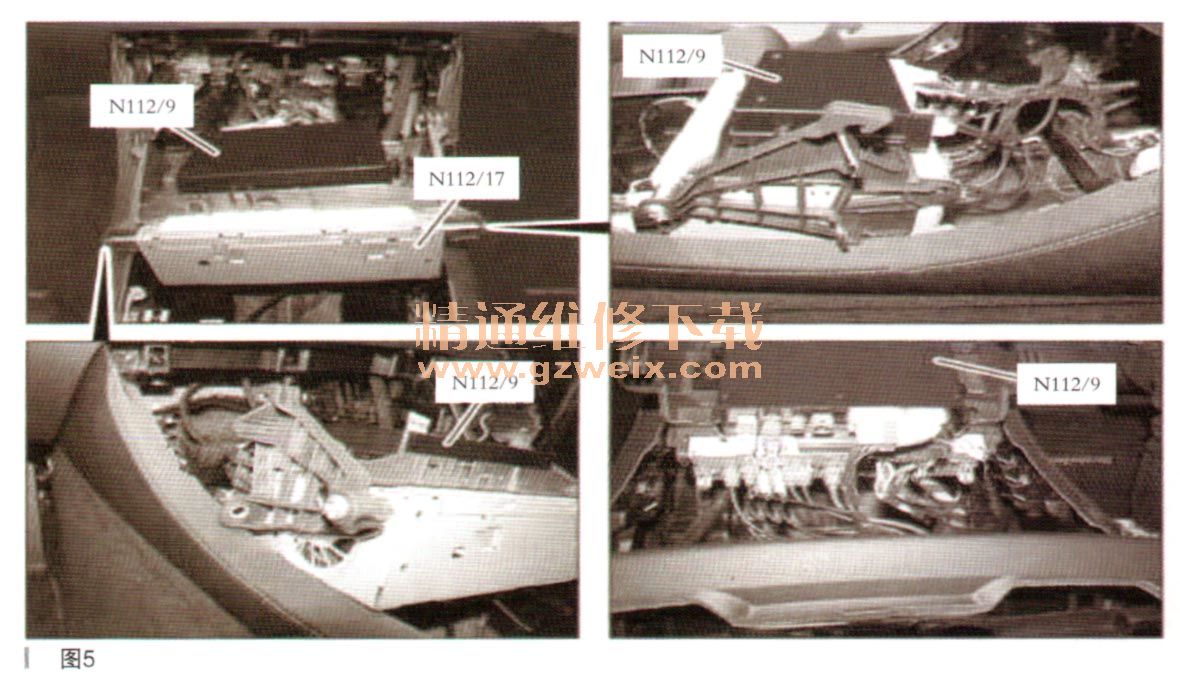

    N112/9即为HERMES控制单元,如图5所示。

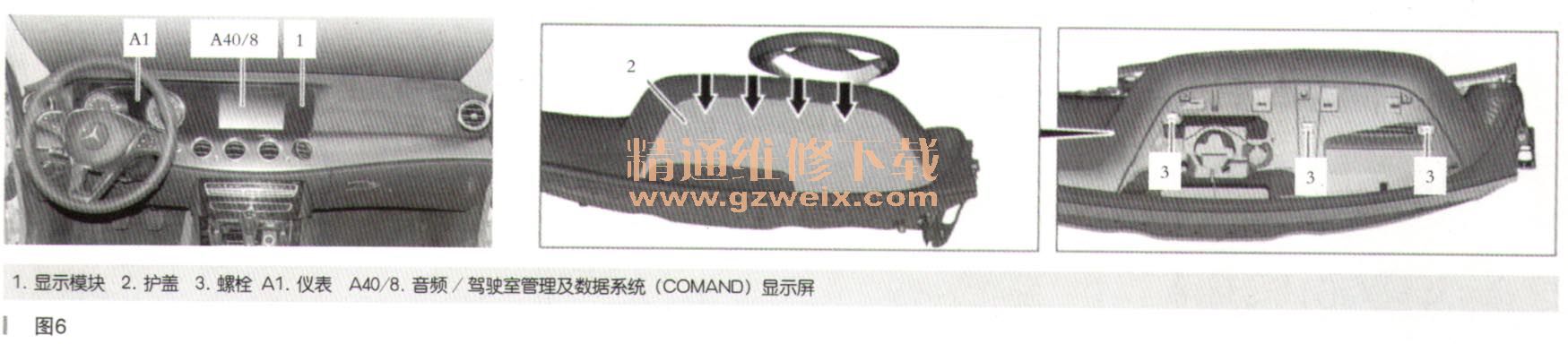

      (5)拆下驾驶室管理及数据系统(COMAND)显示屏(如图6所示)。

    由于新款E级车驾驶室管理及数据系统(COMAND)显示屏和仪表AI一体,需要一起拆下。
    将力一向盘完全向下向后移动,将拆卡器滑动至仪表板和护盖之间(如图6箭头所示),然后松开并拆下护盖,拆下螺栓。使用合适的工具稍稍抬起螺栓的固定卡,然后尽可能使显示模块从仪表板中倾斜出来,以够到电气连接器。断开电气连接器,拆下显示屏模块。
      (6)拆下驾驶员侧仪表板的底部镶板。
    由于拆下驾驶员侧仪表板的底部镶板的图片描述较为详细,在此不再赘述,如图7所示。
