（7）分离驾驶员侧保险丝和继电器模块（K40/6），以便能够到保险丝204（K40/6f'204）。
    拆下驾驶员侧仪表板护盖。从掣子（1）上松开，然后拆下驾驶员侧保险丝和继电器模（K40/6），如图8所示。

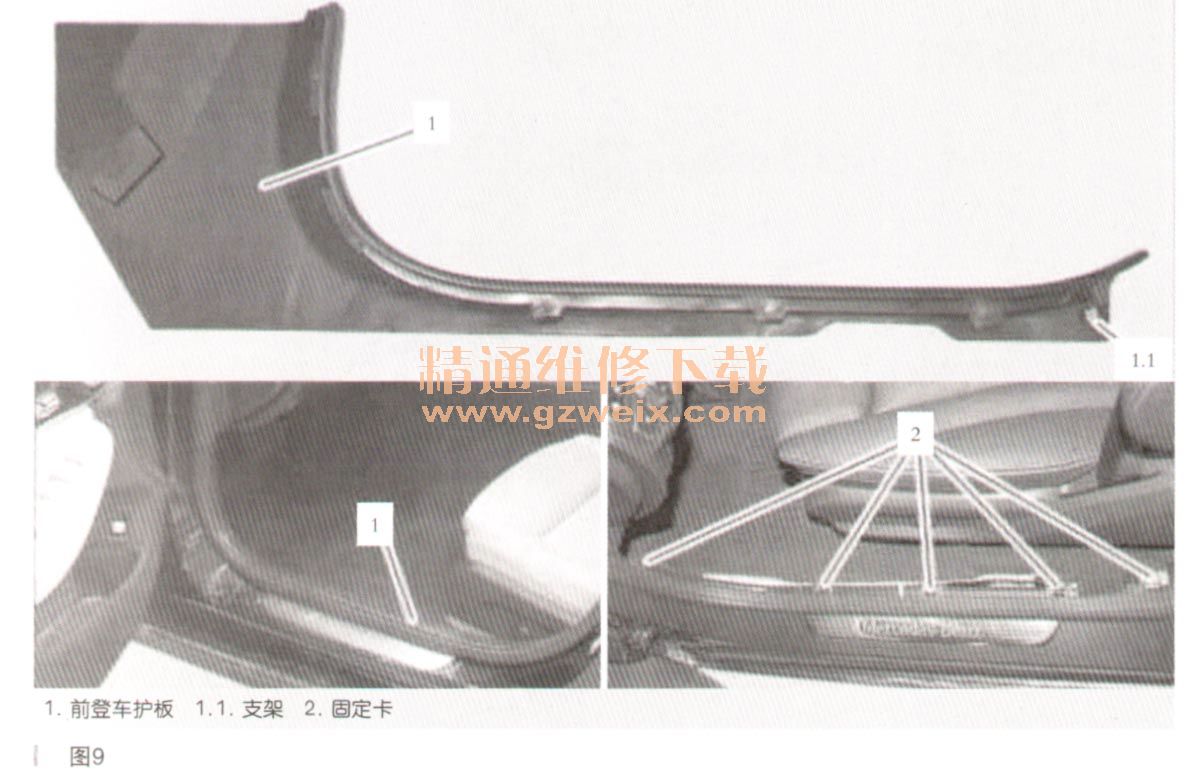

      （8）拆下驾驶员侧登车口板，如图9所示。

    安装：
      （1）制作CD驱动器底座钻模。

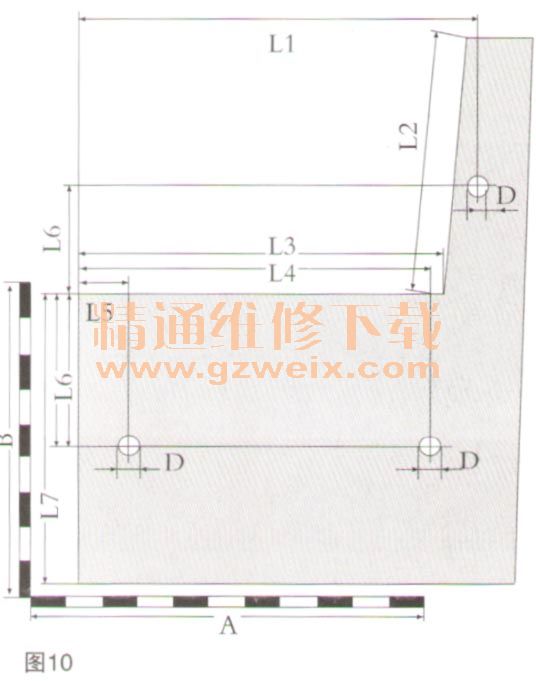

    先打印钻模图纸。检查尺寸A和B。如果尺寸不正确，则必须使用复印机放大或缩小对应的钻模。若有必要，可制作规定尺寸的新钻模，切割出钻模（如图10所示）。

    钻模：
      A＝150 mm；B＝120 mm；L1＝152mm；L2＝98mm；L3＝139mm；L4＝134 mm ；L5＝19mm；L6=41．5mm；L7=111 mm；L8=59.5mm；L9=58.5mm；D直径＝7mm。
      （2）制作CD驱动器钻合膜切割模板。

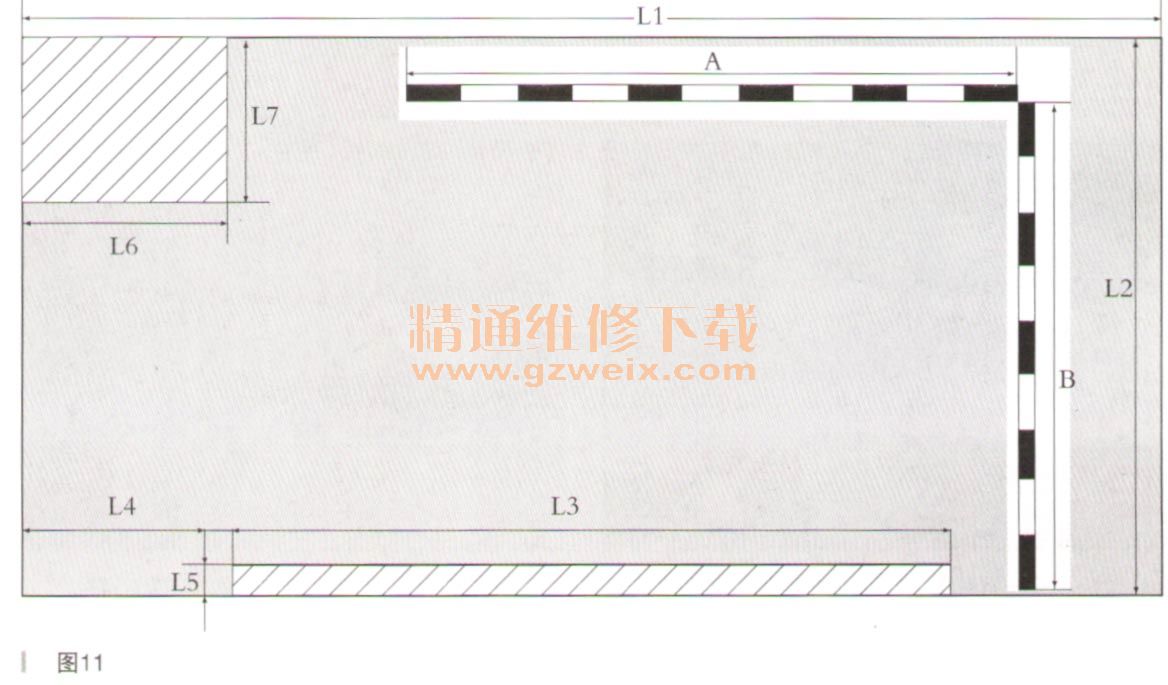

    先扣．印钻模图纸。检查尺寸A和B。如果尺寸不正确，则必须使用复印机放大或缩小对应的钻模。若有必要，可制作规定尺寸的新钻模。切割出钻模，如图11所示。

    钻模：
      A＝150 mm；B＝120 mmL1=280 mm；L2＝138mm；L3＝176 mmL4=52 mm；L5＝7mm；L6＝50mm；L7=40mm。
    （3）使用切割模板切割出蛋f合膜。
      （4）准备手套箱外壳以安装CD驱动器。
    将吸收纤维布（2）挂在手套箱外壳（1）上。稍后会将吸收纤维布（2）安装到手套箱（1）上。拆下上部开口上的顶部滤网（3）。滤网上有孔，可以用市售螺丝刀拆卸，如图12所示。

    将钻模（4）放在手套箱（1）上侧，使其与边缘（如图13箭头所示）对齐，并固定到位。确保正确调节钻模（4），标记要钻的孔。确保正确调节钻模（4），使用一个直径7mm的钻头钻制3个孔。使用市售的无线电动螺丝刀，清除钻屑。
