（5）准备安装CD驱动器底座。

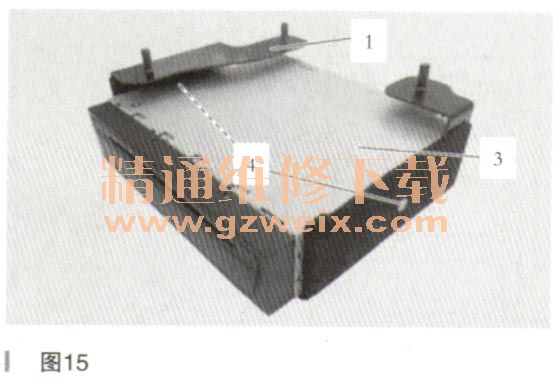

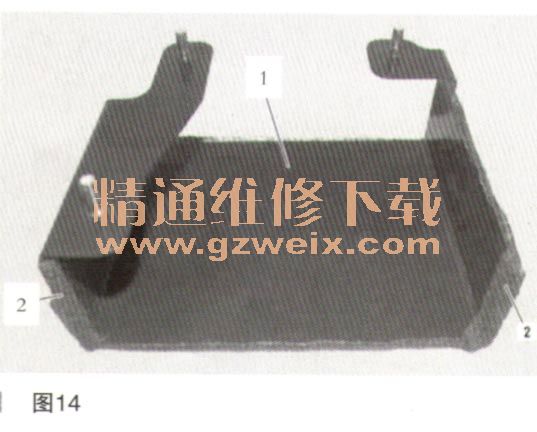

    拆下豁合膜（2）的防护箔，将CD驱动器支架（1）放在戮合膜（2）上。折叠豁合膜（2）的突出区域，并粘到CD驱动器支架（1）上。使用螺丝刀穿过左右两侧的被覆盖的孔。将CD驱动器（3）插入CD驱动器支架（1）中。使用螺钉砂蔚除（4）将CD驱动器（3）安装至CD驱动器支架（1）中。确保其正确落座和固定，如图14、图15所示。

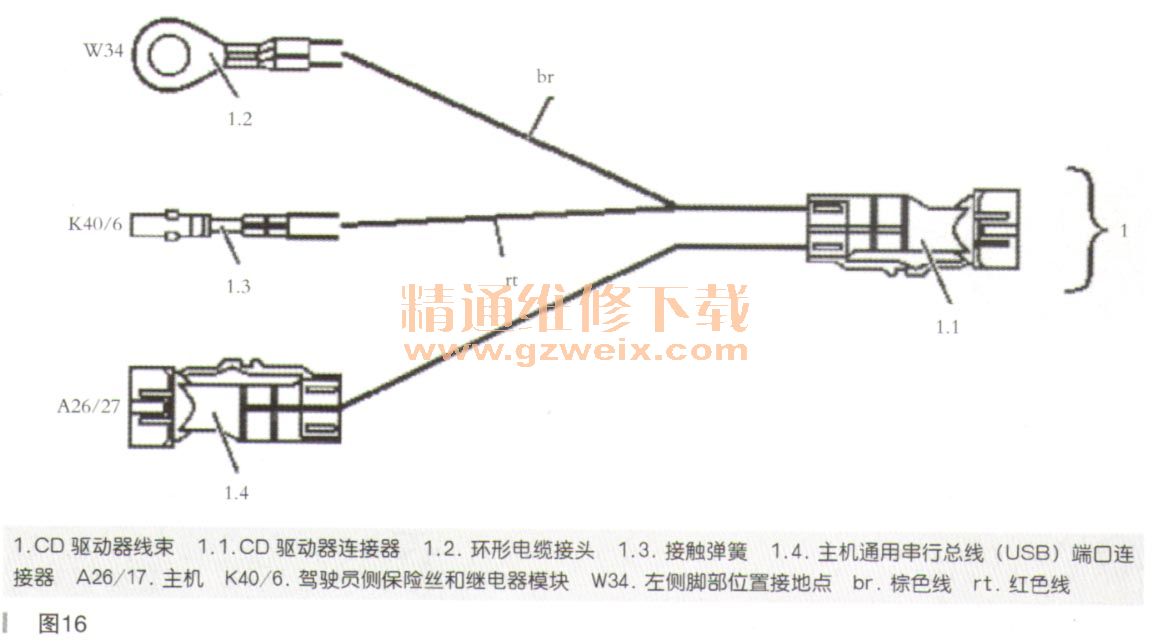

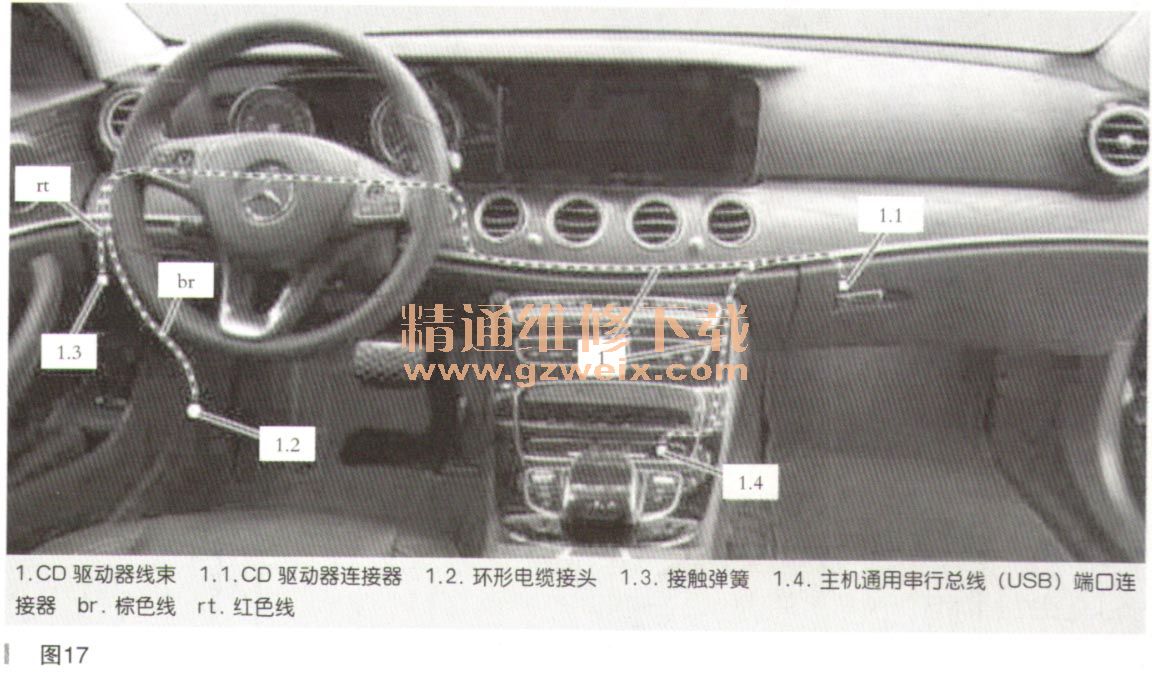

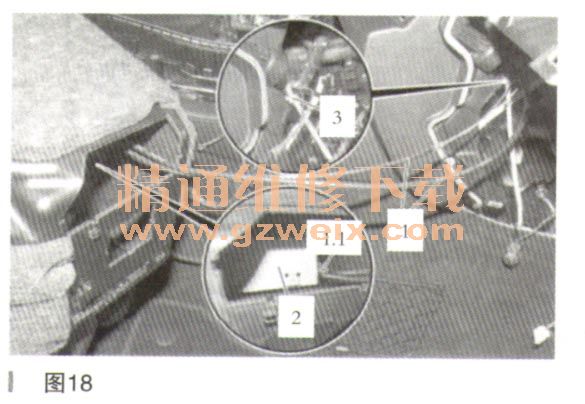

（6）加装CD驱动器线束，连接左侧脚部位置接地点，如图16～图18所示。





    将CD驱动器线束从中央控制台铺设至手套箱。注意所需延伸长度约为400mm。使用电缆扎带将CD驱动器线束固定至中央控制台后的车辆线束。稍后会将CD驱动器接头与CD驱动器连接。

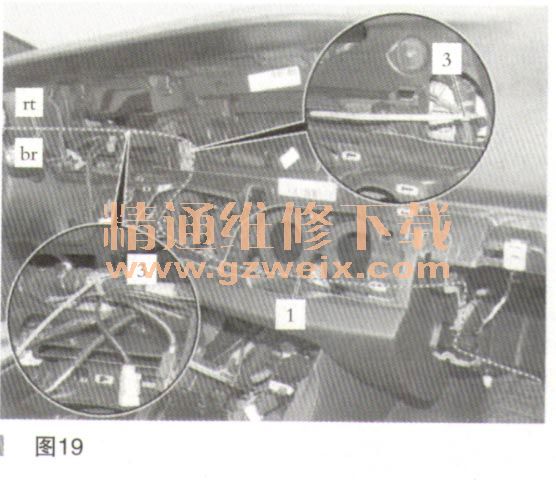

    将CD驱动器线束的棕色线和红色线沿着仪表盘后的车辆线束铺设至左侧A柱。使用电缆扎带将棕色线和红色线固定至车辆线束，如图19所示。

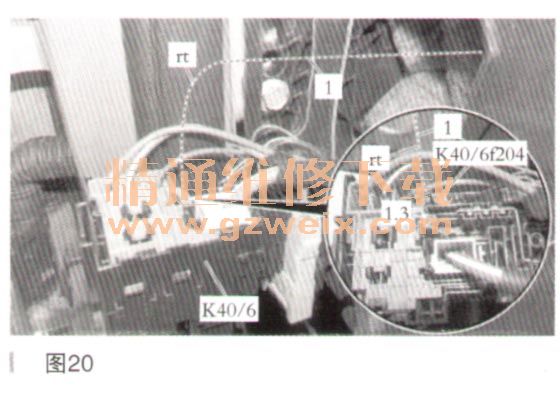

    将CD驱动器线束（1）的红色线（rt）铺设到驾驶员侧保1丝和继电器模块（K40/6）。将红色线（rt）的接角蛇单簧（1.3）安装在保险丝204（ K40/6f204）的空腔1中。使用电缆扎带（3）将红色线（rt）固定到车辆线束上。回接多余的线路，如图20所示。

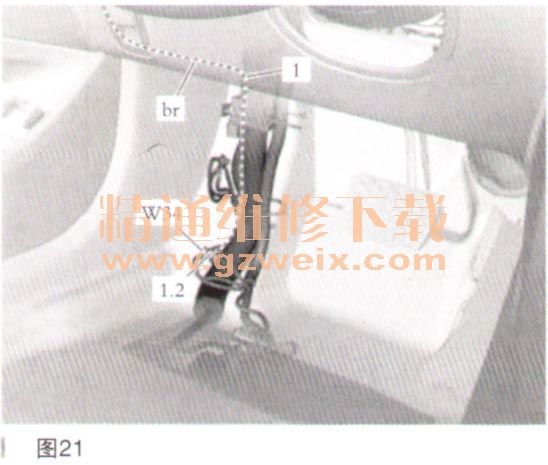

    将ME-动器线束（1）的棕色线（hr）沿着左侧A柱处的车辆线束铺设至左侧脚部位置接地点（W34）。将CD驱动器线束（1）的棕色线（br）连接至左侧脚部位置接地点（W34）。使用电缆扎带将棕色线（ br）固定至车辆线束。回接多余的线路，如图21所示。

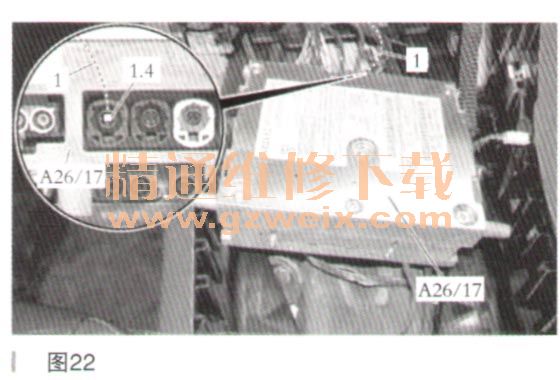

    将CD驱动器线束（1）铺设至主机（A26/17）。将CD驱动器线束（1）的主机通用串行总线（USB）端口连接器（1.4）连接至主机（A26/17）。主机（A26/17）的插槽上标记有USB3，如图22所示。

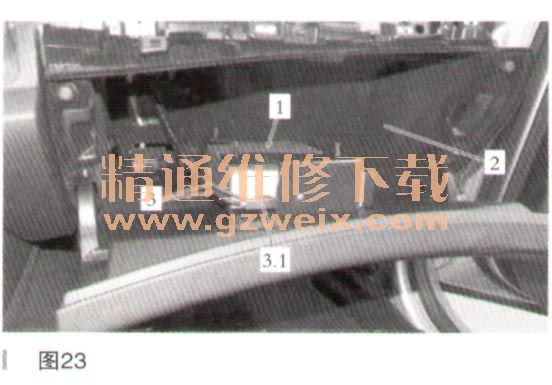

      （7）在手套箱中加装CD驱动器（1），如图23所示。
