将带支架的CD驱动器（1）放入手套箱（2）中。将CD驱动器线束（3）的连接器（3.1）连接至带支架CD驱动器（1）。
    将带支架的CD驱动器（1）的螺纹销穿过手套箱（2）中的孔，并用自锁螺母（4）固定，如图24所示。

    将吸收纤维布（5）挂在手套箱外壳（2）上，如图25所示。

      （8）按照拆装相反的顺序，安装带CD驱动器的手套箱。

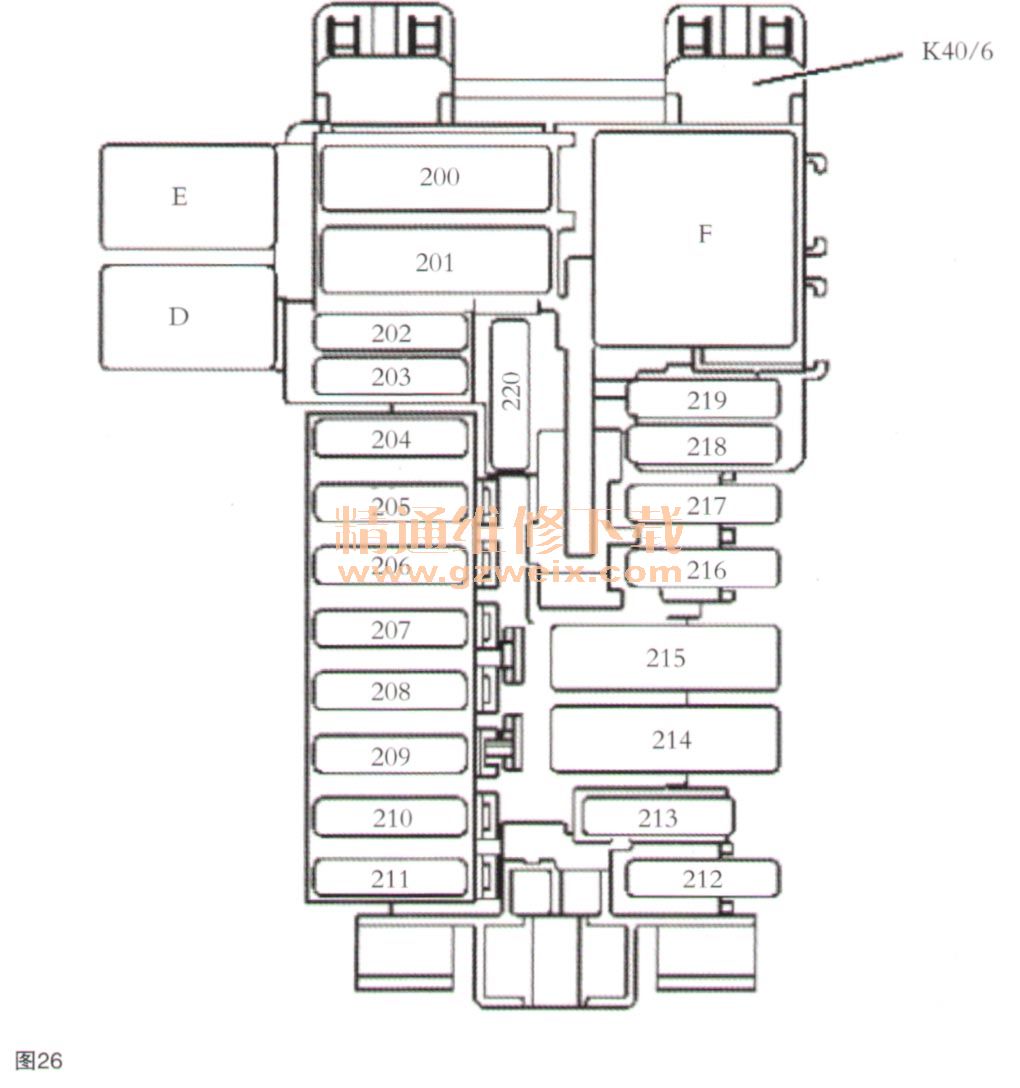

     （9）将一只5A保险丝插入驾驶员侧保险丝和继电器模块（K40/6）的f204插槽，如图26所示。

      （10）安装剩余零件。
      （11）代码320（单碟CD驱动器预留装置）写入到主机中。
      （12）检验所有部件安装是否到位，执行功能测试，查看CD是否工作正常。以上就是加装的所有步骤。如有不妥之处，欢迎各位汽车界大师批评指正。

相关资料：2017年4月奔驰维修系统WIS
