18．加装后视摄像头（B84/3）线束。
    （1）将红色／白色线（RD/WH）从蓝色保险丝架（1.2）上拆下，如图6～图9所示。







    （2）记下黑色4针连接器（1.4）的触点腔分配。黑色4针连接器（1.4）的触点腔标有标签。
    （3）习各红色线（RD）、蓝色线（BU）、黄色／绿色线（YE/GN）和棕色线（BN）从4针连接器（1.4）上拆下，如图10所示。

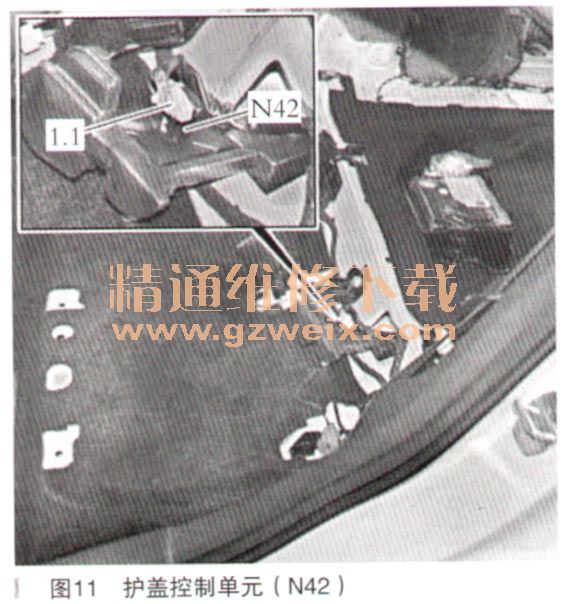

    （4）将白色18针连接器（1.1）连接到护盖控制单元（N42）上。稍后将护盖控制单元（N42）插入支架，该支架安装在后排长座椅下的横梁上，如图11所示。

    （5）沿现有线束将摄像头护盖控制单元线束（1）从掇像头护盖控制单元（N42）铺设至左后车门槛（如图12所示），并使用电缆扎带固定就位。

（6）沿现有线束将棕色绞线（BN）和棕色／红色线（BN/RD）、红色／白色线（RD/WH）和棕色／自色线（BN/WH）经电缆管道铺设至B柱，并使用电缆扎带固定就位。
