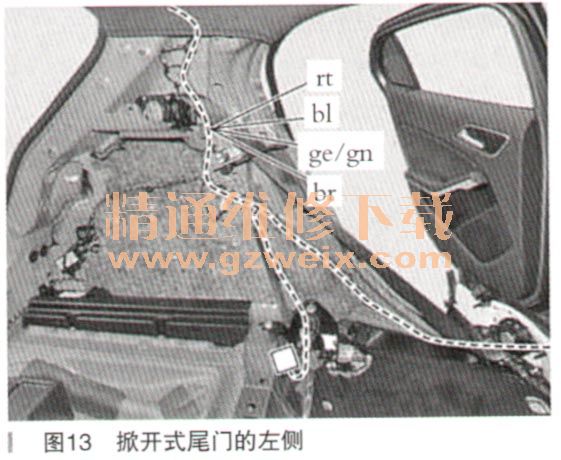

（7）沿现有线束将红色线（RD）、蓝色线（BU）、黄色／绿色线（YE/GN）和棕色线（BN）经车顶内衬铺设至掀开式尾门的左侧（如图13所示）电缆孔，并使用电缆扎带固定就位。

    （8）将红色线（RD）、蓝色线（BU）、黄色／绿色线（YE/GN）和棕色线（BN）引入左侧电缆孔（3）。

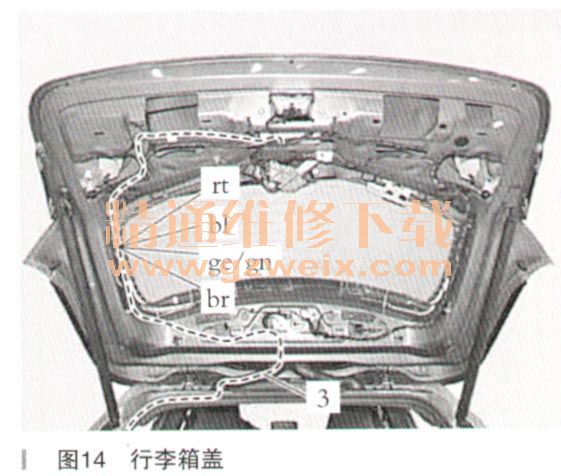

    （9）沿现有线束将红色线（RD）、蓝色线（BU）、黄色／绿色线（YE/GN）和棕色线（BN）铺设至后部摄像头护盖电机的安装位置，并使用电缆扎带固定就位。后部摄像头护盖电机位于行李箱盖（如图14所示）拉手嵌条中。

    （10）重新将红色线（RD）、蓝色线（BU）、黄色／绿色线（YE/GN）和棕色线（BN）安装至黑色4针连接器（1.4）上，如图10所示。
    （11）将黑色4针连接器（1.4）连接到后部摄像头护盖电机上。

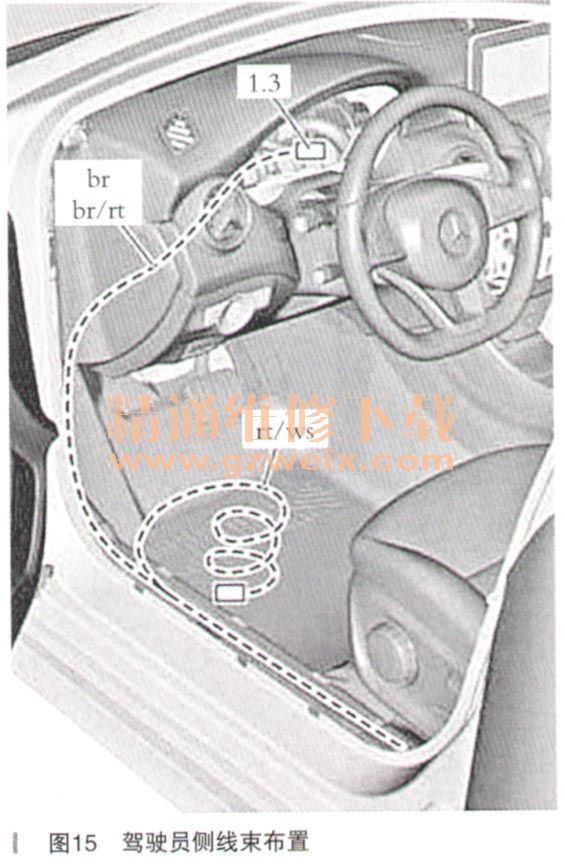

    （12）沿现有线束将棕色绞线（BN）和棕色／红色线（BN/RD）、红色／白色线（RD/WH）和棕色／白色线从B柱经电缆管道铺设至驾驶员脚部位置，如图15所示，并使用电缆扎带固定就位。

    （13）将棕色绞线（BN）和棕色／红色线（BN/RD）铺设至电位分配器车内控制器区域网络（CAN）（控制器区域网络总线B级（CAN B））的电气连接器，并使用电缆扎带固定就位。车内控制器区域网络（CAN）（控制器区域网络总线B级电位分配器电气连接器位于仪表后方。
    （14）将棕色绞线（BN）的黑色2针连接器和棕色／红色线（BN/RD）连接到车内控制器区域网络（CAN）（控制器区域网络总线B级）电位分配器电气连接器（X30/32）上。
    （15）在电缆接头后约100m处剪断棕色／白色线（BN/WH）。
    （16）使用市售棕色／白色线（BN/WH1）和电位分配器（4）延长棕色／白色线（BN/WH）约4（X.）rnm。
    （17）抬起地板覆盖层（5）直至可以触摸到左侧脚部位界接地点（W15/2）。

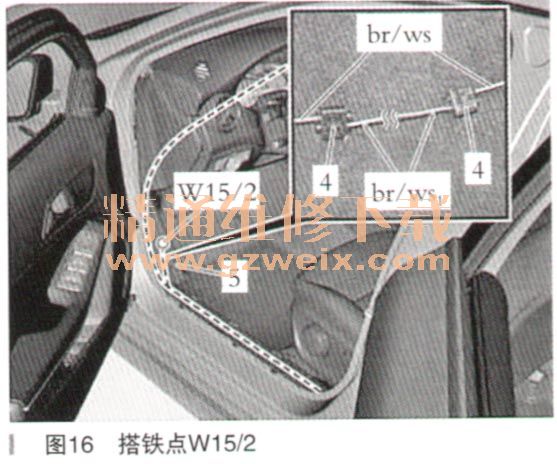

    （18）将棕色／白色线（BN/WH）铺设到左侧脚部位舌接地点（W15/2）并连接，如图16所示。

    （19）沿现有线束和收音机（A2）或驾驶室管理及数据系统（COMAND）控制单元（A40/3）后方将红色／白色线（R17/VVH）铺设至车内保险丝盒（F34），并使用电缆扎带固定就位。
    （20）将嫉奋保险丝架（1.2）从车内保险丝盒（F34）上拔开。如果蓝色保险丝架（1.2）安装在车内保险丝盒（F34）上。
    （21）如果蓝色保险丝架（1.2）安装在车内保险丝盒（ F34）上。将红色／自色线（RD/WH）安装到监色保险丝架（1.2）的触点腔“2”中。蓝色保险丝架（1.2）的触点腔“2”带有标签。如果蓝色保险丝架（1.2）未安装在车内保险丝盒（F34）中。将红色／白色线（RD）／VVH）重新安装到蓝色保险丝架（1.2）的触点腔“2”中。
    （22）将蓝色保险丝架（1.2）安装到车内保险丝盒（F34）上。
    （23）将额定电流7.5A的保险丝插入蓝色保险丝架（1.2）的触点腔“2"的插槽中。
    （24）将黑色线从后视摄像头线束的白色12针连接器上拆下。
    （25）将白色8针连接器嵌件从后视摄像头线束的白色12针连接器上拆下。

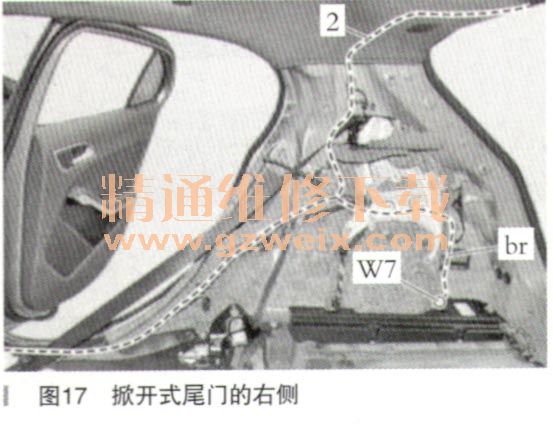

    （26）沿现有线束将后视摄像头线束（2）经车顶内衬铺设至掀开式尾门的右侧电缆孔，如图17所示，并使用电缆扎带固定就位。

    （27）沿现有线束将棕色线（BN）铺设至行李箱右侧轮罩接地点（W7），使用电缆扎带固定就位并连接。
    （28）将后视摄像头线束（2）引入右侧电缆孔（5）。
    （29）沿现有线束将后视摄像头线束（2）铺设至后视摄像头，并使用电缆才滞固定就位。
    （30）将黑色线安装到后视摄像头线束的白色12针连接器上。
    （31）将白色8针连接器嵌件安装到后视摄像头线束的白色12针连接器上。后视摄像头位于行李箱盖拉手嵌条中。
