（32）将后视摄像头线束的白色12针连接器连接到后视摄像头的白色12针插头上。
    （33）将黑色线（BK）、红色／粉色线（RD/PK）以及蓝色绞线（BU）和蓝色／白色线（BU/WH）通过电缆管道铺设至B柱。
    （34）沿着现有乡歇各将黑色线（BK）、红色／粉色线（RD/PK）以及蓝色绞线（BU）和蓝色／白色线（BU/WH）通过电缆管道从B柱铺设至车内保险丝盒（F34），并使用电缆扎带固定就位。

    （35）将黑色线（BK）铺设至收音机（A2）或驾驶室管理及数据系统（COMAND）控制单元（A40/3）。
    （36）将白色4针连接器（2.4）安装到收音机（A2）的白色插槽或驾驶室管理及数据系统（COlVMND）控制单元（A40/3）上，如图19所示。

    （37）将黑色10针插孔式连接器（2.2）从车内保险丝盒（F34）的插槽“P4”（箭头所示）上分开。插槽“P4”（箭头所示）带有标签，如图20所示。

    （38）将后视摄像头线束的红色／粉色线（RD/PK）安装到黑色10针连接器（2.2）的触点腔“3”中。
    （39）将黑色10针插孔式连接器（2.2）安装到车内保险丝盒的插槽+P4；上。
    （40）将保险丝（关于保险丝额定值请参见保险丝补充表）插入车内保｝S丝盒（F34）的插槽“108”号中。
    （41）将蓝色绞线（BU）和蓝色／白色线（BU/WH）铺设到底盘控制器区域网络2（CAN E2）电位分配器电气连接器（X30/75）上，然后使用电缆扎带固定就位。

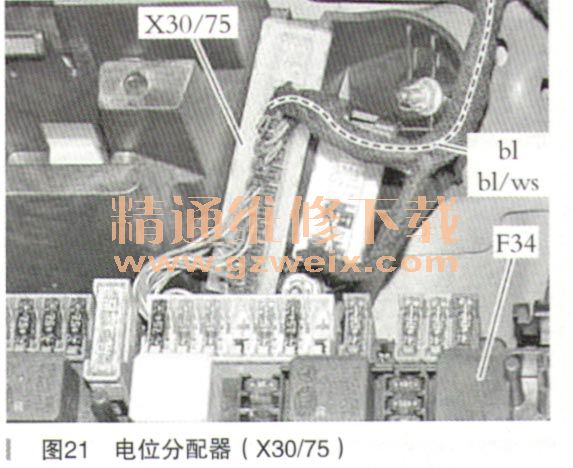

    （42）将蓝色绞线（BU）和蓝色／白色线（BU/WH）的白色2针插孔式连接器插到底盘控制器区域网络2（CANE2）电位分配器电气连接器（X30/75）上。如图21所示。

    19．加装后视摄像头控制单元。安装剩余零件。
    20．将特殊装备后视掇像头／代码218，输人到在电子点火开关（EZS）、前部信号采集及促动控制模组、音频或驾驶室管理及数据系统（CONIAND）中。
    21．使用诊断系统和校准装置校准后视摄像头（B84/3）。
    22.断开诊断系统。
    23．检验所有部件安装是否到位，执行功能测试，查看后视摄像头（B84/3）是否工作正常。
    以上就是加装的所有步骤。如有不妥之处，欢迎各位汽车界大师批评指正。
