(19)拆下2号机油盘。

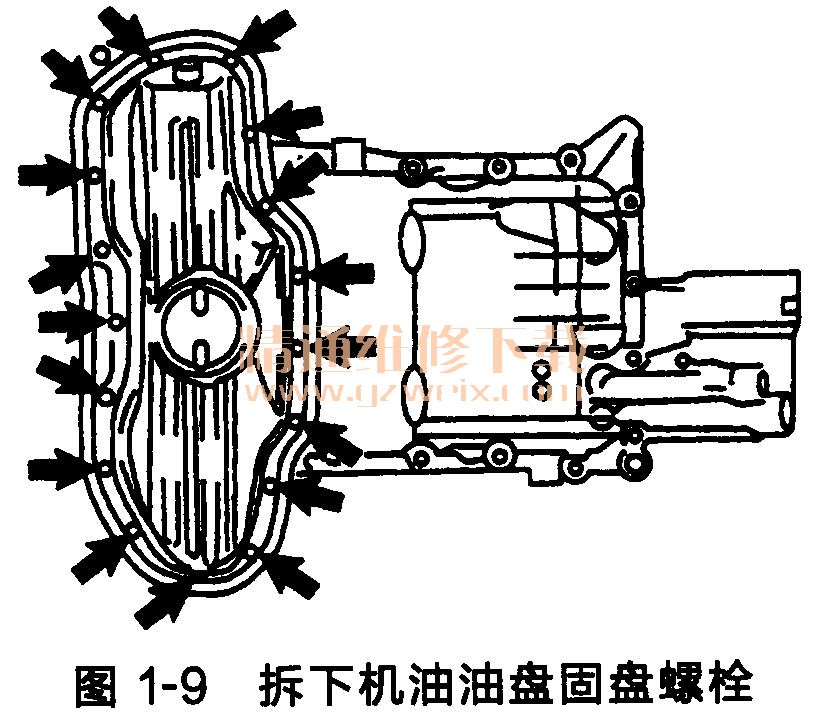

①拆下5个螺栓和2个螺母，如图1-9所示。

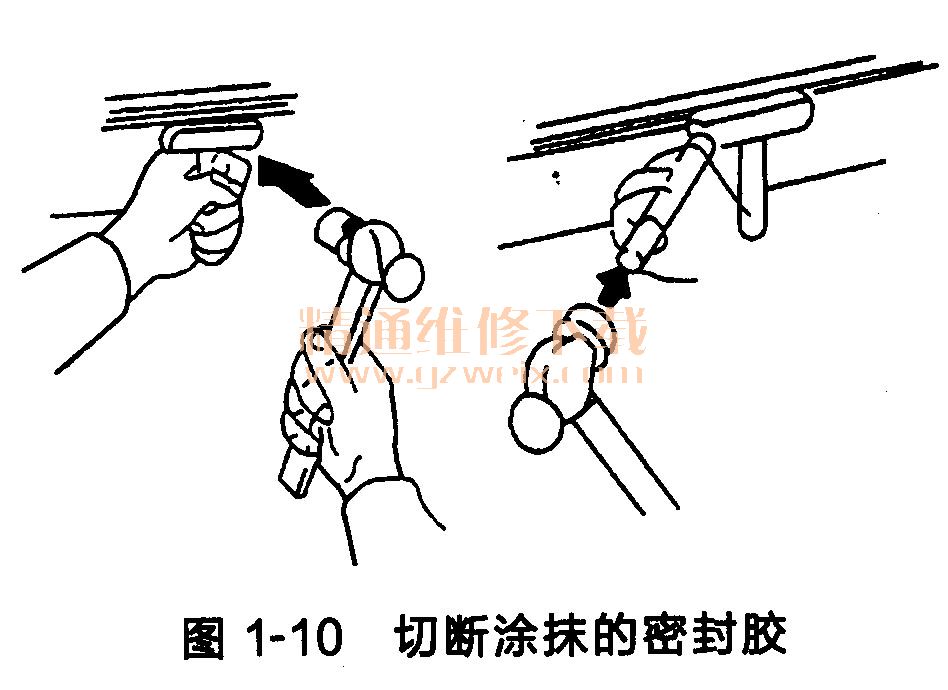

②在机油盘和2号机油盘件之间插人SST刀片，切断涂抹的密封胶并拆下2号机油盘，如图1-10所示。

(20)拆下机油盘。
①拆下16个螺栓和2个螺母，如图1-11所示。

注意：确保将拆下的零件装回原位。
②如图1-12所示，用螺钉旋具在机油盘和汽缸体间撬动，拆下机油盘。

③从机油泵上拆下O形圈，如图1-13所示。

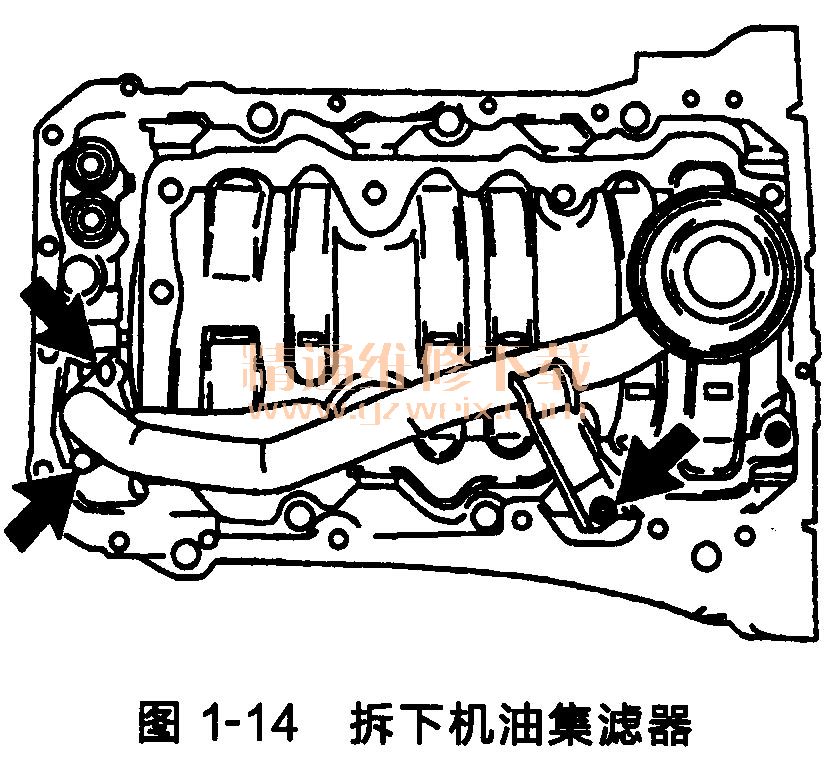

 (21)拆下3个螺母、机油集滤器和衬垫，如图1-14所示。
