3.气门正时V6
(1)对于V6,请按以下说明操作:
V6的维修概念与V8的维修概念相同。特殊装备和部件偏差列示于1001N紧固扭矩、紧固顺序和装配概图中。更多的重要偏差可参见单独说明。如果没有特别强调特殊装备,则可以使用V8的装配和调节说明。凸轮轴相对于曲轴的气门正时的设置与V8相同。根据曲轴对带有平衡轴的机油泵所做的调节必须正确无误。根据曲轴来正确调节平衡轴是进行凸轮轴气门正时的前提条件。如果V6发动机的曲柄传动出现振动,则还应检查平衡轴的设置是否正确。有关如何调节平衡轴的详细信息,请参见172019拆卸和安装机油泵。
(2)正确的设置和可能出现的错误:

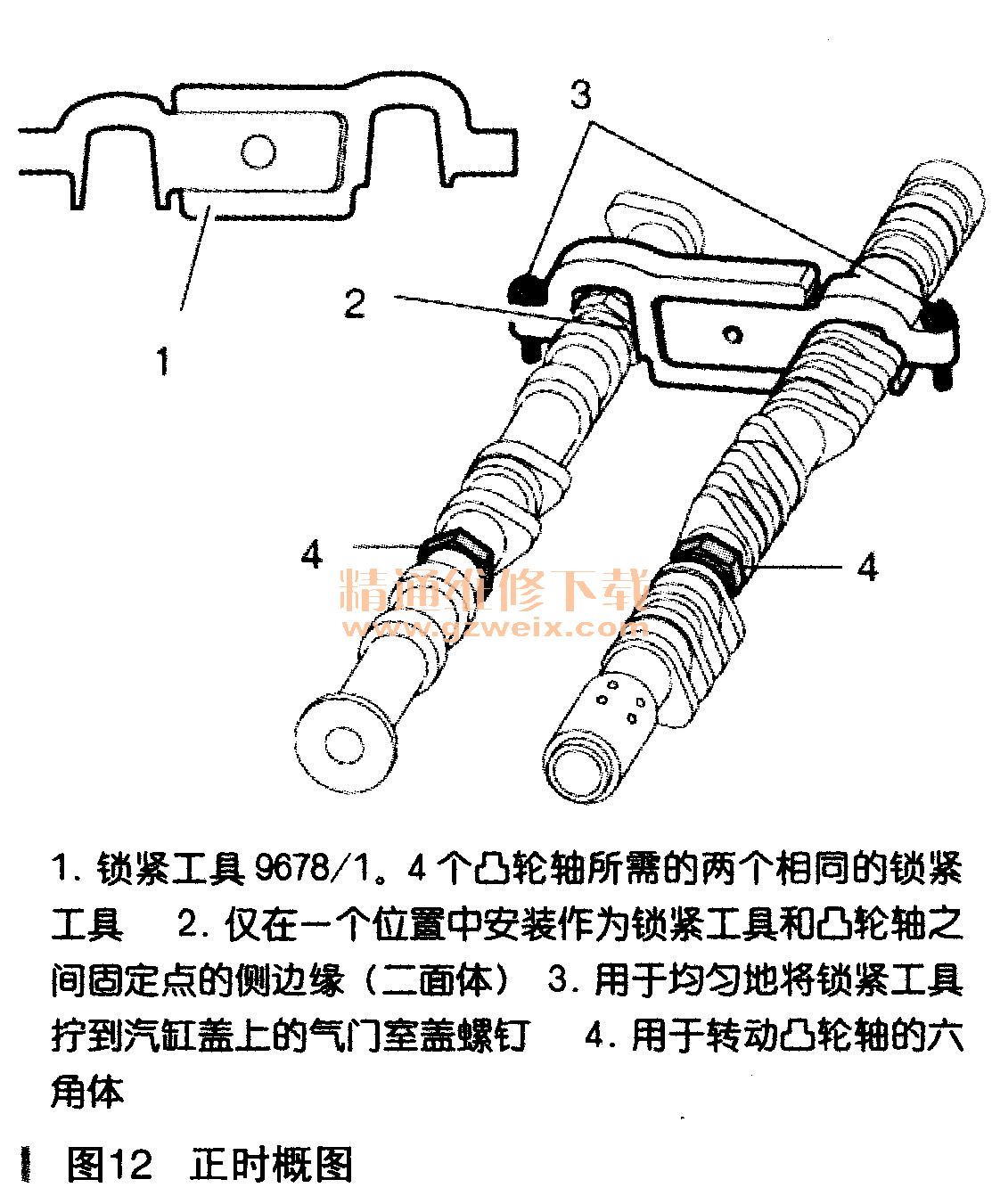

①设置正时概图,如图12所示。锁紧工具和凸轮轴锁紧工具安装在3/4缸和7/8缸之间。通过在六角体处前后移动凸轮轴将锁紧工具小心且均匀地(用手拧紧)拧到汽缸盖上。

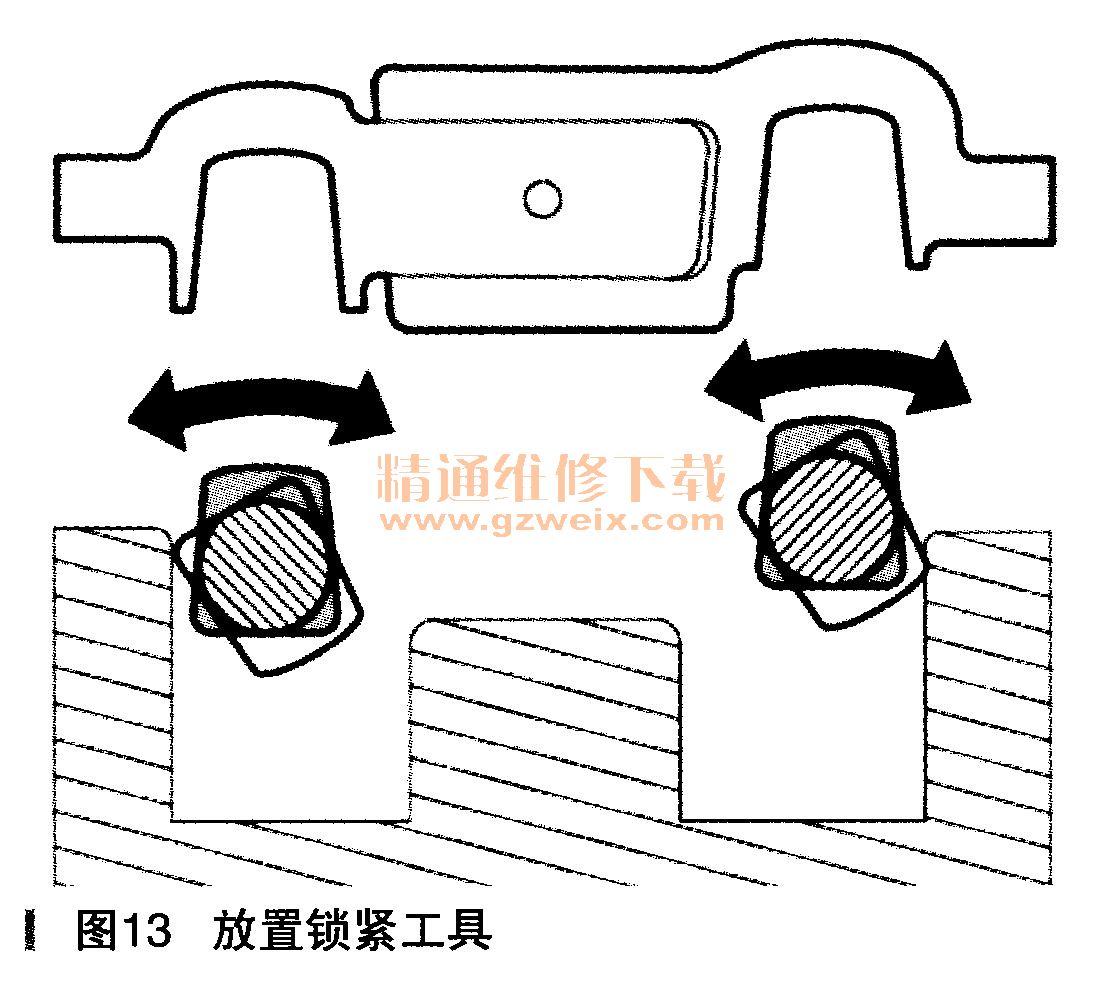

②通过在六角体处前后移动凸轮轴,小心且均匀地(用手拧紧)将锁紧工具放置到汽缸盖上。请不要用力,而是轻轻且小心地转动。安装工具时转动且均匀地(用手拧紧)拧到汽缸盖上,如图13所示。

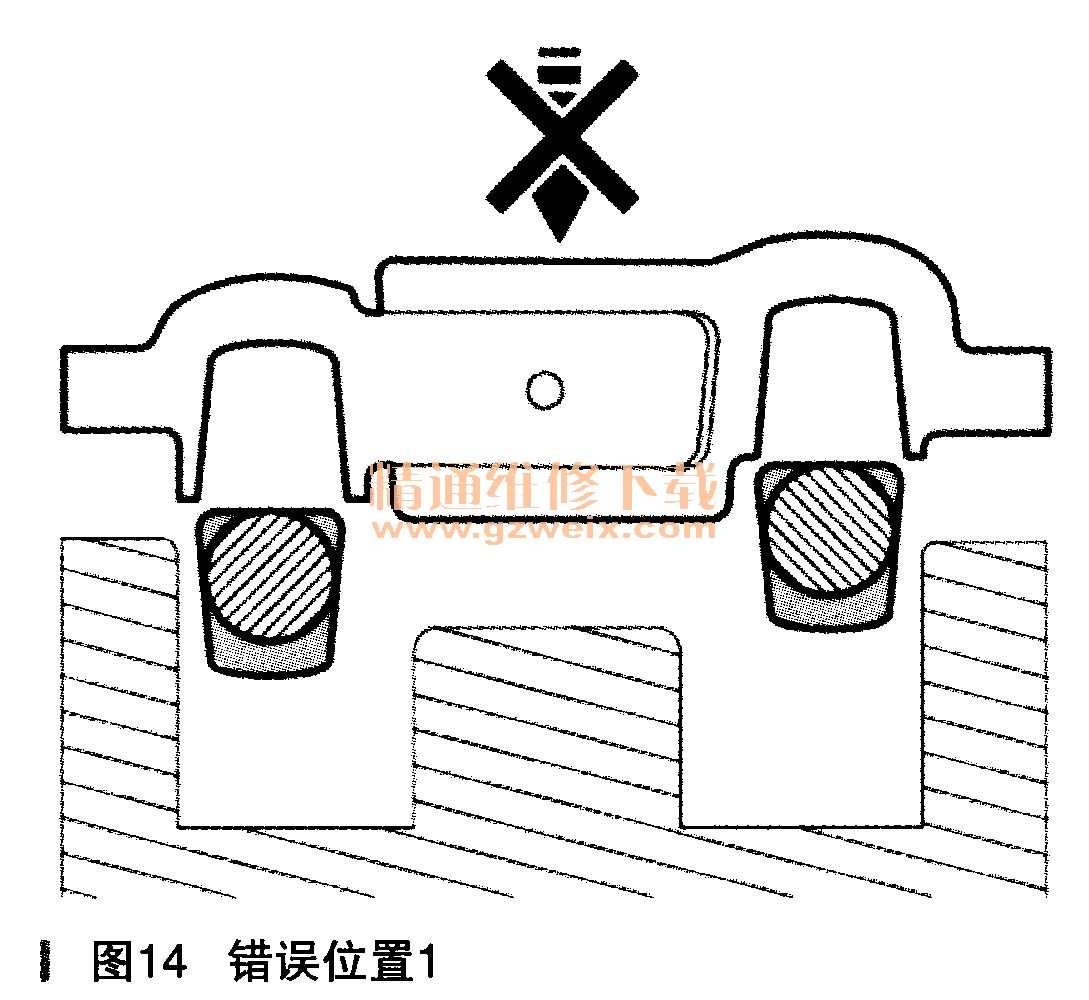

③此处不能设置正时,这是因为侧边缘(二面体)的宽部朝上。转动凸轮轴,直至窄部朝上。位于错误位置的两个凸轮轴如图14所示。

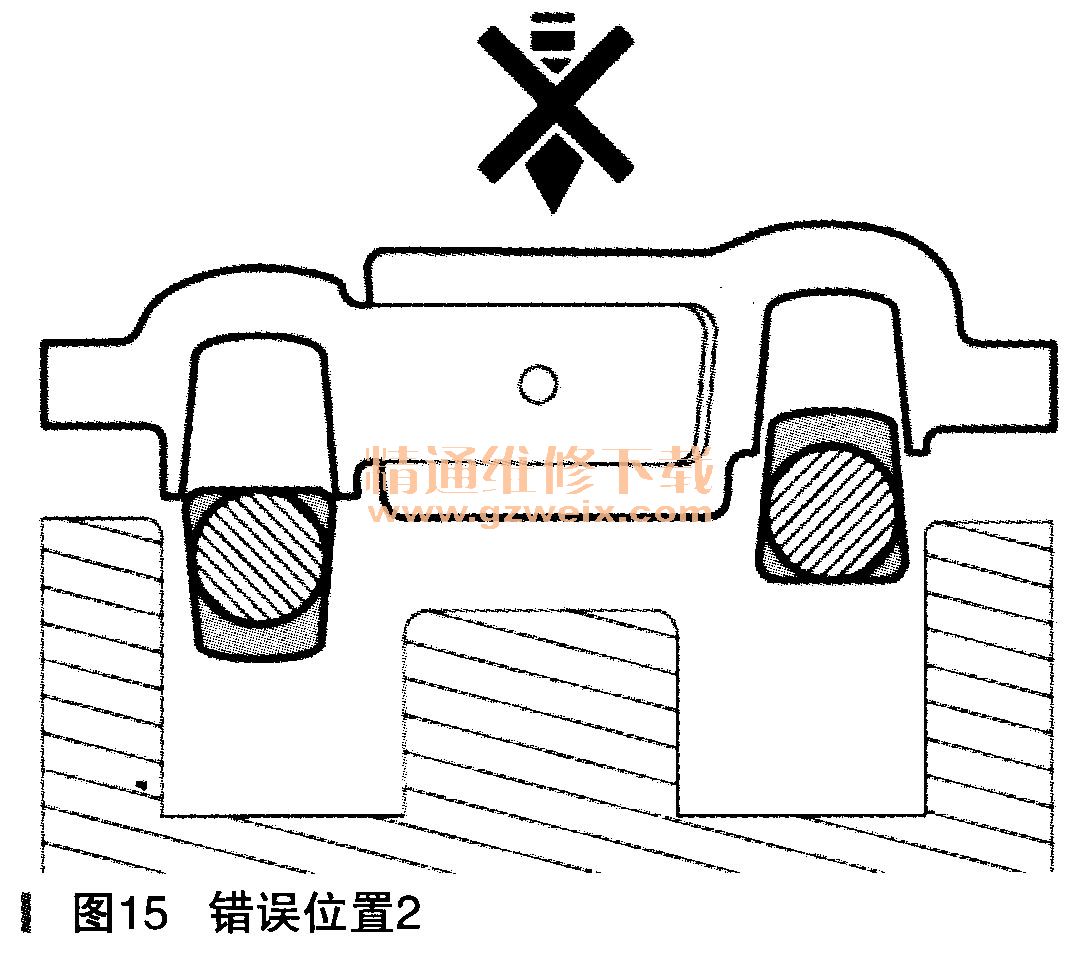

④此处不能设置正时,这是因为有一个凸轮轴侧边缘(二面体)的宽部朝上。转动相关凸轮轴,直至窄部朝上。一个凸轮轴正确,一个凸轮轴不正确,如图15所示。

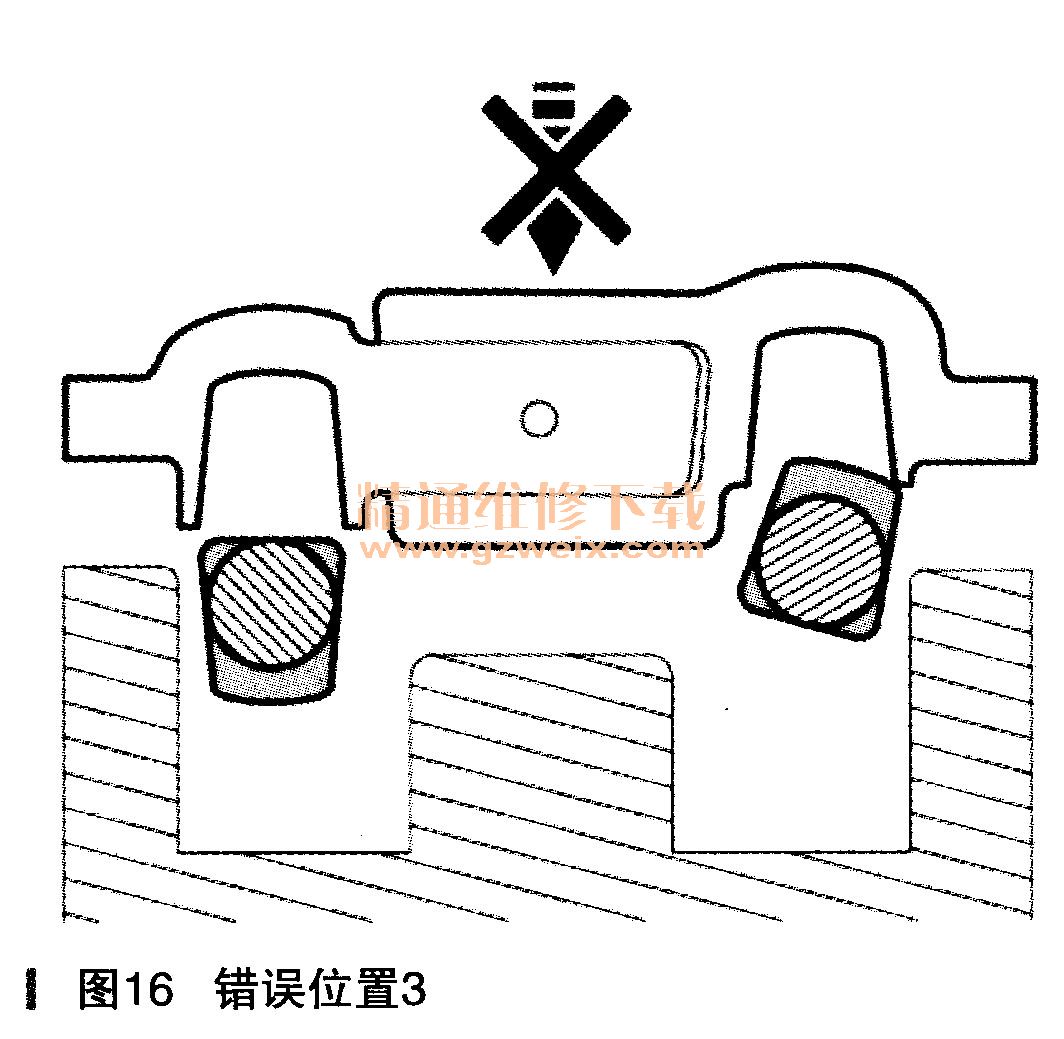

⑤此处不能设置正时,这是因为有一个凸轮轴侧边缘(二面体)的宽部朝上。一个凸轮轴稍稍弯曲。转动凸轮轴,直至两个凸轮轴窄部正确朝上。两个凸轮轴放置的角度不同且都不正确,如图16所示。
