前提条件：缸盖已装好，锁架位于修理位置。

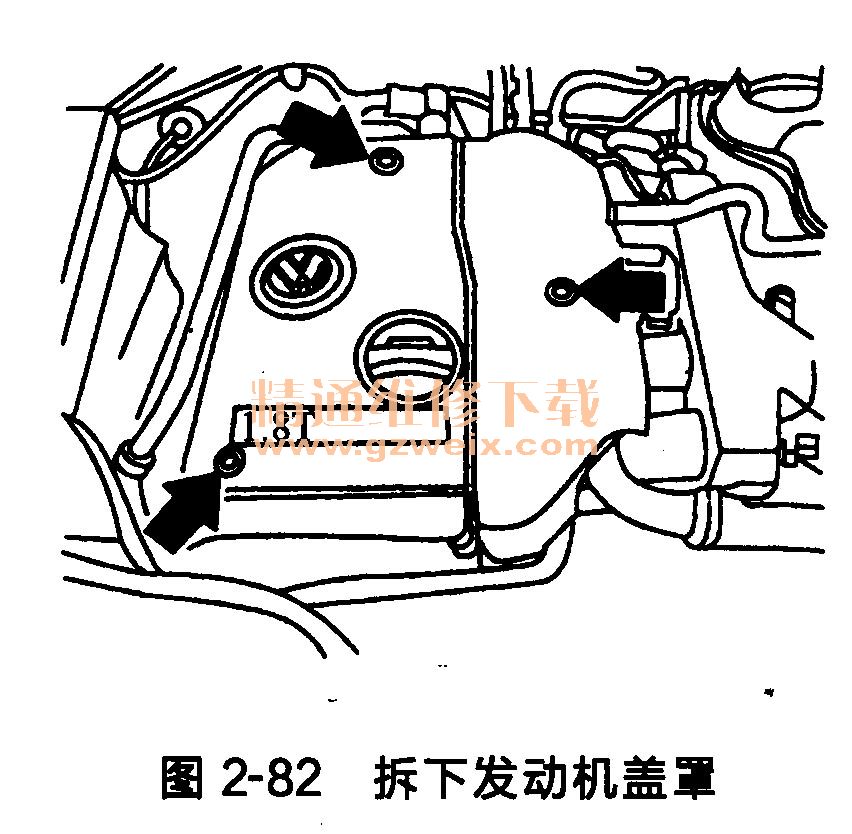

(1)拆下发动机盖罩，如图2-82所示。

(2)拆下上部齿形传动带护罩。

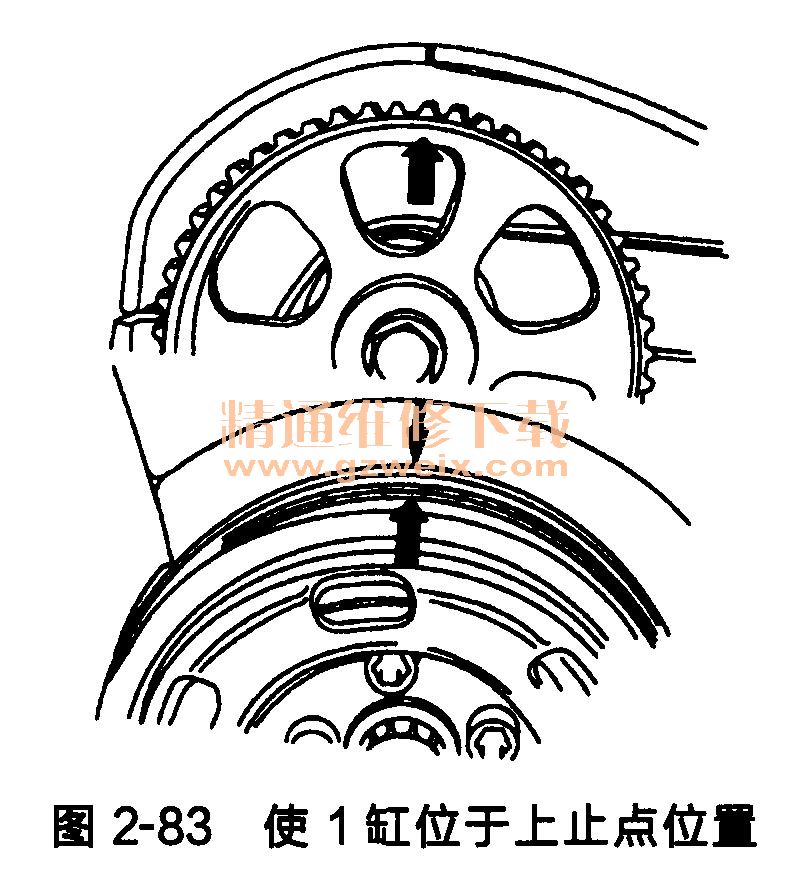

(3)按曲轴转动方向拧曲轴齿形传动带轮中央螺栓，使1缸位于上止点位置，如图2-83所示。

(4)拆下汽缸盖罩。

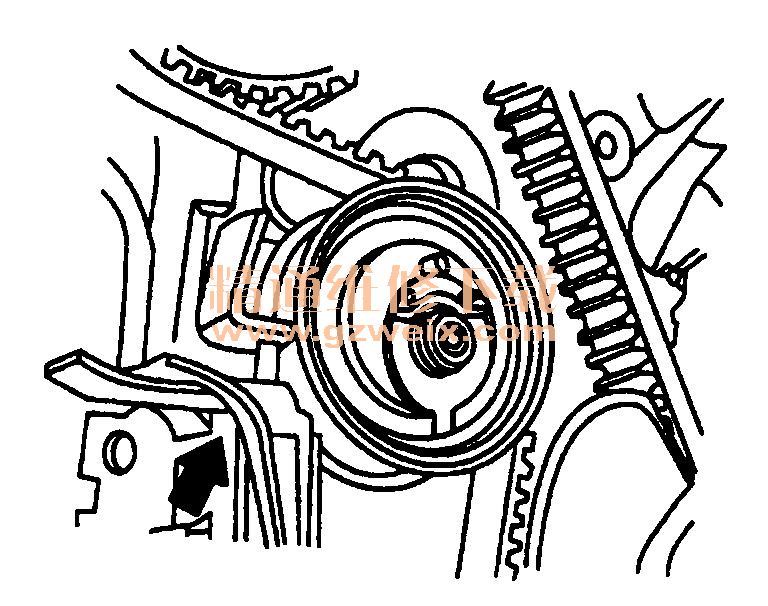

(5)用专用工具将齿形传动带张紧轮向左转动，直到可以用锁止固定住活塞，如图2-84所示。

    (6)将锁止片插入活塞支架的槽中，使其能够固定到活塞的凹槽上，以便固定活塞。
    (7)从凸轮轴传动带轮上取下齿形传动带。
    (8)松开凸轮轴传动带轮（用3036）。
    (9)拔出凸轮轴传动带轮。
    (10)拆下霍尔传感器总成。

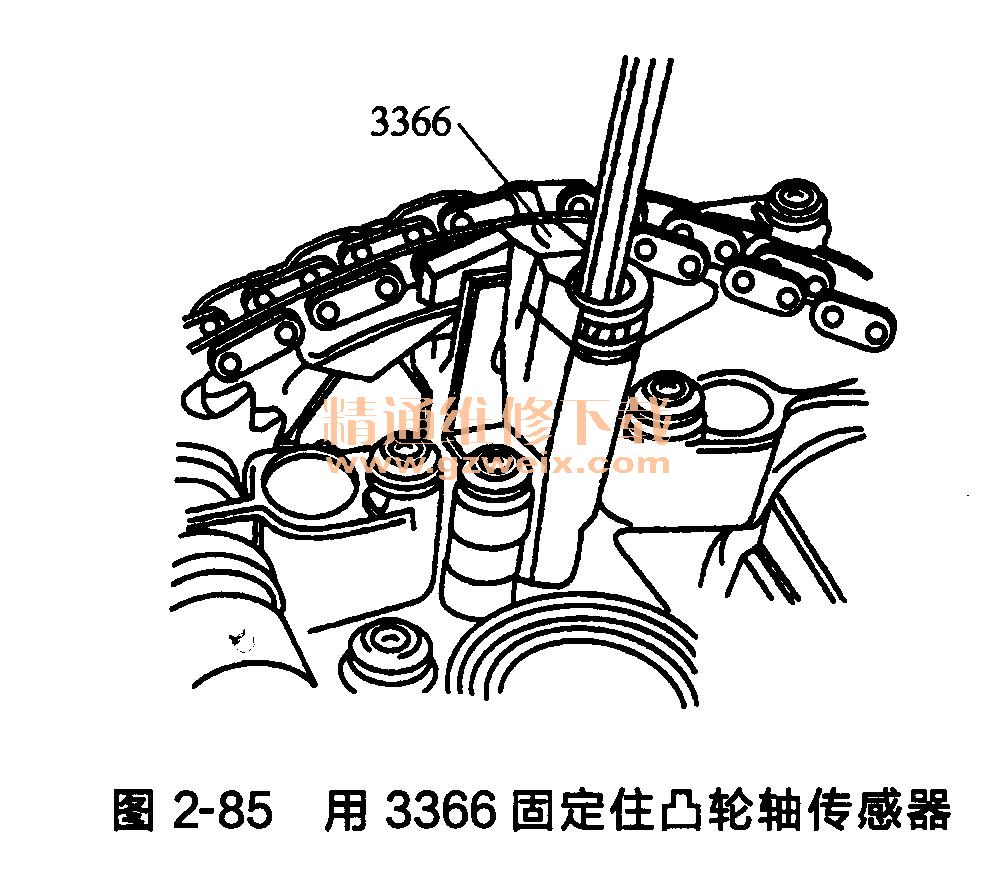

    (11)用3366固定住凸轮轴传感器，如图2-85所示。

    注意：3366不能拧得过紧，否则可能损坏凸轮轴调节器。

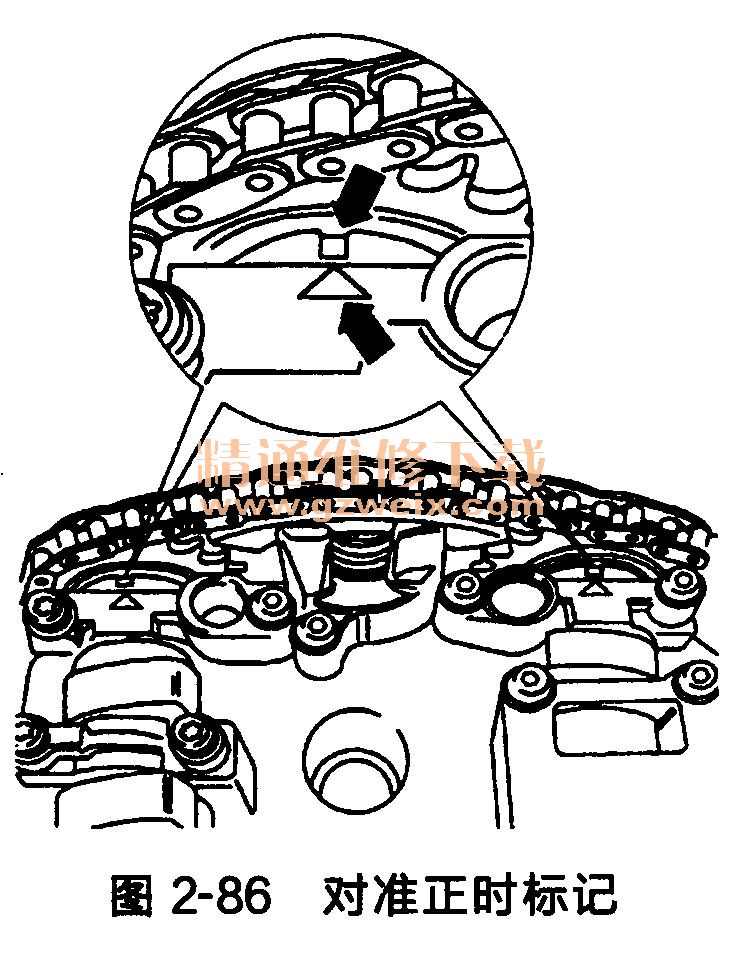

    (12)再次检查凸轮轴上止点位置。凸轮轴上的两个标记必须与轴承上的两个箭头对齐如图2-86所示。

    (13)清洁轴承盖上箭头对面的凸轮轴传动链条和链条轮，并用彩笔标出安装位置。
    ①两个箭头或彩笔标记之间的距离为16个链节，如图2-87所示。

②安装时，排气凸轮轴上的缺口相对于链节1略微向里。

注意：不能用中心冲头在链条上打标记、缺口。

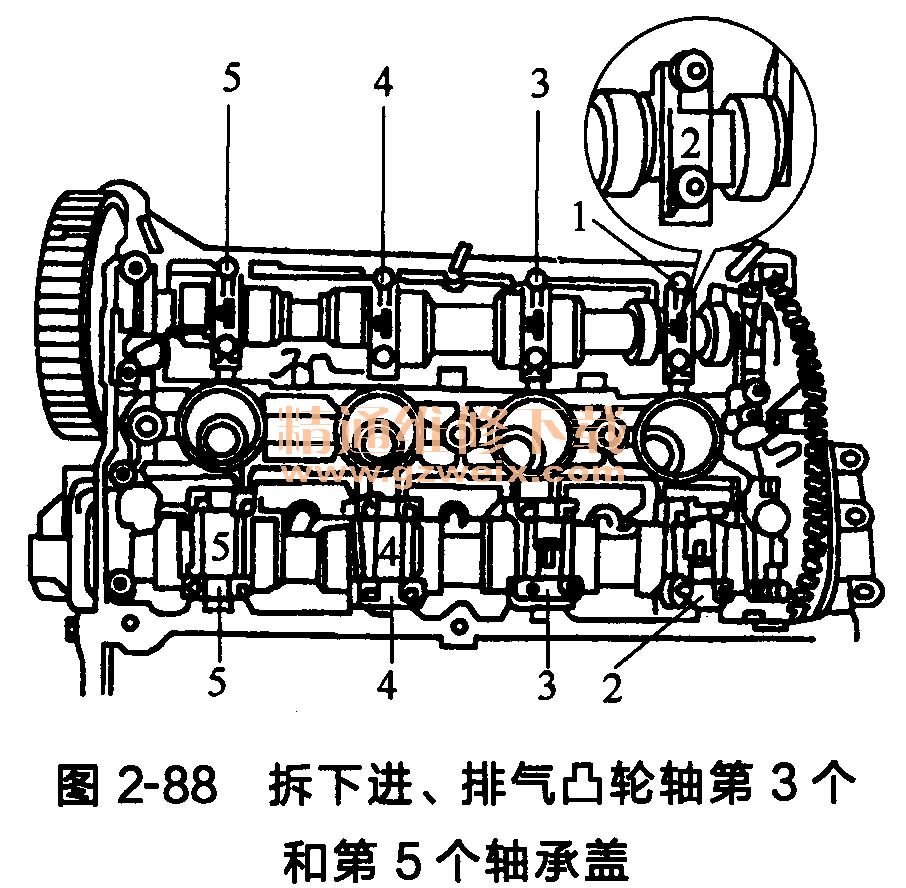

(14)拆下进、排气凸轮轴第3个和第5个轴承盖，如图2-88所示。

(15)拆下双轴承盖。
(16)拆下进、排气凸轮轴链条轮旁的两下轴承盖。
(17)拧下凸轮轴调节器紧固螺栓。
(18)交叉松开并拆下进、排气凸轮轴第3个和第4个轴承盖。
(19)拆下带凸轮轴调节器的进、排气凸轮轴。
