(1)更换凸轮轴调节器的橡胶／金属密封垫，在图2-89中阴影部分涂一层AMV18800102。

    (2)将凸轮轴传动链条装到链条轮上。
①当重新使用旧传动链条时，应将图2-90中箭头所示的标记对齐。

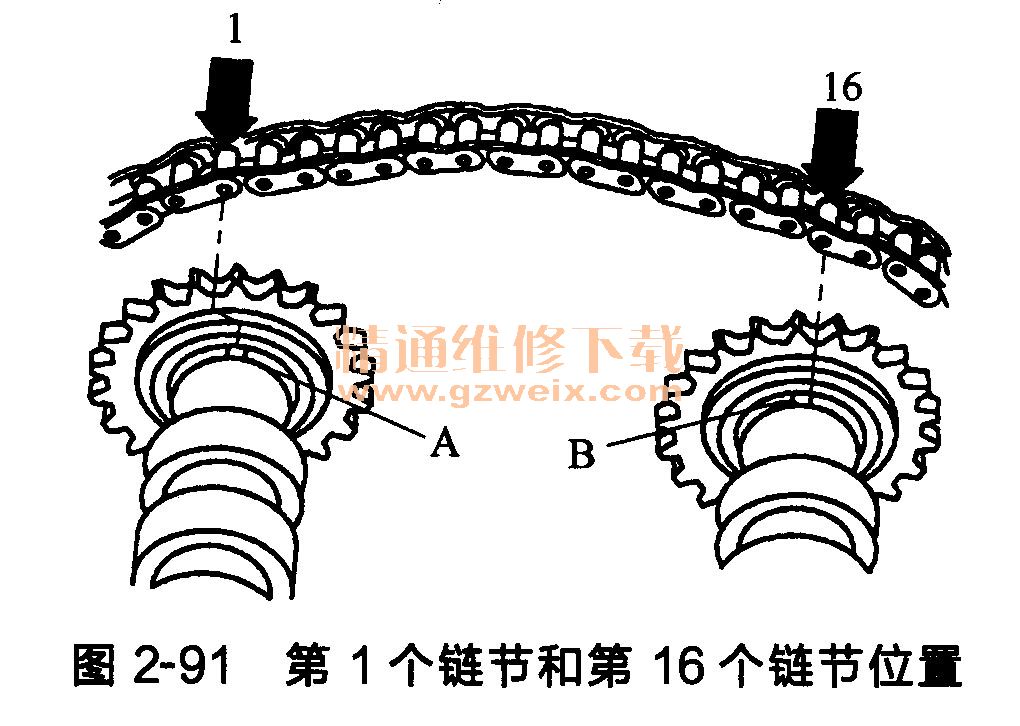

    ②安装新传动链条时，凸轮轴上缺口A和B之间的距离应为16个链节，如图2-91所示为链条轮上第1个和第16个链节位置。

    ③安装时缺口A相对于链节1略微向里。
(3)将凸轮轴调节器装到传动链条之间（需两个技工）。
    (4)将带传动链条的凸轮轴和凸轮轴调节器装到缸盖上。
(5)用机油润滑凸轮轴工作面。

    注意：
    ①轴承盖定位套盒凸轮轴调节器必须装在缸盖上；
    ②安装轴承盖时，在缸盖进气侧应能看见标记。
    (6)拧紧凸轮轴调节器（注意定位套筒）。
    (7)交叉拧紧进、排气凸轮轴的第2个和第4个轴承盖（注意定位套筒）。
    (8)安装靠近进、排气凸轮轴链条轮的两个轴承盖。
    (9)交叉凸轮轴位置。

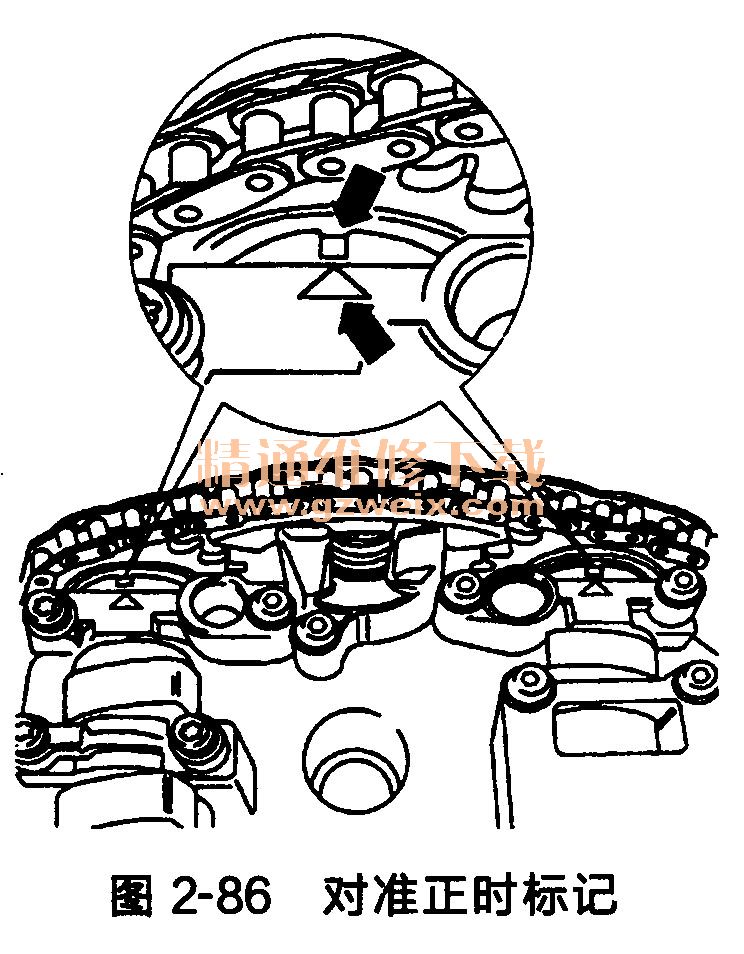

    ①凸轮轴上的两个标记和轴承盖上的两个标记应对齐，如图2-86所示。

    ②轴承盖或颜色标记的两个箭头之间有16个链节，如图2-91所示。
    ③安装时排气凸轮轴上的缺口相对于第1个链节略微向里。
    (10)拆下凸轮轴传感器固定工具3366。

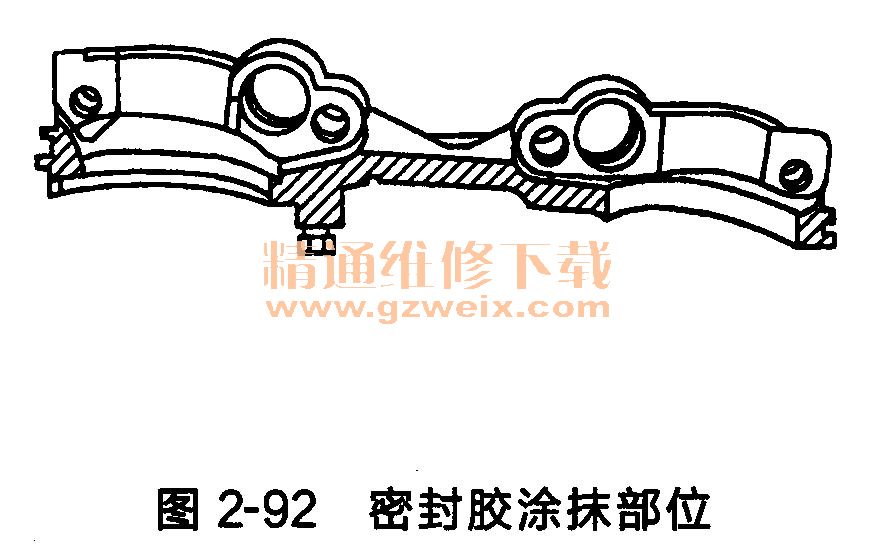

    (11)在双轴承盖上（图2-92中阴影区域）轻涂一层AMV18800102，润滑装上轴承盖。

注意定位套筒位置。
    (12)装上其余轴承盖。注意定位套筒位置。
    (13)更换进、排气凸轮轴油封。
    (14)安装凸轮轴传动带轮，如图2-93所示。

    注意：凸轮轴传动带轮窄边朝外（箭头），并可以从前面看见1缸上止点标记。
    (15)装上凸轮轴传动带轮紧固螺栓（用3036),
    (16)装上霍尔传感器。
    (17)装上汽缸盖罩。

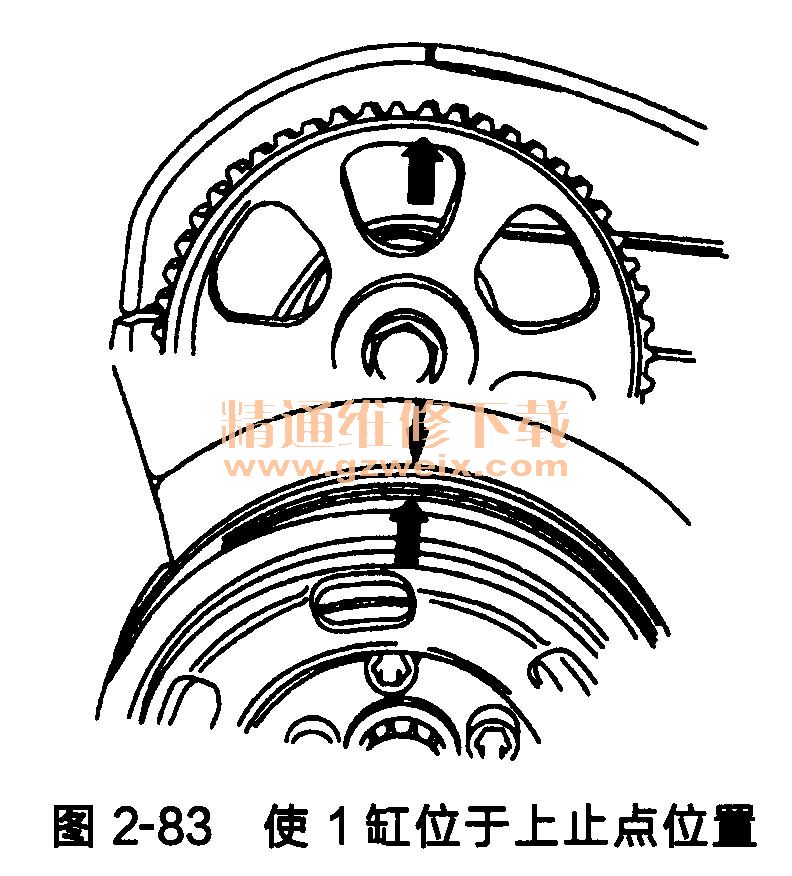

 (18)将凸轮轴传动带轮上的标记与汽缸盖罩上的标记对齐，如图2-83所示。

(19)将减震器上的标记与齿形传动带下护罩的标记对齐。
注意：转动凸轮轴时，曲轴不要位于上止点位置。否则可能损坏气门／活塞。
(20) 安装齿形传动带（调整配气相位）。
注意：
①装凸轮轴后30min内不得启动发动机。液压补偿元件必须入位，否则气门会碰活塞；
②检修配气机构后，将曲轴慢慢至少转两圈，以保证发动机启动时不碰气门。
