帕萨特领驭2. 8L发动机齿形传动带安装方法
来源:本站整理  作者:佚名  2013-04-12 18:44:28

    (1)拆卸凸轮轴链条轮的紧固螺栓并取下固定板。

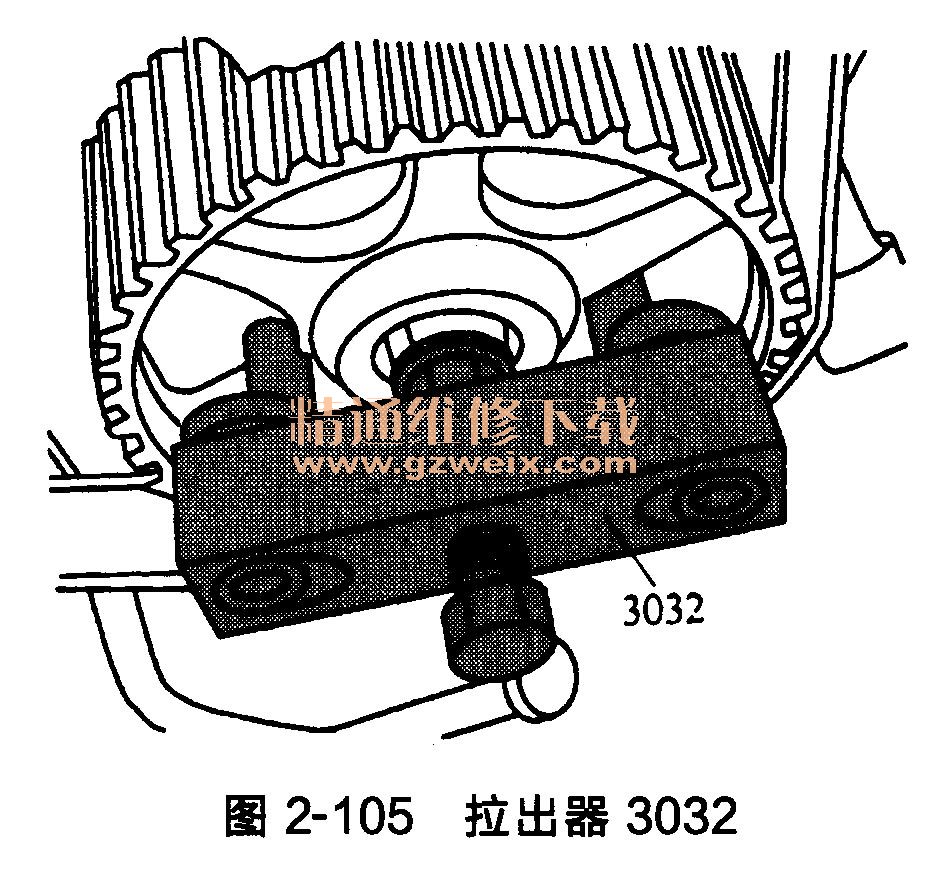

(2)将一个M10螺栓旋到孔中,作为拉出器3032的固定件,如图2-105所示。

 (3)用拉出器3032松开凸轮轴链条轮。

注意:可以在凸轮轴斜面上转动凸轮轴链条轮。

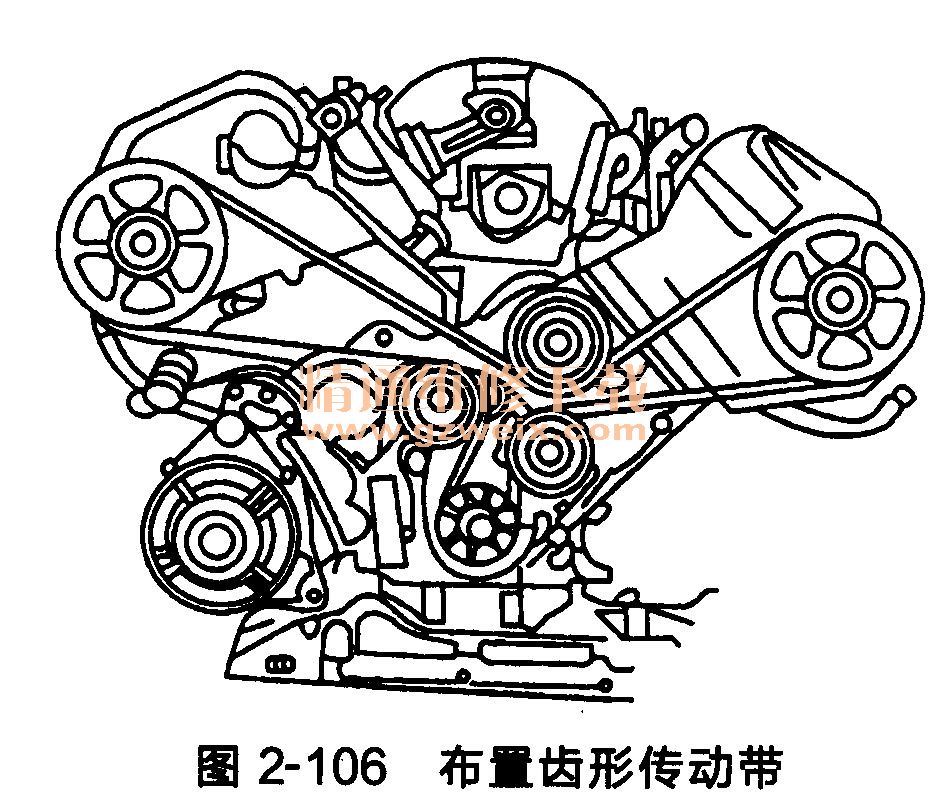

(4)如图2-106所示,布置齿形传动带。对于使用过的齿形传动带,要注意转动方向。

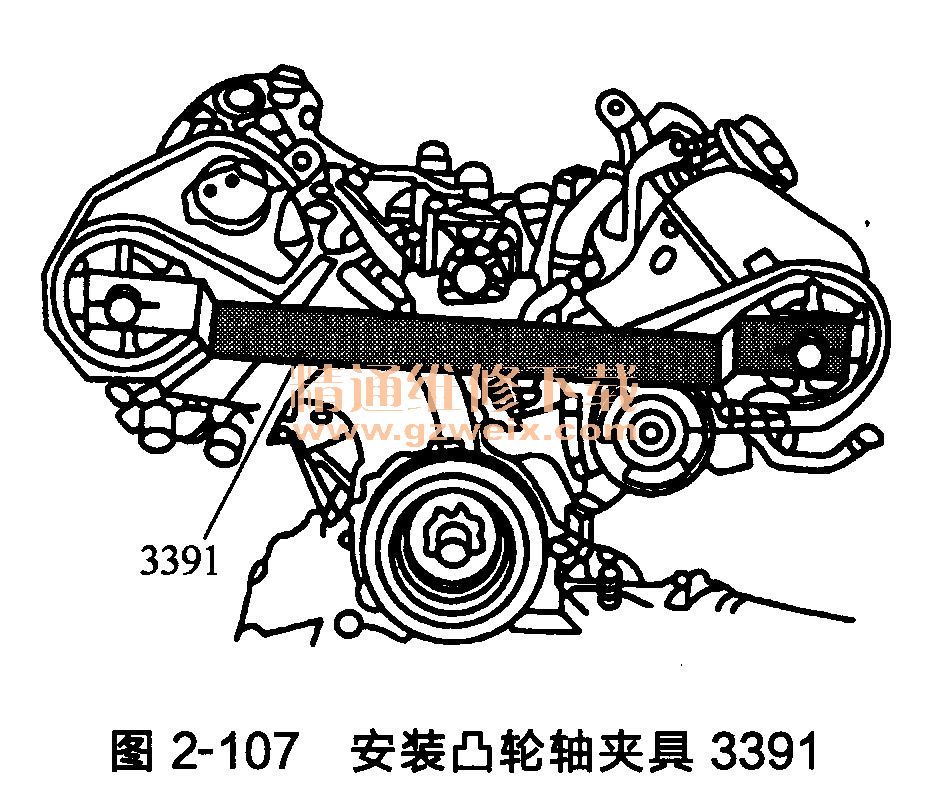

(5)安装凸轮轴夹具3391,如图2-107所示。

    (6)张紧齿形传动带。

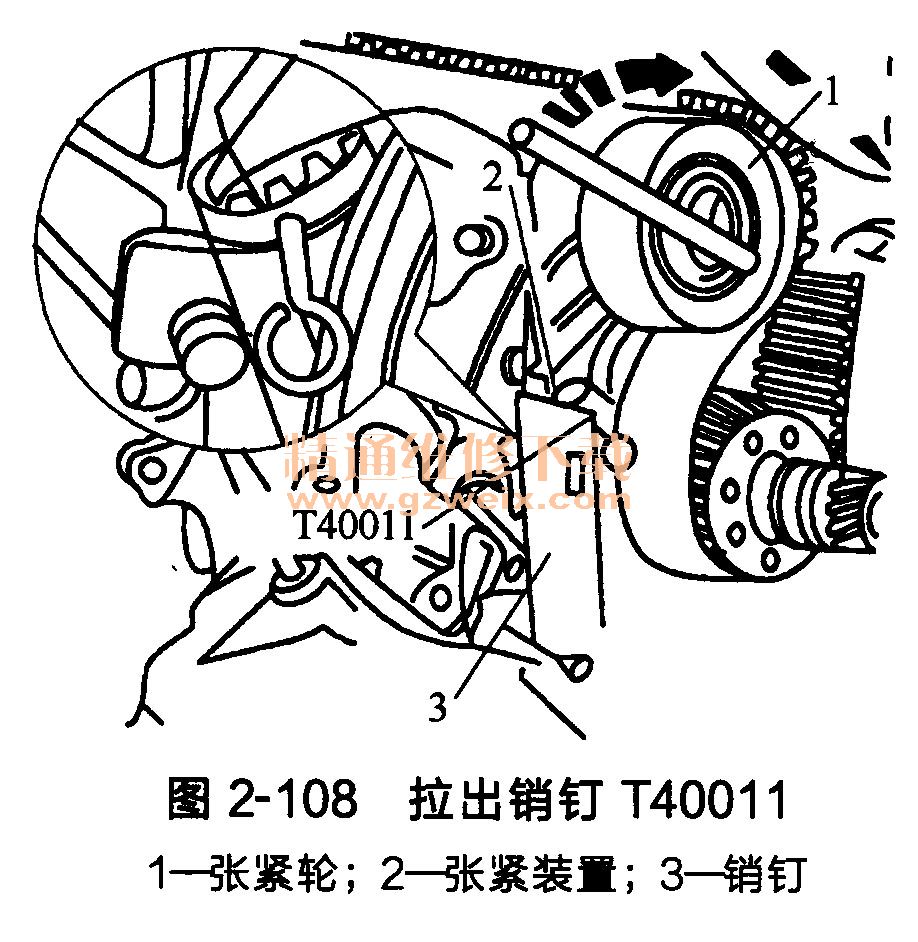

    (7)使用六角键尽可能地向右转动张紧轮,使得可以从张紧装置中拉出销钉40011,如图2-108所示。

    (8)将扭力扳手VAG1331安装到张紧轮上。向张紧的方向以15N· m的力矩固定。
    (9)将张紧轮拧紧到22N·m。
    (10)张紧齿形传动带后将凸轮轴链条轮拧紧到55N·m。
    (11)拆卸夹紧螺栓3242。
(12)按照与拆卸相反的步骤安装其他部件。

关键词:齿形传动带
