大众途安发动机正时齿形传动带的安装
来源:本站整理  作者:佚名  2013-04-13 16:32:03

    前提:不允许活塞位于上止点位置。
将齿形传动带安装到曲轴齿轮和冷却液泵上(注意转动方向)。

注意:若发动机已拆下,则先安装下部齿形传动带护罩和曲轴传动带轮。
1.调整配气相位

    注意:在转动凸轮轴时不要将曲轴停在上止点位置,否则气门/活塞顶部有损坏的
危险。

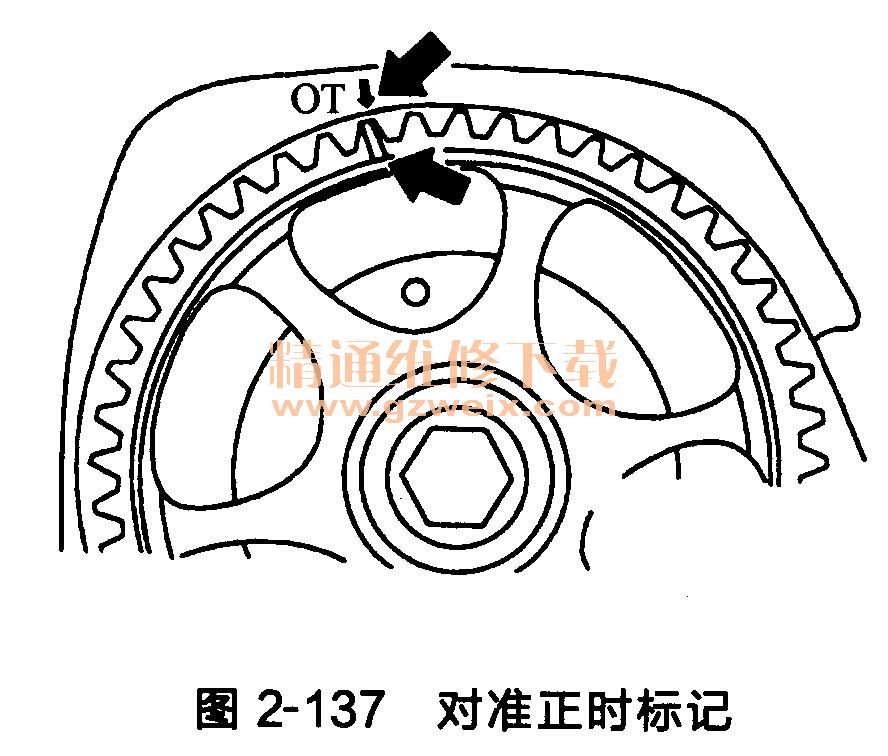

(1)使凸轮轴正时齿轮上的标记与齿形传动带护罩上的标记对准,如图2-137所示。

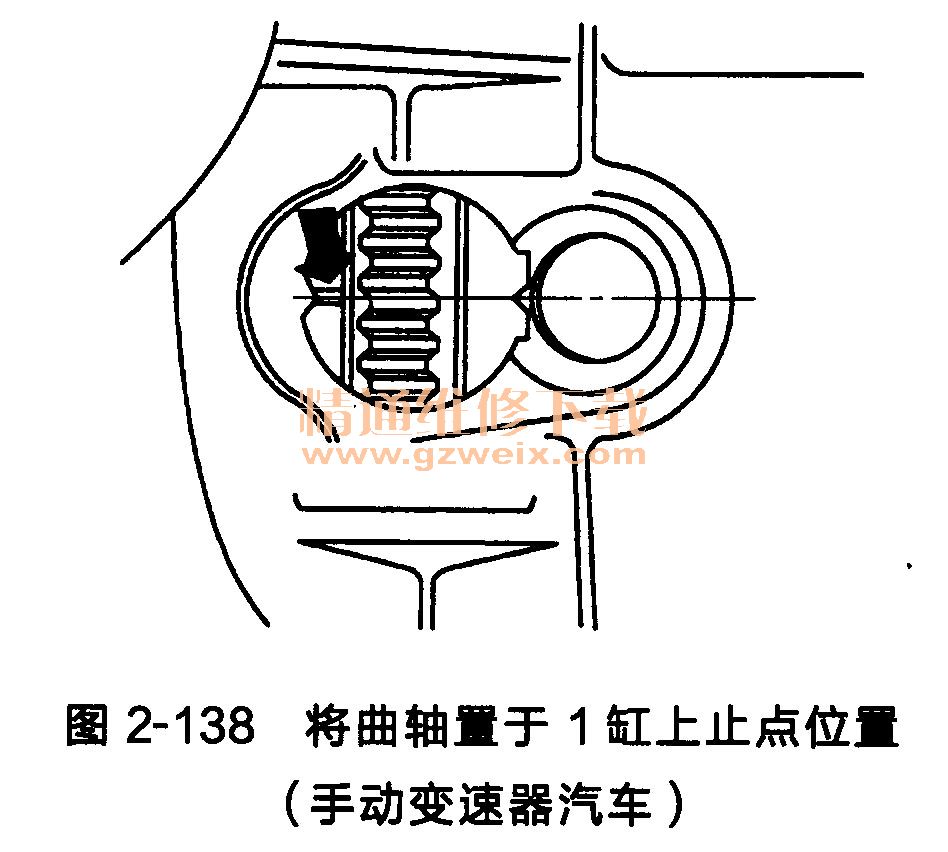

(2)将曲轴置于1缸上止点位置(手动变速器汽车),如图2-138所示。

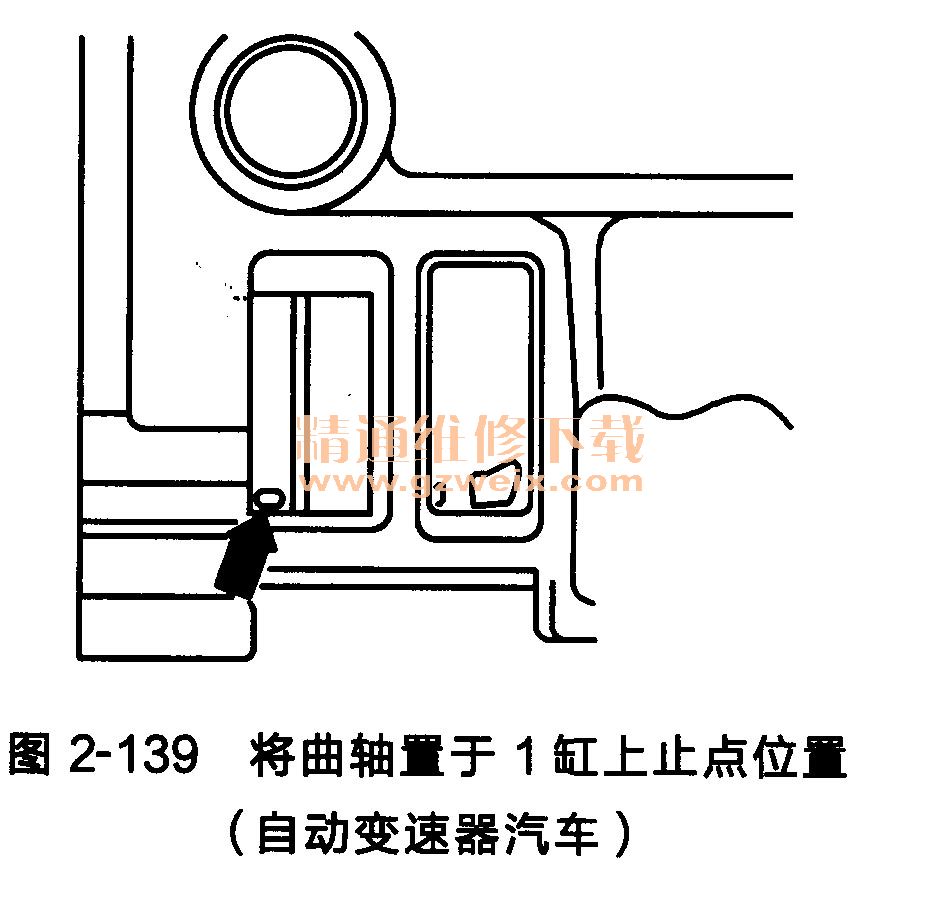

(3)将曲轴置于1缸在上止点位置(自动变速器汽车),如图2-139所示。

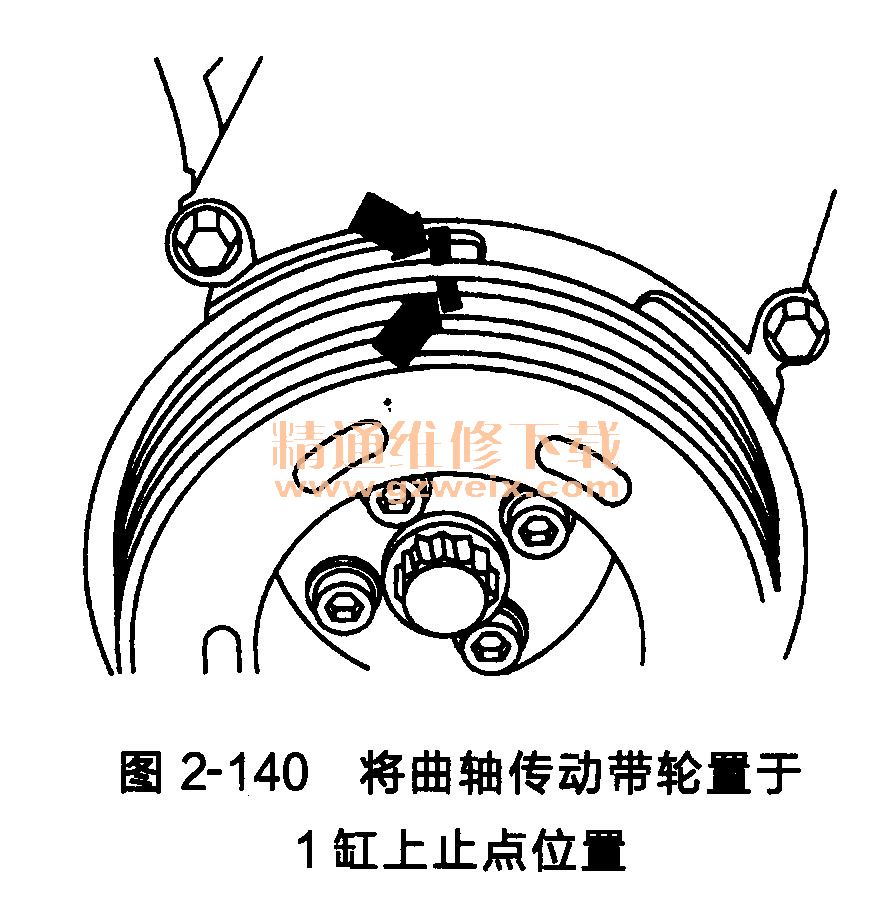

(4)发动机已拆下,将曲轴传动带轮置于1缸上止点位置,如图2-140所示。

(5)将齿形传动带安装到张紧轮和凸轮轴正时齿轮上。

2.张紧齿形传动带
    (1)前提条件。
    ①发动机最高允许温度为手温。
    ②凸轮轴正时齿轮位于1缸上止点位置。
    ③张紧齿形传动带前,用螺母扳手T10020固定住偏心轮,将张紧轮向两个方向转到底5次。
    (2)工作方法。

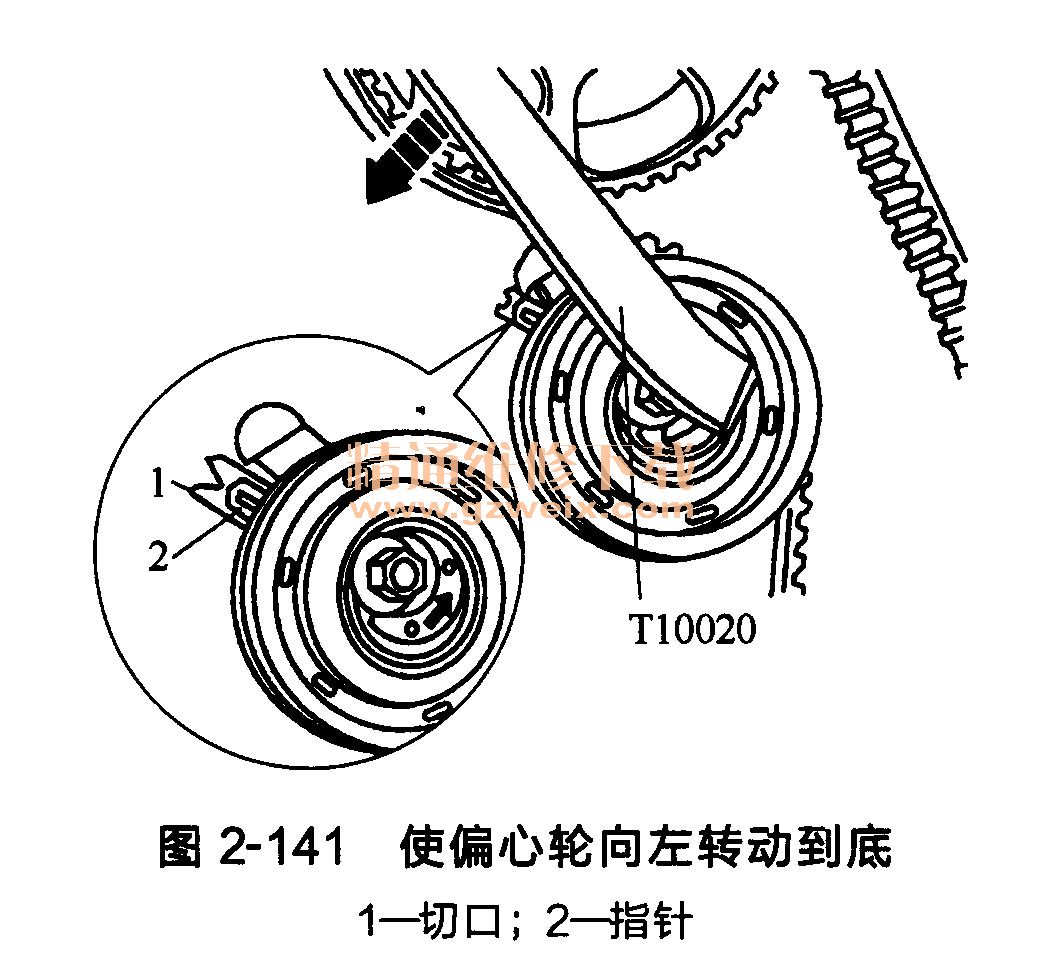

①张紧传动带。为此应转动螺母扳手T10020,使偏心轮向左转动到底,如图2-141所示。

    ②松开齿形传动带,直至切口1和指针2对齐。
    ③用20N·m的力矩拧紧固定螺母。
    ④将曲轴沿发动机转动方向转动两圈并再次停在1缸上止点位置。
    注意:最后转动45°(1/8圈)过程中不要中断。
⑤再次检查齿形传动带的张紧情况。指针应与切口对齐。

3.安装整个齿形传动带
    (1)安装中部和下部齿形传动带护罩。
    (2)安装曲轴传动带轮。拧紧力矩为25N·m。
    (3)将发动机支架安装到汽缸体上。拧紧力矩为45N·m。
    (4)安装发动机支撑螺栓。
    注意:安装发动机支架前将螺栓装入发动机支架内。
    (5)校准用于发动机和变速器的总成支撑。
    (6)拆下支撑工具10-222A。
    (7)安装上部齿形传动带护罩。
    (8)安装带筋V形传动带张紧器。拧紧力矩为25N·m。
    (9)安装带筋V形传动带。
    (10)安装冷却液储液罐。
    (11)安装汽车底部隔音垫。
(12)安装发动机。
