大众途安L熄火后空调鼓风机自动运行
来源:汽车维修与保养  作者:佚名  2020-05-04 08:52:46

     一辆行驶里程约3.7万km、搭载CST型发动机的2016款大众全新途安L。车主反映:该车关闭点火钥匙后,空调鼓风机会自动运行。

    故障诊断:接车后首先验证故障现象,关闭点火钥匙后,空调鼓风机开始自动运行,打开点火钥匙后鼓风机又自动停止工作。但此时转动风量调节按钮,鼓风机正常工作且出风量大小正常可调,也可以正常关闭鼓风机。
    连接诊断仪读取故障信息,该车内未存储与空调系统相关的故障码。
    2016款全新途安L属于大众MQB车型,其空调系统与PQ车型有比较明显的不同。空调系统控制单元属于舒适CAN总线系统,且处于传输速率为500kb/s的高速CAN总线系统,其鼓风机控制单元J126由空调控制单元J255通过LIN总线进行数据传递与控制。该LIN总线上包含鼓风机控制单元J126、制冷剂压力传感器G805、外部空气质量传感器G238和后部空调子控制器E265。
    结合故障现象和系统控制原理进行分析,该车可能的故障原因有:鼓风机控制单元J126故障、LIN总线上某个或多个部件短路、LIN总线对地短路、空调控制单元J255故障等。
    查阅故障车型空调系统相关部件拓扑图(图1),结合故障现象,初步可以锁定该车故障范围在空调控制单元J255与其下属LIN总线系统上的各零部件之间。

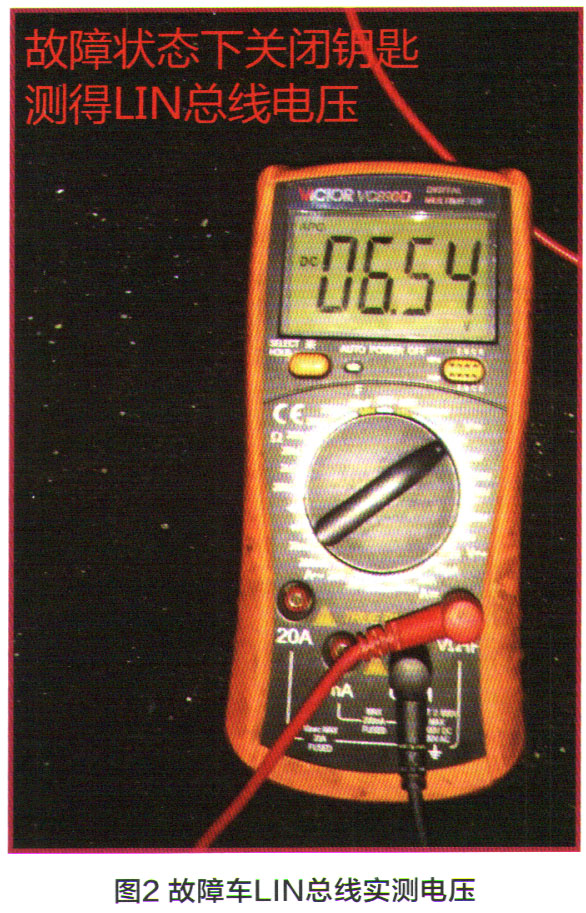

    由于该车无故障码,可以采用读取相关测量值进行分析,无测量值则进行线路、针脚测量检查。进入08空调系统读取相关测量值发现,在关闭点火钥匙状态下,鼓风机工作占空比信号在30%~40%之间变化。在关闭点火钥匙状态下,万用表测量 LIN线电压为6.54V左右(图2),正常情况下,该电压应为12V车载电压。因此,可以判定LIN总线某处存在对地短路情况(有条件的话,建议使用示波器读取相关波形)。关闭钥匙逐一断开LIN总线上J126、E265、 6238、 G805,在断开G805时LIN总线电压恢复正常,大约为11.2V(图3),鼓风机停止运转,故障现象消失。


[1] [2]  下一页
