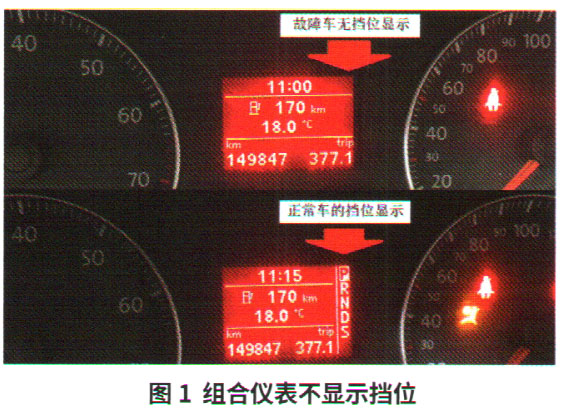

检查分析：启动发动机并怠速运转，发现组合仪表上没有挡位显示，无论将换挡杆切换到哪个挡位，组合仪表都没有挡位显示（图1）。换入倒挡，没有听到倒车雷达自检提示音，故障与用户描述一致。

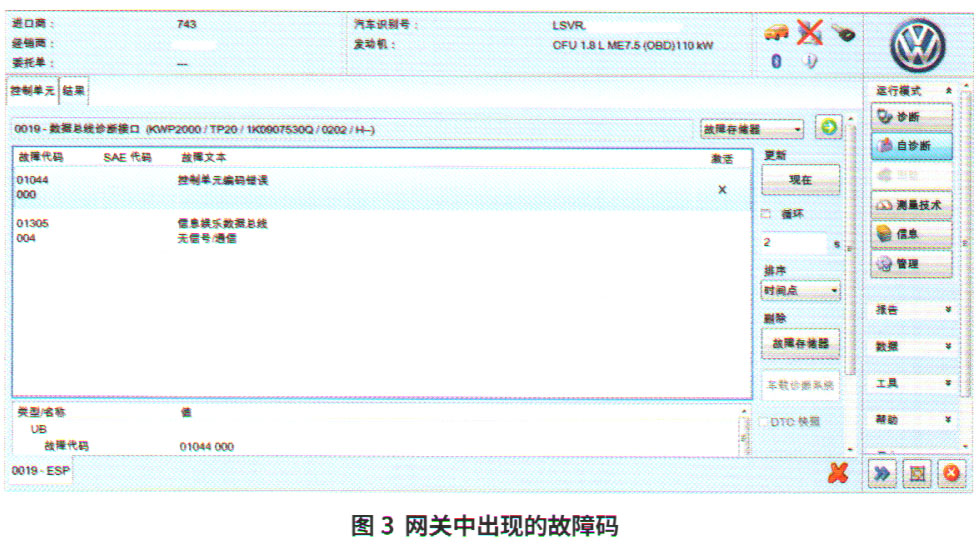

    接下来用诊断仪VAS6150的诊断功能检测所有控制单元的故障码。诊断仪与车辆进行连接时提示“系统识别到未包含在额定安装列表中的控制单元，此时您可以刷新额定安装列表”（图2）。该提示表明，变速器电控系统、驾驶员侧车门电子设备、左后车门电子设备、转向角传感器、动力转向、右后车门电子设备、安全气囊、转向柱电子设备以及仪表控制单元没有在网关安装列表内注册。检查网关控制单元的故障码及含义，发现存在2个故障码（图3）。

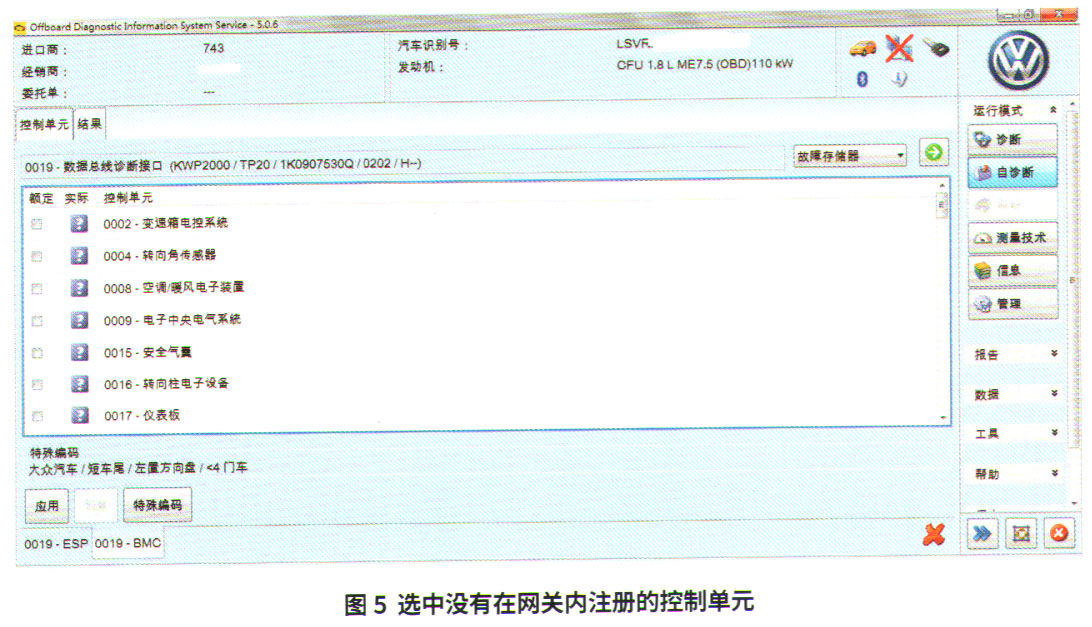

    故障排除：对网关进行“编码总线主控器”操作（图4），选中没有在网关内注册的控制单元（图5），点击“应用”进行编码。编码成功后，仪表板中出现变速器的挡位显示，倒车雷达功能也恢复正常。
