注：以上分解图以类型1为例。
(4)安装链条张紧器（用于正时链条）1，如图5-115所示。

用限位销A将柱塞固定在完全压缩位置，然后安装。
安装过链条张紧器后，用力拉出限位销。
(5)重新检查正时链条和每个链轮的匹配标记位置。
    (6)在前盖上安装前油封件。
    (7)安装前盖。
    ①如图5-116所示，用压缩器（通用维修工具）将密封胶连续地涂抹到缸体。请使用正品密封胶或同等产品。

    注：以上分解图以类型1为例。

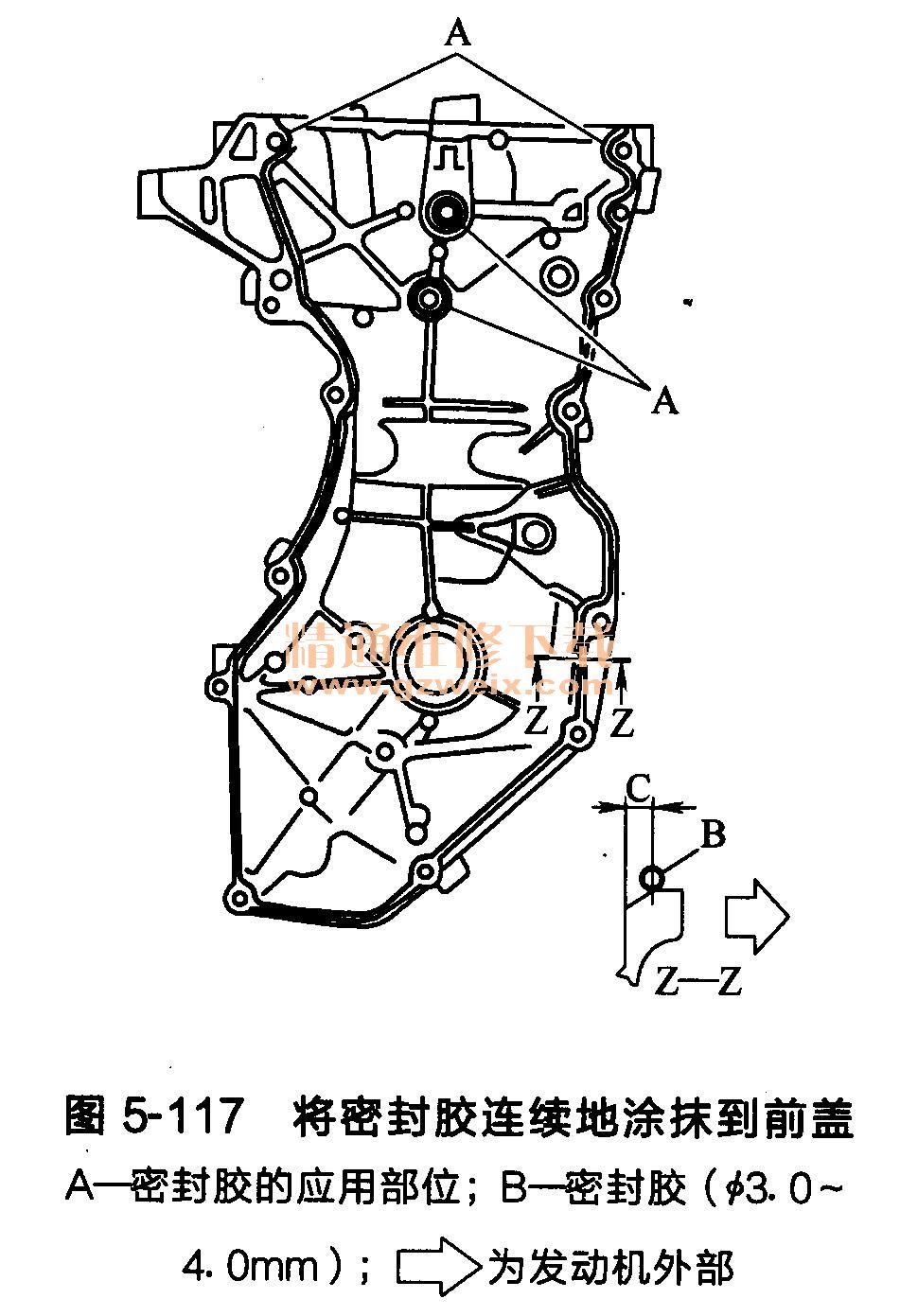

    ②如图5-117所示，用压缩器（通用维修工具）将密封胶连续地涂抹到前盖。

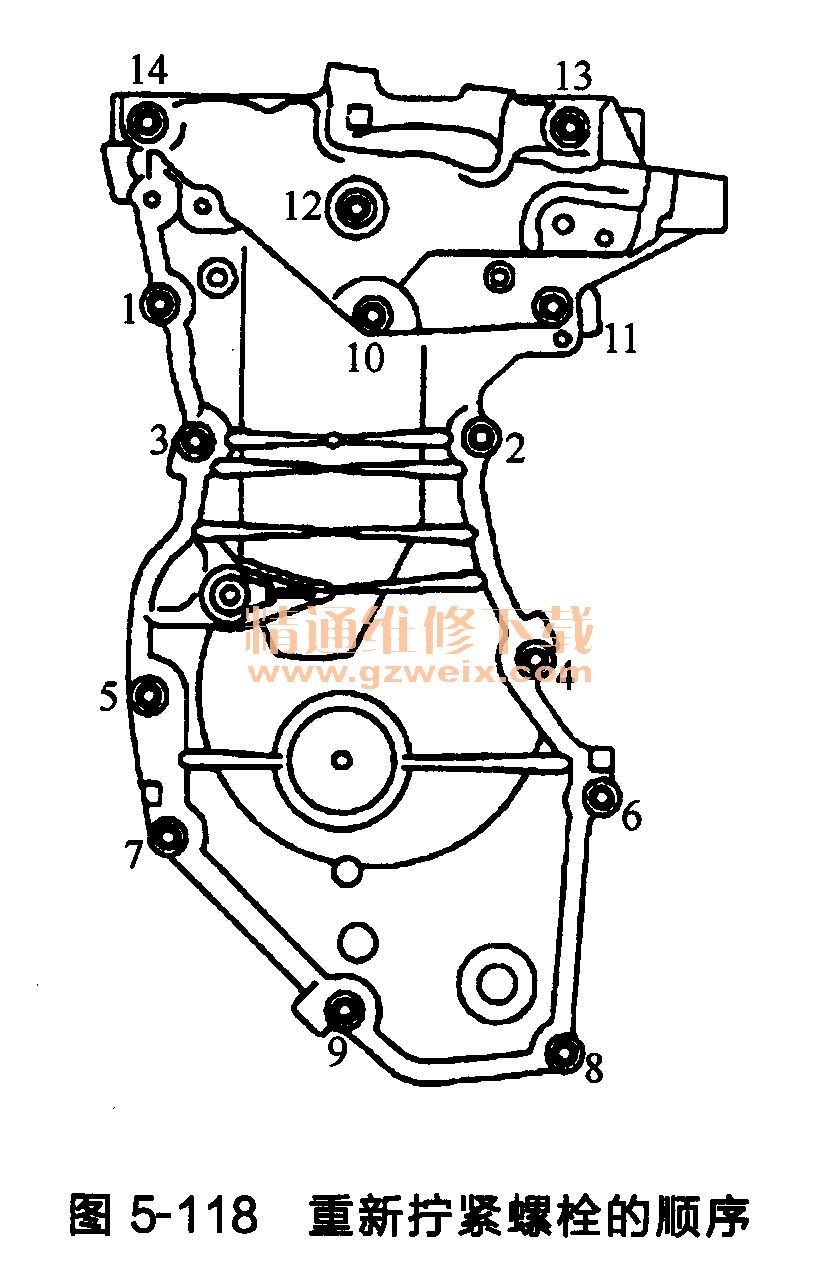

    ③按如图5-118所示的数字顺序拧紧螺栓。
④紧所有螺栓后，再按如图5-118所示的数字顺序重新拧紧它们至规定力矩。

    注意：务必擦干净溢出到表面的密封胶。
(8)通过对齐曲轴键来插入曲轴传动带轮。
插入曲轴传动带轮时，敲击其中央位置（非四周位置）。
注意：安装时对前油封件缘部分进行保护以防损坏。
(9)拆卸曲轴传动带轮。
用滑轮托（通用维修工具）固定曲轴传动带轮，并拧紧曲轴传动带轮螺栓。
①用新发动机机油涂抹曲轴传动带轮螺栓的螺纹和固定面。
②拧紧曲轴传动带轮螺栓。扭矩为35.0N·m
③在曲轴传动带轮上做一个油漆标记B，使其与曲轴螺栓法兰上6个容易识别的角度标记A都匹配。
① 顺时针旋转60°（角度拧紧）。
在移动一个角度标记的情况下检查拧紧角。
(10)用手顺时针旋转，确认曲轴转动灵活
(11)按照与拆卸相反的顺序安装其他零、部件。
