发动机正时链条部件如图5-119所示。

    (1)取下右前侧的轮子。
    (2)拆下前翼子板内衬板（右）。
    (3)放净发动机油。
    注意：在发动机冷却后进行此操作。
    (4)依次拆卸摇摆盖、驱动带、水泵传动带轮、搭铁电缆（在发动机固定支架RH和散热器芯支架之间）等部件。
    (5)使用专用千斤顶支撑发动机底部端面，然后拆卸发动机固定支架和绝热材料(RH)。
    (6)将1缸置于压缩行程上止点位置。
    ①顺时针转动曲轴传动带轮，使上止点标记A（没有油漆标记）对准前端盖的正时标记，如图5-120所示。

②确认凸轮轴链条轮上的匹配标记对正，如图5-121所示。

    若不符合要求，则转动曲轴传动带轮一圈，对齐匹配标记。
    (7)取下曲轴传动带轮。

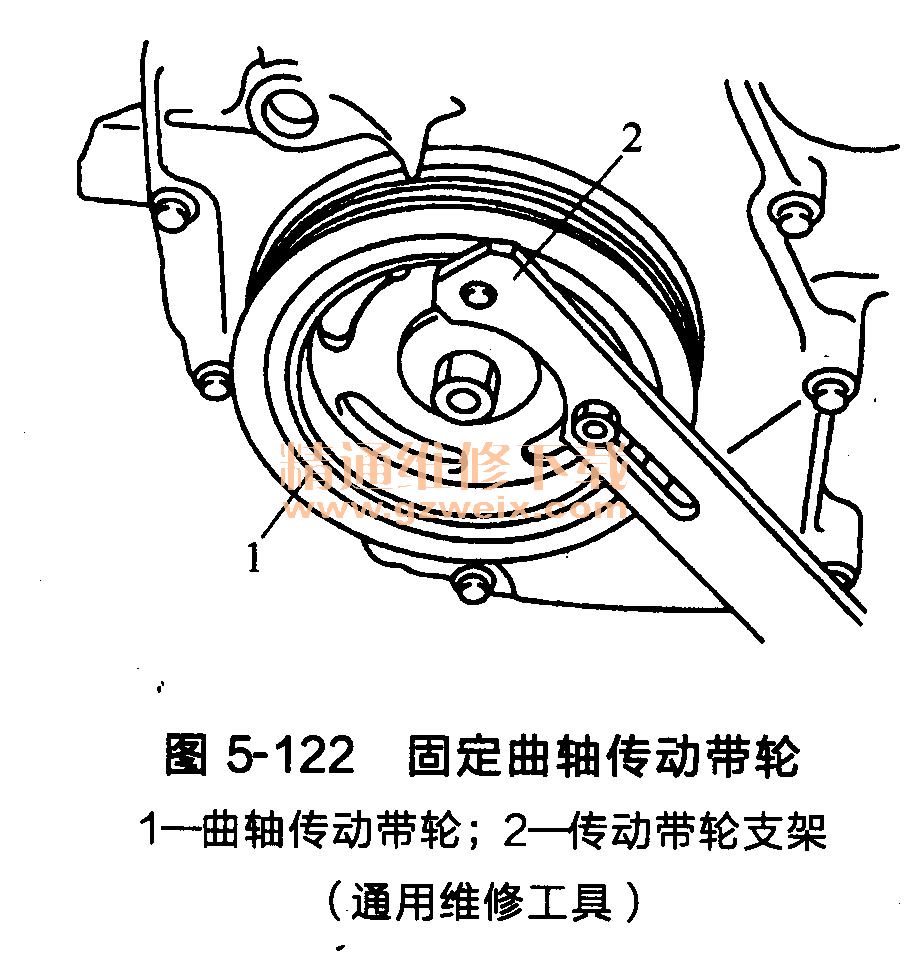

    ①用传动带轮支架（通用维修工具）固定曲轴传动带轮，如图5-122所示。

    ②松开并取出曲轴传动带轮螺栓。
    注意：请勿拆卸固定螺栓，因为它还将用于支撑拔具（SST: KV11103000）。

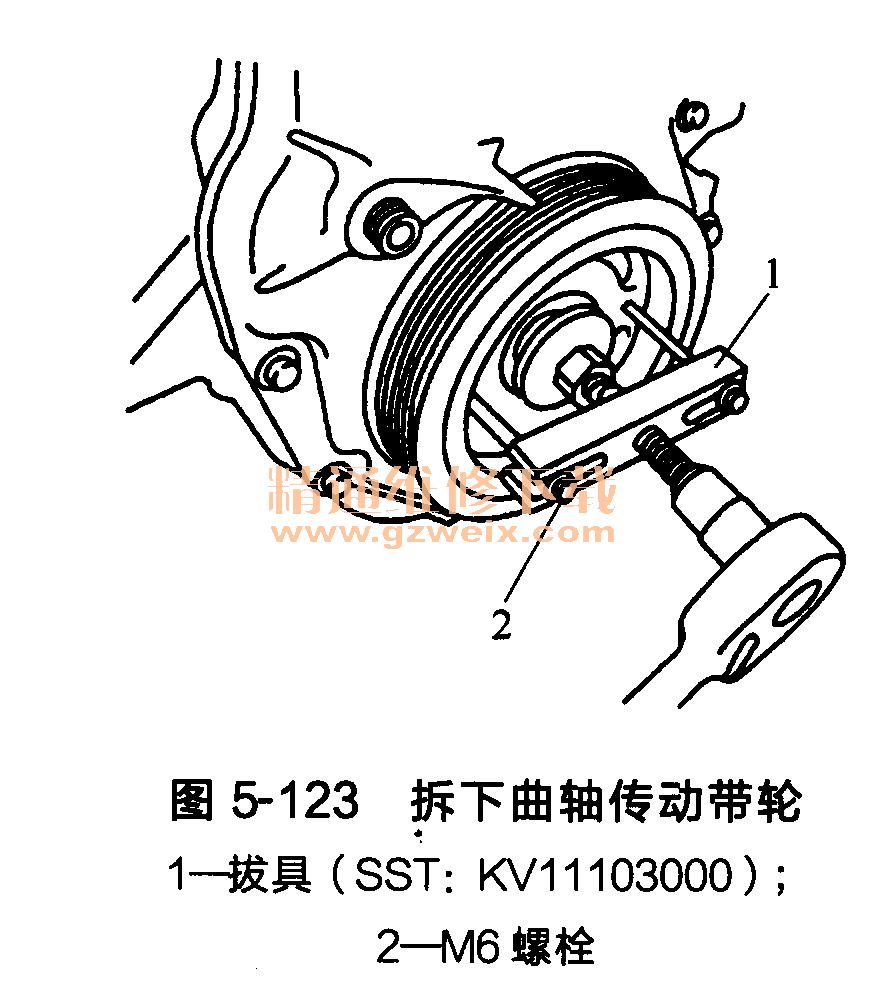

    ③在曲轴传动带轮M6螺纹孔内安装拔具(SST: KV11103000)，然后取下曲轴传动带轮，如图5-123所示。

 (8)拆卸前端盖。
①按如图5-124所示数字的相反顺序松开螺栓。
